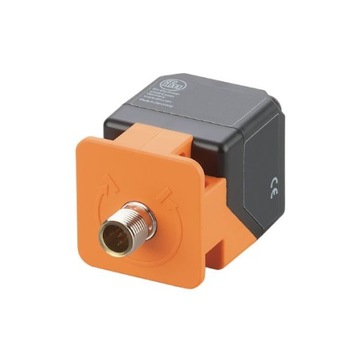

Индуктивный датчик IM5117 IMC3040-BPKG/US-100-DPS IFM

Czujnik indukcyjny IM5117  IMC3040-BPKG/US-100-DPS IFM

Dane techniczne:

Najważniejsze parametry tego czujniki indukcyjnego:

• Długi zasięg wykrywania do zastosowań w przenośnikach
• Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
• Do wyboru pięć położeń powierzchni aktywnej
• Wyświetlacz LED do kontroli stanu przełączenia i pracy
• Narożne diody LED wyraźnie widoczne w każdej pozycji montażowej

Cechy produktu

• Wykonanie elektryczne: PNP
• Funkcja wyjścia: normalnie otwarte
• Strefa działania [mm]: 40
• Obudowa: prostopadłościan
• Wymiary [mm]: 40 x 40 x 54

Dane elektryczne

• Napięcie zasilania [V]: 10...36 DC
• Pobór prądu [mA]: < 20
• Klasa ochrony: II
• Zabezpieczenie przed odwrotną polaryzacją: tak

Wyjścia

• Wykonanie elektryczne: PNP
• Funkcja wyjścia: normalnie otwarte
• Maks. spadek napięcia wyjścia przełączającego DC [V]: 2,5
• Prąd obciążenia wyjścia przełączającego DC [mA]: 200
• Częstotliwość przełączania DC [Hz]: 60
• Zabezpieczenie przed zwarciem: tak
• Typ zabezpieczenia przed zwarciem: impulsowe
• Zabezpieczenie przed przeciążeniem: tak

Strefa działania

• Strefa działania [mm]: 40
• Gwarantowany zasięg działania [mm]: 0...32,4

Dokładność / odchylenie

• Współczynnik korekcji: stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3:
• Histereza [% z Sr]: 1...20

Warunki pracy

• Temperatura otoczenia [°C]: -25...70
• Ochrona: IP 67

Dane mechaniczne

• Waga [g]: 151,5
• Obudowa: prostopadłościan
• Powierzchnia aktywna: 5 pozycji do wyboru
• Montaż: montaż niezabudowany
• Wymiary [mm]: 40 x 40 x 54
• Materiał: PA

Wyświetlacze / elementy robocze

Wyświetlacz

• Stan wyjścia: 1 x LED, kolor żółty
• działanie: 1 x LED, kolor zielony

Połączenie elektryczne - wtyk

• Podłączenie: Konektor: 1 x M12; kodowanie: A; Nakrętka: podtrzymanie, obrotowe
