Устройство Hofmann для быстрой калибровки систем ADAS - TRU-Point

Urządzenie do kalibracji systemów ADAS z możliwością kontroli geometrii zawieszenia pojazdu

oraz kompensacji stanowiska do kalibracji

Hofmann (Snap-on) TRU-Point

OPIS:

Tru-Point to jedno urządzenie, za pomocą którego serwis będzie mógł szybko zweryfikować geometrię pojazdu, wykonać kompensację podłoża i wykonać pozycjonowanie targetów ADAS na właściwym miejscu do wykonania kalibracji. Prawidłowa geometria pojazdu jest konieczna, aby zapewnić prawidłowe wykonanie kalibracji ADAS. Najnowocześniejsze oprogramowanie, zaawansowana technologia kamer i tarcze XD są znane użytkownikom z urządzeń do geometrii. Tru-Point prowadzi użytkownika przez proces pozycjonowania targetów tak, aby wyeliminować błędy i pomyłki. Pozycjonowanie OEM jest osiągane za każdym razem – oś symetrii, oś kierunku jazdy lub w inny sposób – bez zmiany procesu dla użytkownika.

ZALETY:

• JEDEN SYSTEM, KTÓRY ROBI WSZYSTKO
• Kontrola geometrii zawieszenia

  Pozwala na weryfikację stanu pojazdu przed rozpoczęciem kalibracji systemów ADAS

• Najłatwiejszy i najszybszy system na rynku

  Kamery zastępują laser, dzięki czemu redukcja czasu wynosi 80%

  Średni czas na konfiguracje ADAS w konkurencyjnych urządzeniach bez sprawdzania geometrii pojazdu – 15 minut

  Średni czas konfiguracji EZ-ADAS bez sprawdzania geometrii pojazdu – 10 minut

  Sprawdzenie geometrii i pozycjonowanie targetów w mniej niż 4 minuty

• Kompensacja podłoża

  Oprogramowanie kompensuje nierówności podłoża, dzięki czemu procedura jest wykonywana z najwyższą precyzją na dowolnym stanowisku

• Automatyczne wprowadzanie danych (brak ręcznych pomiarów)

  Wysokość od podłoża, odległość od pojazdu, wysokość zawieszenia i inne informacje są mierzone automatycznie przez kamery w trakcie procesu

• Dokładne pozycjonowanie

  System ma dokładność milimetra w [pozycjonowaniu tablic, zapewniając najlepsze właściwe położenie

• Zgodność z procedurami OEM

  Pozycjonowanie jest przeprowadzane automatycznie wg osi pojazdu lub osi jazdy zgodnie z procedurą OEM danego pojazdu

• 100% Poprawność procesu

  Procedura, wymiary tablic, odległości i gotowość pojazdu są sprawdzane w sposób automatyczny

• Standard dokładności

  Drukowane raporty potwierdzają wykonania kalibracji zgodnie ze standardami. Mogą być przedstawiane użytkownikom pojazdu i firmom ubezpieczeniowym

• Dane i procedury

  Wszystkie dane i procedury ADAS są podawane przez system, to pozwala na oszczędność czasu eliminując konieczność szukania odpowiednich danych i procedur do kalibracji

• Brak konieczności wykonywania okresowej kalibracji.

  Praca w chmurze.

KOMPLETACJA:

• Zaciski AC400
• Przyrząd TIP do pomiaru wysokości zawieszenia do:

  Weryfikacja poziomu podłoża

  Lokalizacja i pomiar położenia systemów radarowych różnych producentów

• 2 x klin blokujący koła
• 12 miesięcy bezpłatnej subskrypcji Premium ADAS
• Zestaw tablic:

  EAK0362L18A    FIA-FC-01    Alfa Romeo

  Front Camera Target

  EAK0362L29A    HYU-FC-01    Fiat, Hyundai, Kia, Genesis, Opel, Vauxhall

  Front Camera Target

  EAK0362L31A    VAG-FC-01    MAN, Seat, Skoda, Audi, Bentley, Lamborghini, Porsche, Volkswagen

  Front Camera Target

  EAK0362L25A    MB-FC-01    Mercedes-Benz, Volkswagen

  Front Camera Target

  Requires NV-02 (EAK0362L47A) for Night

  Vision Short Range Calibration

  EAK0362L19A    REN-FC-01    Renault, Opel, Vauxhall, Smart

  Front Camera Target

  EAK0362L45A    RAD-04    Alfa Romeo, Fiat, Jeep, Seat, Skoda, Nissan, Infiniti, Renault, Audi, Bentley, Porsche, Volkswagen

  Front Radar Target

  Requires BKT-13 for Tru-Point (EAK0370J34A)

  Requires SM01 for EZ-ADAS (EAK0362L46A)

  EAK0370J30A    RAD-11 Kit    Includes:

  - Post

  - Cones:

  RAD01 (EAA0531J08A)

  RAD02 (EAA0531J09A)

  RAD03 (EAA0531J10A)

  RAD07 (EAA0531J11A)

OPCJONALNE WYPOSAŻENIE:

• Targety na błotniki do pomiary wysokości zawieszenia Ride Height (opcja)

DANE TECHNICZNE:

• Monitor                                                           60cm | 24” monitor dotykowy
• Wymiary po złożeniu                                    76,2 x 134,62 x 208,28 cm
• Wymiary po rozłożeniu                                76,2 x 287,02 x 208,28 cm
• Kamery                                                           2 kamery, rozdzielczość Interpol. 20Mpix
• System                                                           Custom UI and OS
• Rozstaw kół                                                   121,9 cm – 243,8 cm
• Rozstaw osi                                                   200,7 cm – 457,2 cm
• Waga wysyłkowa                                          232,2 kg
• Waga własna                                                170,5 kg
• Zasilanie                                                        100-230 V~, 50Hz, 15A (wymagane uziem.)
• Aprobaty                                                       CE
• Średnica kół dla zacisków AC400               48,3 cm – 99,1 cm
• Waga zacisku                                                 3,2 kg
• Siła zaciskania                                                64,6 N
• Konstrukcja                                                    stop magnezu

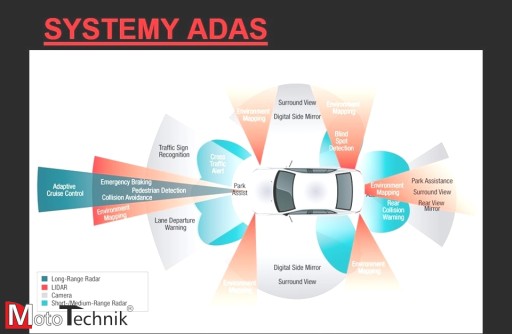

Advanced driver-assistance systems (ADAS), Są to systemy elektroniczne, które wspierają kierowanie pojazdem.

• KAMERA:

  Używana do:

  Obrazowanie dalekiego i krótkiego zasięgu

  Wykrywanie przeszkód

  Asystent utrzymania pasa ruchu

  Rozpoznawanie znaków drogowych

  Automatyczne hamowanie

• RADAR (zasięg 0,36-160 m):

  Używany do:

  Obrazowanie średniego i dalekiego zasięgu

  Automatyczny tempomat

  Automatyczne hamowanie

  Asystent zmiany pasa

• LIDAR (zasięg 1-200 m):

  Używany do

  Obrazowanie z bliskiej odległości

  Wykrywanie pieszych /rowerzystów

  Bezpieczeństwo w mieście

W jakich sytuacjach należy wykonać kalibrację systemów ADAS?

• Wymianę szyby przedniej
• Naprawy karoserii
• Regulacja geometrii zawieszenia
• Wymianę elementów zawieszenia
• Praca mechaniczna polegająca na przesunięciu przedniego panelu / zderzaka / mocowania radaru
