ПАЯЛЬНАЯ СТАНЦИЯ BGA SMD ДЛЯ РЕМОНТА REBALL IR8500 2500W 2x IR RS232 USB

SLU0000842

STACJA LUTOWNICZA BGA SMD REBALL TECHNOLOGY IR8500 2500W

Stacja lutownicza  REBALL TECHNOLOGY IR8500 o mocy całkowitej 2500W to profesjonalna stacja do demontażu i montażu układów BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA zamontowanych z użyciem technologii ołowiowej i bezołowiowej.

Stacja przeznaczona jest do serwisowania:

• płyt głównych komputerów, notebooków,
• płyt konsolowych,
• telefonów komórkowych,
• nawigacji,
• modułów i sterowników samochodowych
• oraz wielu innych urządzeniach dzięki czemu ma ona ugruntowaną pozycję we wszelkich serwisach elektronicznych lub GSM.

Nie rzadko pracuje w serwisach również w duecie z innymi stacjami lutowniczymi zapewniając ciągłość prac i pokrywając funkcjonalnością szerokie spektrum urządzeń trafiających do naprawy.

Model IR8500 wyróżnia się następującymi cechami:

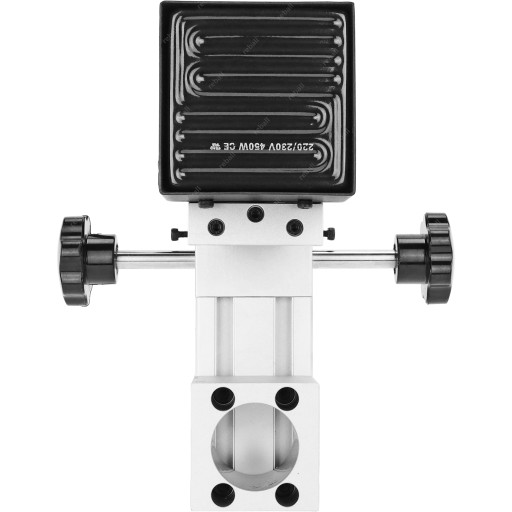

1. Górna grzałka IR 8x8cm o mocy 450W.
2. Duży, mocny dolny podgrzewacz IR o mocy 2000W i wymiarach aż 390x210mm !!!
3. Zmodyfikowane dolne pole grzewcze pozwalające osiągnąć temperaturę 160C pod PCB przy ustawionych 200C - skuteczne grzanie dołem ważne w przypadku np. konsol czy grubych wielowarstwowych laminatów.
4. Duży stabilny uchwyt do PCB/PBA - max. 400x290mm !!!
5. W standardzie 4 uchwyty do niestandardowych laminatów oraz poprzeczna środkowa podpórka laminatu z imbusami.
6. Poprzeczne chłodzenie PCB/PBA oraz górnej grzałki - sterowalne.
7. Wbudowany port RS232 z adapterem USB do komunikacji z PC.
8. Szklana osłona dolnego podgrzewacza IR.
9. Niezawodna i sprawdzona przez wiele serwisów konstrukcja.

Dodatkowo ten model stacji posiada złącze RS232 oraz adapter USB do komunikacji z komputerem. Obsługa z poziomu PC umożliwia precyzyjną kontrolę profili grzania za pomocą wizualizacji graficznej na wykresie temperatury zadanej i osiągniętej dla górnej grzałki IR. Z poziomu oprogramowania można również włączyć i wyłączyć stację jak i załadować lub odczytać z pamięci programatora dany przetestowany profil.

Odpowiednie oprogramowanie REBALL TECHNOLOGY IR-SYSTEM zostanie udostępnione po zakupie. Z poziomu programowania można zapisać więcej niż 10 profili grzewczych.

Profile grzewcze wstępnie zaprogramowane w oprogramowaniu:

• profile bezołowiowy,
• profile ołowiowy,

Programowanie profili jest bardzo proste. Jeżeli nasz problemy z przygotowaniem prawidłowego profilu możesz zawsze liczyć na nasze wsparcie po zakupie.

Stacja REBALL TECHNOLOGY IR8500 umożliwia niezależne podgrzewanie lutowanego elementu z góry oraz z dołu (ciemna podczerwień) z możliwością wcześniejszego zaprogramowania temperatur. Możemy np. "stawiać" kulki BGA na układzie przy włączonej tylko górnej grzałce.

Temperatury dolnej i górnej grzałki są podawane na wyświetlaczach w czasie rzeczywistym.

Górny element grzejny może mieć zaprogramowanych do 10 profili po 8 kroków na każdy z nich.

Każdy z kroków (bloków ustawień) składa się z następujących parametrów:

• r - szybkość przyrostu temperatury w czasie,
• L - zadanej temperatury,
• d - czasu utrzymania temperatury w danym kroku.

Dolny podgrzewacz może mieć zaprogramowaną wcześniej temperaturę którą utrzymuje automatycznie po jej osiągnięciu.

Realnie osiągnięte temperatury odczytywane są dzięki czujnikom

• na podgrzewaczu (dół) pod szybą ochronną
• dodatkowej dokładnej i szybkiej termoparze (góra) podłączanej do złącza na przednim panelu stacji.

Podsumowując grzałki dolna i górna sterowane są niezależnie a koniec procesu lutowania/rozlutowania sygnalizowane jest odpowiednim sygnałem dźwiękowym.

Górna grzałka IR posiada możliwość regulacji w pionie i poziomie.

Montaż płyt PCB odbywa się za pomocą szyn montażowych które są w zestawie.

Dodatkowo stacja wyposażona jest w regulowane podświetlenie LED wystarczającej mocy aby doświetlić obszar pracy.

Główny uchwyt płyt PCB wyposażony został w żłobienie typu V  co zapewnia szybki i stabilny montaż płyt oraz duży zakres regulacji.

Ochronę elementów wewnątrz stacji przed ciepłem dolnego podgrzewacza zapewnia gruba blacha grubości 2mm a wentylację całej elektroniki otwory wentylacyjne po obu bokach oraz wydajny wentylator który działa non stop po włączeniu zasilania.

Wsporniki do niestandardowych płyt PCB/PBA znajdują się również w zestawie (4szt).

Możliwość zakupu  dodatkowych wsporników zapewniających większą stabilność PCB/PBA podczas procesów lutowniczych.

Dane techniczne:

• Moc całkowita:  2500W
• Moc całkowita wszystkich elementów grzejnych: 2450W
• Grzałka górna IR: 450W
• Grzałka dolna IR: 2000W (2x1000W)
• Max. wymiar układu: 70x70mm
• Max. wymiar PCB: 400x290mm
• Wymiar promiennika górnego IR: 80x80mm
• Wymiar dolnego podgrzewacza: 390x210mm
• Kontrola górnej grzałki: sterownik PLC, dokładność 0.5% z alarmem (możliwość zaprogramowania 10 profili grzania)
• Kontrola dolnej grzałki: precyzyjny sterownik, dokładność 0,5% bez alarmu
• Wentylowany podgrzewacz górny: włącznik
• Wentylowany podgrzewacz dolny: włączony na stałe po uruchomieniu urządzenia
• Wymiary urządzenia (szer/głęb): 510x380mm
• Wysokość: 410mm
• Zasilanie: 220V/230V 50Hz
• Waga netto: 14,1kg

W skład zestawu wchodzą:

• stacja lutownicza REBALL TECHNOLOGY IR8500 2500W
• statyw do trzymania płyt PCB + 4 uchwyty do niestandardowych płyt PCB
• górna grzałka IR 450W
• termopara K
• instrukcja polska w tym szczegółowa instrukcja do programatora ALTEC PC410 RS232,
• adapter kabel RS232/USB,
• polska instrukcja do programatora ALTEC PC410 RS232,
• polska instrukcja do stacji IR8500 w tym instrukcja programowania 12 profili (proces ołowiowy, bezołowiowy, XBOX, PS3, reflow, "stawianie" nowych kulek BGA).

Poniżej przykładowy profil grzewczy. Możemy przygotować dla ciebie indywidualny profil zgodnie z normami IPC.
