БЕСПРОВОДНОЙ ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ СВЕТА, радиус действия 150 м, антенна, 2 приемника

BEZPRZEWODOWY BEZBATERYJNY PODWÓJNY WŁĄCZNIK ŚWIATŁA

• komunikacja radiowa na częstotliwości 433,92 MHz,
• zasięg do 150m w (otwartym terenie),
• antena zewnętrzna w odbiorniku,
• kinetyczne przyciski (żywotność 100 tys. naciśnięć)
• przekaźnik przeznaczony jest do montażu w standardowych puszkach podtynkowych Ø60 mm i podłączany jest do urządzenia, które ma być sterowane włącznikiem.

ZASTOSOWANIE

Zestaw idealnie nadaje się do sterowania wszystkimi urządzeniami elektrycznymi, a w szczególności oświetleniem w miejscach, w których jest problem z poprowadzeniem przewodów łączonych poszczególne elementy systemu.

Każdy przycisk nadajnik można sparować z 10 odbiornikami, dzięki czemu urządzenie idealnie nadaje się do:

• oświetlenia w zabudowach kuchennych,
• oświetlenia i wiatraka w łazienkach,
• tworzenia systemów oświetlenia schodowego i krzyżowego.

INSTRUKCJA KODOWANIA ZAESTAWU

Sprawdź: https://www.youtube.com/watch?v=fZj8CK9WdwM

SPECYFIKACJA TECHNICZNA

• Rodzaj transmisji: bezprzewodowa
• Zasilanie: kinetyczne
• Częstotliwość: 433,92 MHz
• Maks. moc nadajnika: < 10mW
• Możliwość rozbudowy: Tak
• Zasięg w terenie otwartym: 150 m
• Stopień ochrony IP: IP67
• Temperaturowy zakres pracy: -20°C ~ +55°C
• Montaż: natynkowy
• Wymiary (W x Sz x G): 86 x 86 x 14,5 mm

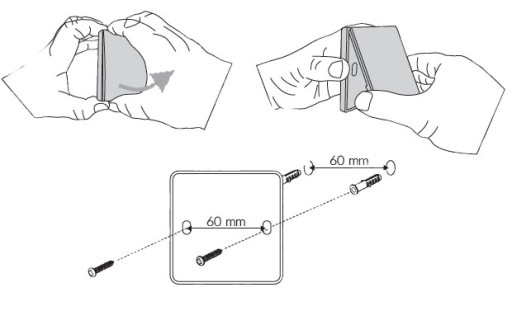

DWIE MOŻLIWOŚCI MONTAŻU PRZYCISKU - PRZYKLEJ LUB PRZYKRĘĆ

MODUŁ DOPUSZKOWY Z PRZEKAŹNIKIEM "EL HOME" WSR-10H2 - ODBIORNIK

Przekaźnik przeznaczony jest do montażu w standardowych puszkach podtynkowych Ø60 mm i podłączany jest do urządzenia, które ma być sterowane włącznikiem.

SCHEMAT PODŁĄCZENIOWY

1. Zasilanie AC 230V
2. Otwór montażowy
3. Przycisk funkcyjny (kodowanie/ rozkodowywanie zestawów)
4. Antena zewnętrzna
5. Dioda sygnalizacyjna

SPECYFIKACJA TECHNICZNA

• Rodzaj transmisji: bezprzewodowa
• Częstotliwość: 433,92 MHz
• Moc max. nadajnika: < 10mW
• Możliwość rozbudowy: Tak
• Zasięg w terenie otwartym: 150 m
• Napięcie zasilania odbiornika: AC 230V
• Stopień ochrony IP: IP20
• Temperaturowy zakres pracy: -20°C ~ +55°C
• Max. obciążenie: 300W
• Montaż: podtynkowy
• Wymiary (W x SZ x G): 45 x 38 x 18,5 mm
• Wymiary otworu montażowego: Ø60 mm
• Długość przewodów podłączeniowych: 95 mm
• Długość anteny: 168 mm

NAJCZĘŚCIEJ ZADAWANE PYTANIA:

1. Ile lamp można podłączyć do jednego odbiornika?

✔️do jednego odbiornika można podłączyć dowolna ilość lamp, mając na uwadze, aby ich moc sumaryczna nie przekroczyła 300W.

2. Ile nadajników (przycisków), możemy podłączyć do jednego odbiornika ?

✔️Maksymalnie 10 sztuk.

3. Ile należy zastosować odbiorników do nadajnika 2 przyciskowego (2 kanałowego)?

✔️Jeden odbiornik obsługuje, jeden kanał. Czyli do nadajnika 2 przyciskowego należy użyć co najmniej 2 odbiorniki.

4. Gdzie należy zainstalować odbiornik?

✔️Odbiornik możemy zainstalować w puszce elektrycznej lub w oprawie oświetleniowej. Nie wyklucza się, innych miejsc montażu do każdej instalacji trzeba podejść indywidualnie.

5. Zasilanie modułów radiowych (nadajnik + odbiornik)?

✔️Nadajnik jest urządzenie kinetycznym, wiec nie potrzebuje odrębnego zasilania, natomiast moduł odbiornika zasilamy 230V AC

6. Jak podłączamy odbiornik do sieci 230V oraz później do naszego oświetlenia?

✔️Brązowy przewód jest przewodem fazowym natomiast, przewody niebieskie są przewodami neutralnymi. Przewód czerwony jest przewodem fazowym, sterowanym przez naciśniecie przycisku (nadajnika).

7. Czy przycisk (nadajnik) można stosować na zewnątrz?

✔️Tak, przycisk można stosować na zewnątrz. Jest przystosowany do pracy w deszczu, jak i na mrozie.
