КОМПЛЕКТНЫЙ ФИТИНГ M22X1,5 FI 15 ГИДРОЛИДЕРНАЯ ТРУБКА

KOMPLETNE ZAKUCIE TEKALANOWE

NAKRĘTKA 22x1.5 + PIERŚCIEŃ NA RURKĘ 15mm

Produkcja:

Hydrolider, symbol: 1.60.62.012

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Kompletny zestaw zaciskowy typu TEKALAN montowany na rurkę hydrauliczną. Rurki metalowe są solidnym nośnikiem strumienia oleju w układzie hydraulicznym. Rurki w porównaniu do przewodów hydraulicznych cechuje dłuższa żywotność, odporność na warunki atmosferyczne i wytrzymałość na bardzo wysokie ciśnienia.

Pomocne dane:

Średnica gwintu M22x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 21,6 - 21,9

Średnica wewnętrzna [mm]: 20,2 - 20,6

Dane techniczne:

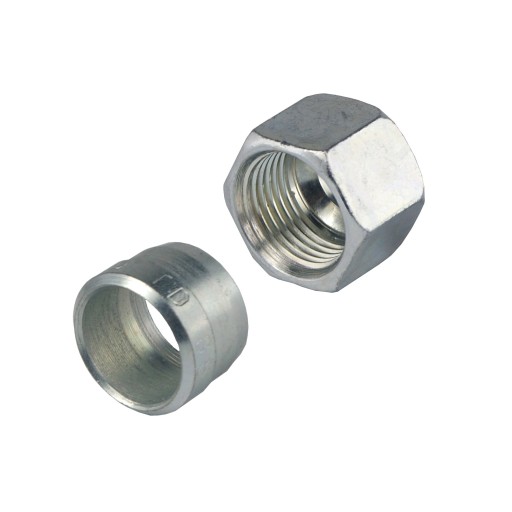

1 sztuka równa się 1 zestaw nakrętka + pierścień

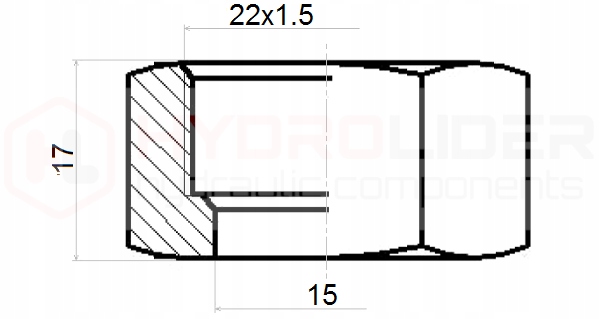

Nakrętka gwint metryczny 22x1.5

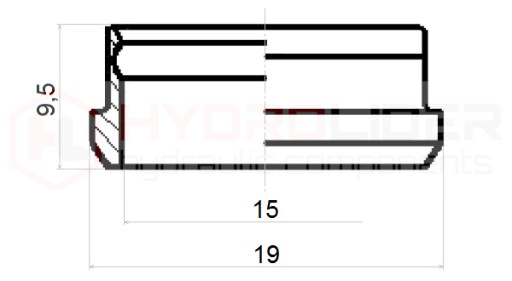

Pierścień przeznaczony na rurkę fi 15mm

Maksymalne ciśnienie: 240 bar

Materiał:

stal

Pierścienie i nakrętki TEKALAN są niezbędne  do zamontowania metalowych rurek w układzie hydraulicznym.

System TEKALAN nie wymaga przy montażu dodatkowych prac związanych z uszczelnieniem, np. zgrzewania czy spawania. Uszczelnienie następuje automatycznie, pierścień uszczelnia połączenie przy dokręcaniu nakrętki.

 Przykładowe zastosowanie:

montaż zaworu VBPDE tzw. ZAMKA na siłowniku hydraulicznym za pomocą rurek i złączy TEKALAN:
