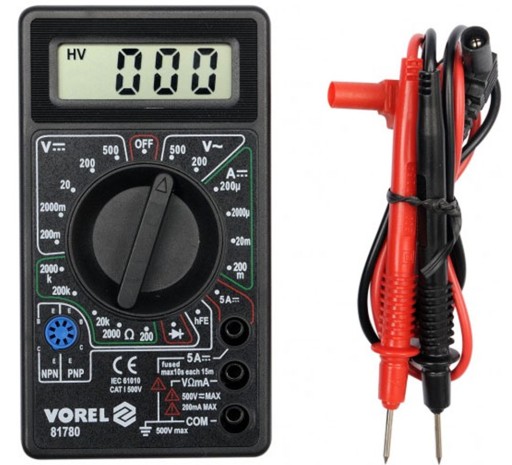

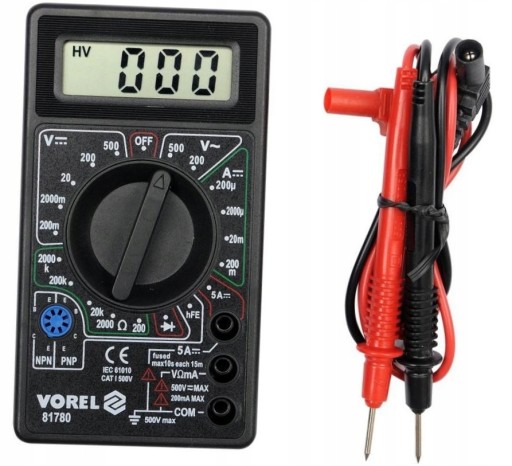

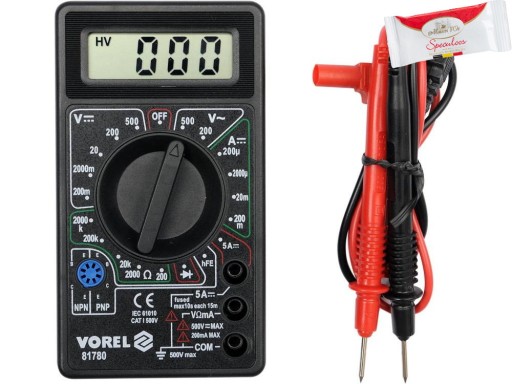

VOREL CYFROWY MIERNIK UNIWERSALNY 81780

VOREL CYFROWY MIERNIK UNIWERSALNY 81780

Cyfrowy miernik uniwersalny

Miernik uniwersalny 81780 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych pomiarów elektrycznych.

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-500V
• pomiar napięcia stałego: D.C. 0-500V
• pomiar natężenia prądu stałego: D.C. 0-5A
• pomiar rezystancji: 0-2MΩ
• test diody: IF 1mA, UR 1,5V

DODATKOWE POMIARY

test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

dokładność pomiaru miernika 81780 dla tego zakresu to: ±(1,2% + 10), rozdzielczość 1V

obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość

obliczenia: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 12,82V*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,08V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81780 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa sztucznego
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)

Materiał: ABS

Zastosowanie: elektryczne

Pomiar napięcia przemiennego: 0-500 V a.c.

Pomiar napięcia stałego: 0-500 V d.c.

Prąd stały: 0-5 A

Pomiar rezystancji: 0-2 MΩ

Pomiar hFe tranzystora: PNP, NPN

Test diody: TAK

Sygnał dźwiękowy: nie

81780
