ПЛАТА КОНТРОЛЛЕРА SALUS CB500 + МОДУЛЬ НАСОСА КОТЛА — НОВАЯ ВЕРСИЯ KL06 KL08NSB

CB500 PRZEWODOWA LISTWA Z MODUŁEM STERUJĄCYM POMPĄ I KOTŁEM

.

5 STREF

Jeśli liczba stref nie jest wystarczająca, użytkownik może użyć dodatkowego rozszerzenia 5-strefowego - listwy CB500X.

.

Listwa CB500 posiada beznapięciowe wyjścia przeznaczone do sterowania kotłem grzewczym, pompą ciepła lub agregatem wody lodowej.

CB500

Przewodowa listwa CB500 to główny element systemu sterowania ogrzewaniem / chłodzeniem płaszczyznowym. Posiada wbudowany układ sterowania obsługujący źródło ciepła / chłodu. Umożliwia przełączanie pomiędzy trybami grzania i chłodzenia.

Urządzenie pozwala kontrolować 5 różnych stref, z możliwością zwiększenia ich ilości aż do 15!

CB500 posiada beznapięciowe wyjścia przeznaczone do sterowania:

• kotłem grzewczym,
• pompą ciepła,
• agregatem wody lodowej

Wyposażona jest w napięciowe wyjścia 230V dla pompy obiegowej, regulatorów oraz siłowników termoelektrycznych.

Listwa przystosowana jest do pracy z siłownikami typu NC (bezprądowo zamkniętymi).

WBUDOWANY MODUŁ STRERUJĄCY

Wejście na kocioł umożliwia włączenie urządzenia grzewczego, gdy dowolny regulator wyśle sygnał zapotrzebowania na ciepło lub wyłącza kocioł, gdy wszystkie regulatory przestaną zgłaszać takie zapotrzebowanie. Posiada funkcję trzyminutowego opóźnienia włączania kotła, która daje instalacji czas na przygotowanie się do pracy. Można także wybrać czas opóźnienia wyłączenia kotła (od 0 do 15 minut). Jest to przydatne, gdy termostaty nie kończą grzania w tym samym momencie.

Przekaźnik do kotła ma styki beznapięciowe. Dodatkowe sterowanie pompą ciepła lub urządzeniem chłodzącym również następuje przez przekaźnik beznapięciowy.

Zmiana trybu grzanie/chłodzenie odbywa się z poziomu listwy oraz na każdym regulatorze. Listwa posiada wejście na podłączenie czujnika punktu rosy.

Wyjście sterujące pompą jest napięciowe (230V), co ułatwia instalację. Pompę można podłączyć bezpośrednio do listwy sterującej, bez dodatkowych mostków. Pompa włącza się i wyłącza z trzyminutowym opóźnieniem, aby dać instalacji czas na przygotowanie się do pracy.

5 NIEZALEŻNYCH STREF GRZEWCZYCH

Listwa CB500 steruje 5 niezależnymi strefami grzewczymi (do jednej listwy można podłączyć 5 regulatorów). Jest to standardowa liczba na jeden rozdzielacz. Listwy mogą być łączone do 15 stref (współpraca CB500 z CB500X - 1x CB500 + 2x CB500X).

UWAGA! Jeżeli listwa CB500X zostanie podłączona do CB500 za pomocą złącza EXTENSION, do CB500X nie będzie można podać żadnego dodatkowego napięcia 230V. Takie działanie może skutkować uszkodzeniem listew.

.

20 WYJŚĆ DO PODŁĄCZENIA AŻ 30 SIŁOWNIKÓW!!!

Zastosowany został inny niż w poprzednikach podział sterowania siłownikami. We wcześniejszych modelach jeden termostat sterował 4 siłownikami. W CB500 podział jest bardziej dostosowany do potrzeb budynku. Obciążenie prądowe każdej strefy przystosowane jest do obsługi max 6 siłowników termoelektrycznych o mocy 2W.

ŁATWY MONTAŻ

Listwa CB500 została zaprojektowana tak, aby maksymalnie ułatwić instalatorom pracę podczas montażu. Jest to urządzenie kompaktowe i smukłe, dzięki czemu można je zamontować praktycznie w każdej szafce rozdzielacza. Łączenie listew można poprowadzić własnym przewodem, co pozwala na dowolność ułożenia.

Zdejmowanie oraz zakładanie pokrywy jest bezproblemowe, dzięki wygodnym zaczepom (nie ma możliwości, aby wypadały i gubiły się drobne śrubki). Instalacja przewodów jest łatwa – nie wymagają wcześniejszego przygotowania, a ich układ w listwie jest dostosowany do grubości. Cieńsze przewody siłowników układa się na górze, a grubsze przewody regulatorów – na dole. Taki rozkład eliminuje plątanie. Nie trzeba demontować żadnej części listwy sterującej, żeby poukładać przewody.

Po zdjęciu pokrywy wszystko jest widoczne, do każdego elementu jest dostęp. Dzięki poręcznym zaciskom łączącym, montaż okablowania nie wymaga specjalnego śrubokrętu. Nowy typ zacisków sprawia, że można to robić dowolnym narzędziem. Przewody termostatów, bez względu na ich grubość, można od razu zabezpieczyć przed wyrwaniem – umieszczając je w specjalnej listewce. Nawet wpinanie jest praktyczne. Instalator może położyć listwę na stole lub podłodze, ułożyć przewody i zamontować urządzenie w szafce (dobry dostęp do otworów montażowych).

Cechy produktu:

• kontrola 5 niezależnych stref (1 strefa może obsłużyć aż 6 siłowników)
• poręczne zaciski łączące (montaż okablowania nie wymaga specjalnego śrubokrętu)
• obsługa pompy ciepła
• zmiana trybu pracy listwy- grzanie lub chłodzenie
• rozbudowany moduł sterowania kotłem, chillerem i pompą
• zabezpieczenie przewodów przed wyrwaniem
• czytelne oznakowanie
• współpraca z listwą CB500X
• montaż natynkowy lub na szynie DIN

A. Moduł sterujący

B. Czytelnie oznakowanie

C. Poręczne zaciski łączne

D. Pasek mocujący

E. Montaż na szynę DIN

F. 5 stref

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Max obciążenie: 7A
• Pompa/Kocioł/HP(Chiller) Max obciążenie przekaźnika: 5A
• Wejścia: zmiana trybów grzanie/chłodzenie, czujnik punktu rosy
• Wyjścia: kocioł (NO/COM), pompa ciepła / chiller (NO/COM), pompa obiegowa (AC 230V), siłowniki termoelektryczne (AC 230V)

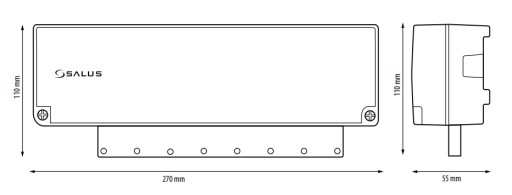

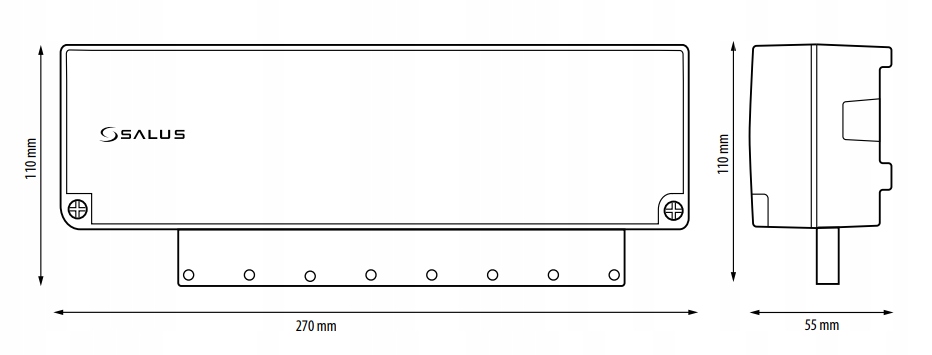

• Wymiary [mm]: 270 x 110 x 55

Opis listwy:

1. Bezpiecznik topikowy rurkowy 5 x 20 mm T10A

2. Zasilanie

3. Funkcja NSB (nocna redukcja temperatury)

4. Zworki ustawień

5. Wyjście sterujące źródłem ciepła (beznapięciowe)

6. Wyjście pompy ciepła / agregatu wody lodowej (beznapięciowe)

7. Wejście zmiany trybu GRZANIE / CHŁODZENIE (beznapięciowe)

8. Wejście czujnika punktu rosy (beznapięciowe)

9. Wyjście pompy obiegowej (AC 230V)

10. Wyjścia podłączenia siłowników (AC 230V)

11. Wyjścia podłączenia regulatorów

12. Wejście EXTENSION (dla listew podrzędnych CB500X)
