Programator USB CH341A Gold - SPI Flash EEPROM TTL

Programator USB CH341A Gold - SPI Flash EEPROM TTL

Programator szeregowych pamięci flash oraz EEPROM + konwerter USB-TTL. 3 praktyczne funkcje znajdujące się w niedrogim i wygodnym w obsłudze urządzeniu.

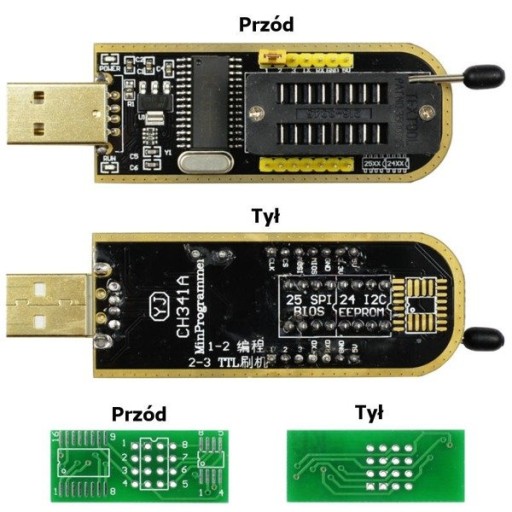

Precyzyjna podstawka typu ZIF posiada wydzielone miejsca na pamięci SPI Flash (25/26xxx) oraz EEPROM I2C (24Cxx).

Urządzenie służy do programowania układu BIOS, FLASH, EEPROM dla płyt głównych, kart graficznych, laptopów, odtwarzaczy multimedialnych, telewizory pamięci, wyświetlacze LCD, drukarki, RTV, AGD, routery, konsole do gier, odbiorniki satelitarne, odbiorniki T2, 24, 25z oraz elektroniki samochodower ECU, EEPROM SPI flash, itp.

Do produktu polecamy także, klipsy i przejściówki dzięki którym będzie można zaprogramować układ bez wylutowywania go:

• Klips pomiarowy do SOP8 DIP8 SO8 - programowanie bez wylutowywania
• Klips Pomiarowy do SOP8 DIP8 SO8 z taśmą i podstawką - programowanie bez wylutowywania

Skrócona instrukcja obsługi programu Programatora USB CH341A:

• Open - otwiera plik *.bin lub *.hex ze wskazanej lokalizacji na dysku twardym
• Save - zapisuje bufor programu we wskazanej lokalizacji na dysku twardym
• Fill - wypełnia bufor zadaną wartością
• Swap - zamiana bitów w buforze
• Auto - wykonuje ciąg poleceń (wcześniej zdefiniowanych)
• Blank - sprawdza czy układ jest skasowany – czy pamięć jest zapisana wartością FF
• Read - odczyt zawartości pamięci do bufora programu
• Program - wgranie zawartości bufora programu do pamięci
• Verify - porównuje zawartość bufora programu z zawartością pamięci
• Erase - kasuje zawartość pamięci
• Exit - wyjście z programu

Cechy produktu i dane techniczne

• Zasilanie: 5V (Port USB)
• Praca sygnalizowana za pomocą diody LED

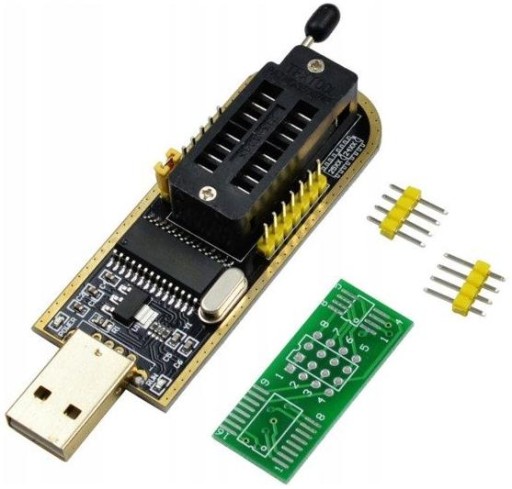

• W zestawie znajduje się adapter do układów
• Wymiary: (wraz ze złączem usb): 65x27x25 mm

Wspierane układy

• AMIC: A25L05P, A25L10P, A25L20P, A25L40P, A25L80P, A25L16P
• ATMEL: AT25DF041A, AT25DF321, AT25F004, AT25F512A, AT25F2048, AT25F4096, AT25F1024A, AT25FS010, AT25FS040, AT26DF081A, AT26DF161A, AT26DF321, AT26F004
• EON: EN25B05, EN25P05, EN25B10, EN25P10, EN25BF20, EN25P20, EN25F20, EN25B40, EN25P40, EN25F40, EN25B80, EN25P80, EN25F80, EN25T80, EN25B16, EN25P16, EN25B32, EN25P32, EN25B64, EN25P64
• Excel Semiconductor Inc.: ES25P10, ES25P20, ES25P40, ES25P80, ES25P16, ES25P32
• ST: M25P05A, M25P10A, M25P20, M25P40, M25P80, M25P16, M25P32, M25P64, M25PE10, M25PE20, M25PE40, M25PE80, M25PE16, M25PE32, M45PE10, M45PE20, M45PE40, M45PE80, M45PE16, M45PE32
• MXIC: MX25L512, MX25L1005, MX25L2005, MX25V4005, MX25L4005A, MX25V8005, MX25L8005, MX25L12805D, MX25L1605, MX25L3205, MX25L6405, MX25L6445, MX25L6405 (SOP16)
• NexFlash: NX25P10, NX25P20, NX25P40, NX25P80, NX25P16, NX25P32
• Chingis Technology Corporation: Pm25LV512, Pm25LV010, Pm25LV020, Pm25LV040, Pm25LV080, Pm25LV016, Pm25LV032, Pm25LV064
• Saifun Semiconductors: SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320
• WINBOND: W25P10, W25X10, W25Q10, W25P20, W25X20, W25Q20, W25P40, W25X40, W25Q40, W25P80, W25X80, W25Q80, W25P16, W25X16, W25Q16, W25P32, W25X32, W25Q32, W25P64, W25X64, W25Q64
• I inne...
