Adapter kompletny pamięci 29F400/800/160 DIP40/42 Std. dla TL866x

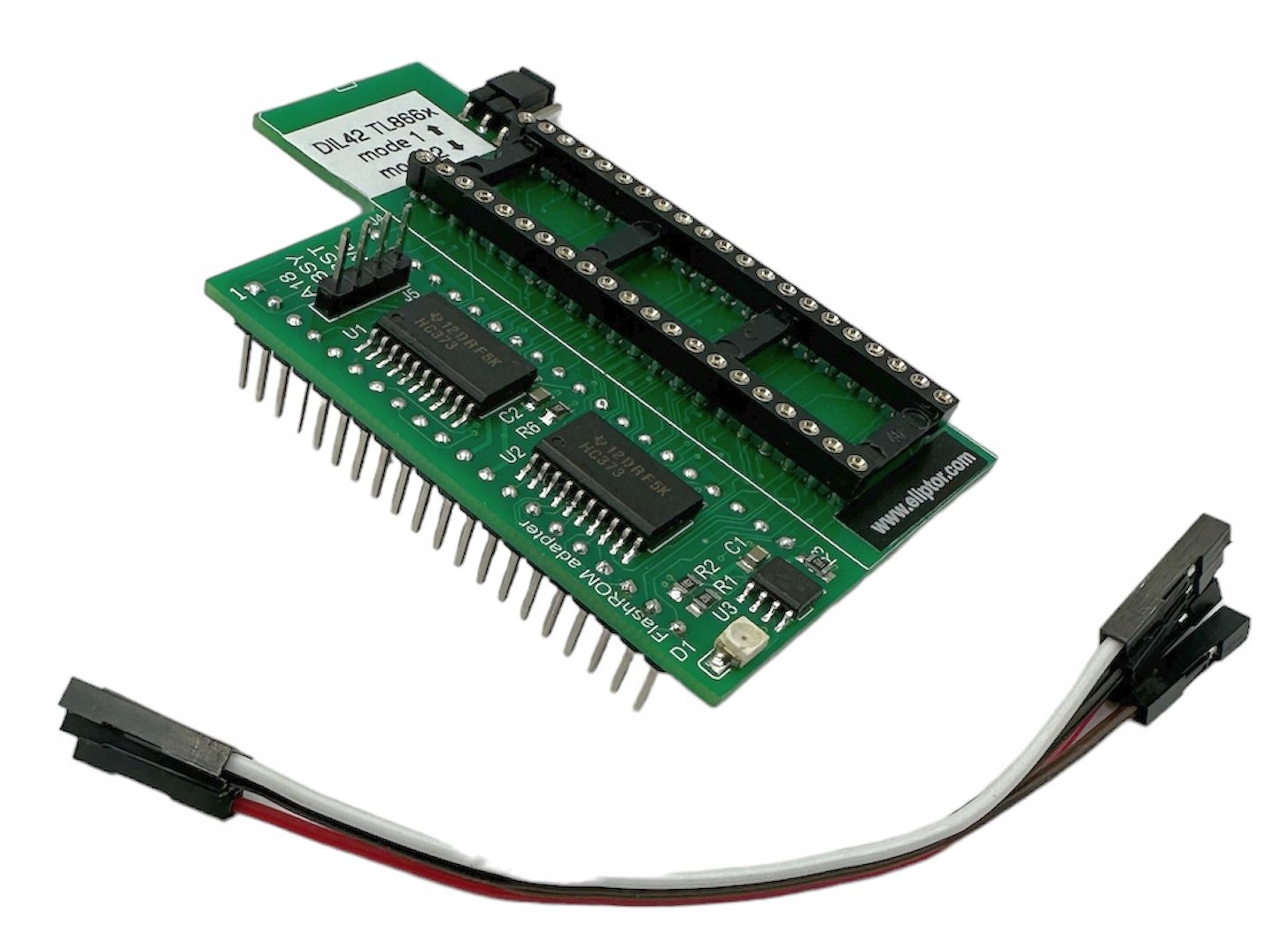

Adapter kompletny  DIP40/42-TL866 -  adapter przeznaczony do programowania układów typu NOR Flash 29F400/800/160 z adapterami DIP40 lub DIP42 stosowanych jako zamienniki pamięci EPROM 27C400/800/160 (np. Amiga Kickstart) programatorami rodziny MiniPRO (TL866CS/TL866A)  lub XGecu TL866II Plus.

Jest tańszą alternatywą stanowiącą połączenie adaptera pośredniego SN001-1 oraz nakładki (AddOn) 29F400/800/160 DIL40 i nakładki (AddOn) 29F400/800 DIL42

Zalecamy jego zakup wówczas gdy potrzebujemy adaptera do programowania pamięci 29Fx00 na adapterze DIL42 a nie posiadamy adaptera przejściowego SN001-1 i nie planujemy programowania pamięci w obudowach SMD >40-pin (TSOP48, SOP44, SSOP56 i BGA63)

Adapter posiada 2 tryby pracy:

Mode 1:- dla pamięci 29F400 i 29F800 z adapterami DIP42  ELIPTOR / Epsilon (bez potrzeby łączenia przewodem dodatkowych linii)

Mode 2:- dla pamięci 29F400 , 29F800 i 29F160 z adapterami DIP40 MM- dla pamięci 29F400 , 29F800 z adapterami DIP40 OLM- dla pamięci 29F800 , 29F160 z adapterami DIP42 OLM

Dla tych drugich - adapter posiada złącze szpilkowe z wyprowadzeniem linii #WE, #RST, #RDY/BSY oraz linii A18 do podłączenia pamięci załączonym przewodem.

Powyższa oferta dotyczy wersji z podstawką precyzyjną. Na powiązanych aukcjach dostępne są również wersje z podstawką standardową lub ZIF

Podstawka standardowa nadaje się zarówno do pamięci z wyprowadzeniem na listwach kołkowych typu goldpin (o przekroju kwadratowym)  jak i z wyprowadzeniem na listwach precyzyjnych, tulejowanych (o przekroju okrągłym)

Podstawka precyzyjna nadaje się z kolei jedynie do pamięci z wyprowadzeniem na listwach precyzyjnych, tulejowanych (o przekroju okrągłym), zapewnia jednak lepszy kontakt i trwałość.

Wersja tego adaptera z  podstawką ZIF (Zero Insertion Force) nadaje się również zarówno do pamięci z wyprowadzeniem na listwach kołkowych typu goldpin (o przekroju kwadratowym)  jak i z wyprowadzeniem na listwach precyzyjnych, tulejowanych (o przekroju okrągłym) przy czym umożliwia łatwe wyciąganie i wkładanie układu i jest szczególnie polecaną przy częstym programowaniu układów.

Adapter dedykowany jest wyłącznie dla programatorów rodziny MiniPRO (TL866CS/TL866A)  oraz XGecu TL866II Plus

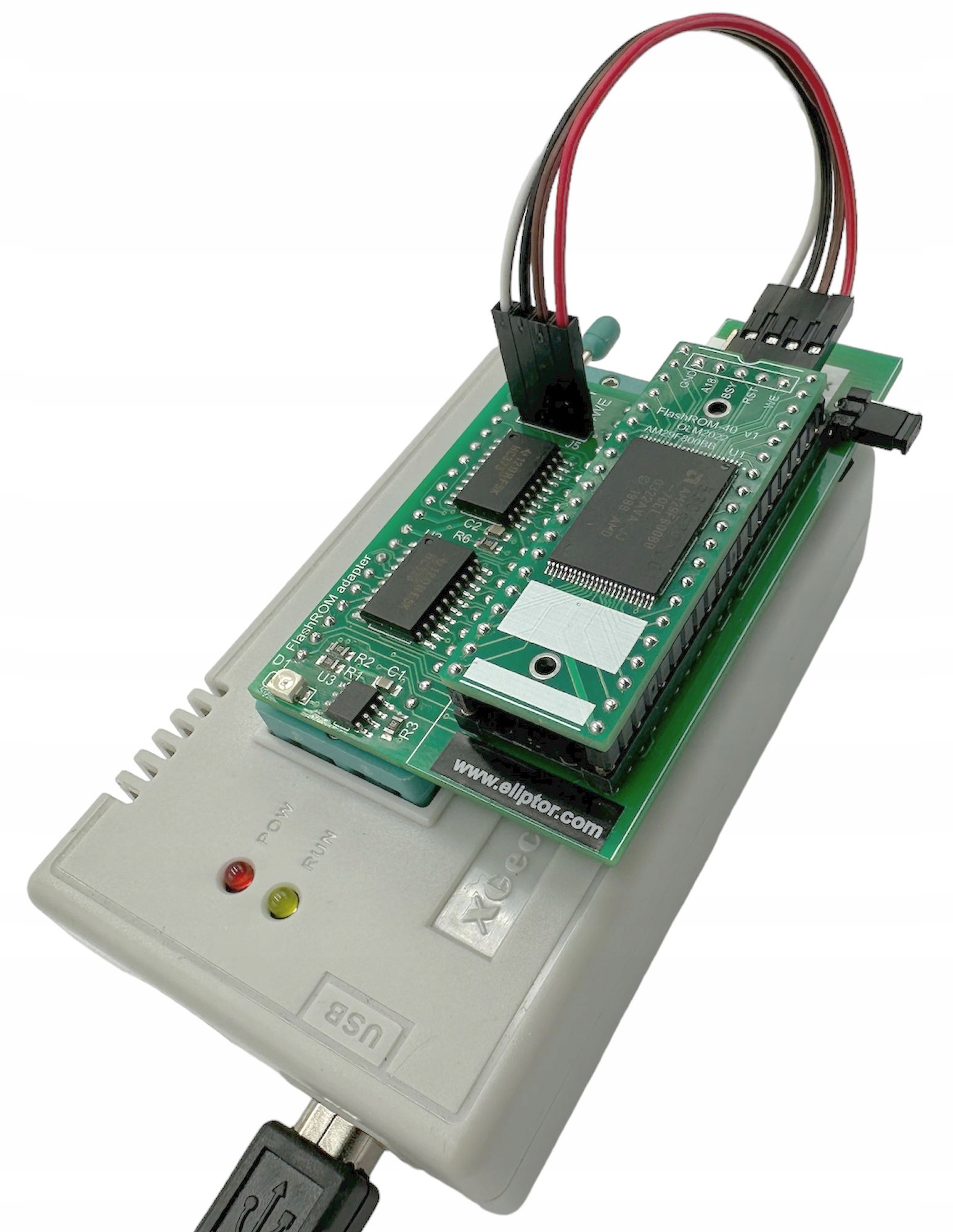

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
