Адаптер eMMC NAND BGA153/BGA169 v2.0 для XGecu T48

Adapter eMMC NAND 2w1 BGA ZIF - Adapter dla  pamięci Flash (typu NAND) w obudowach SMD typu  BGA153 i BGA169   dedykowany wyłącznie dla programatora XGecu T48.

Adapter przeznaczony dla obudów BGA o rozmiarach: 11,5x13 , 12x16 i 10x11 (ew. innych po dołożeniu dodatkowych ramek pozycjonujących)

Adapter w nowej wersji 2.0 z autorską podstawką BGA 153/169 firmy XGecu i dodatkowymi ramkami pozycjonującymi. Zastosowanie własnej podstawki obniżyło koszt całego adaptera.

Zestaw ma konstrukcje modułową i składa się z:

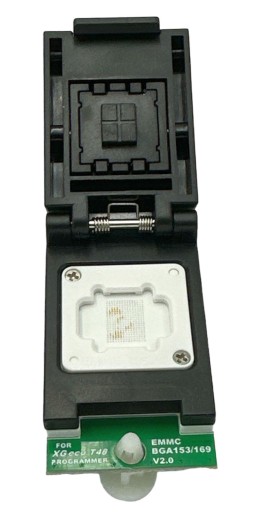

- płytki adaptera BGA153 i BGA169 (EMMC_BGA153/169_V2.0) z podstawką ZIF BGA153/169

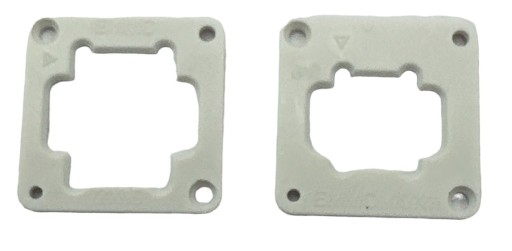

• ramki pozycjonującej 11.5x13mm
• ramki pozycjonującej 12x16mm
• ramki pozycjonującej 10x11mm

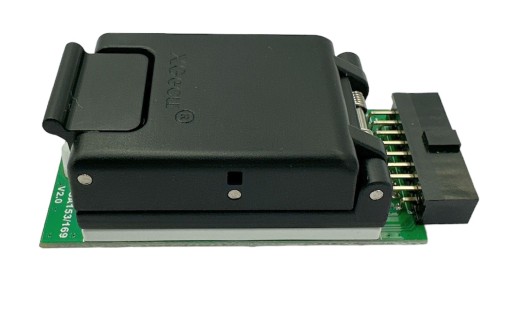

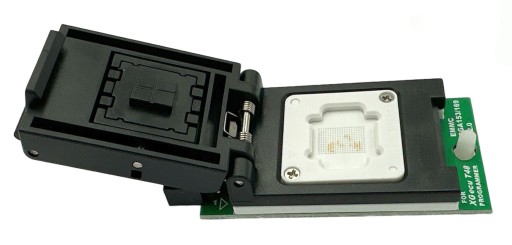

Podstawka ZIF (Zero Insertion Force) typu Clamshell eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

Używanie adaptera jest bardzo proste i sprowadza się do:

- przykręcenia (za pomocą 2 śrubek) ramki pozycjonującej odpowiadającej wymiarom posiadanego układu

- umieszczeniu układu w podstawce i zamknięciu wieczka

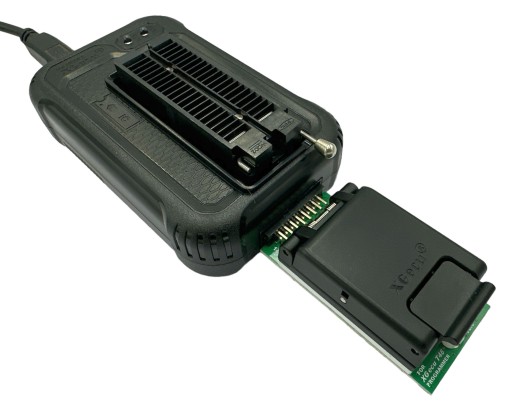

- umieszczeniu całości w 16-pin'owym złączu ISP programatora XGecu T48.

- Wyprowadzenia: BGA 153/169 -->ISP 16-pin - dedykowane wyłącznie dla programatora T48 (nie pasuje do TL866x, T56 ani żadnego innego programatora)

Oznaczenie XGecu: EMMC_BGA153/169_V2.0

Przedmiotem sprzedaży jest wyłącznie adapter. Pamięć i programator na zdjęciu powyżej wyłącznie w celu poglądowym.
