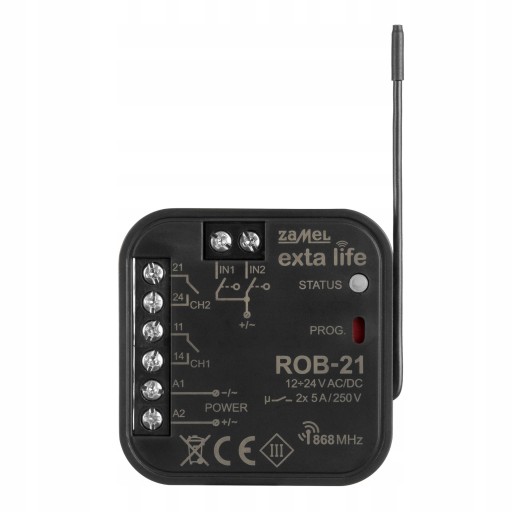

ПРИЕМНИК РАДИОВОРОТ РОБ-21/12-24В

Odbiornik ROB-21 przeznaczony jest do otwierania/zamykania bram wjazdowych lub garażowych z poziomu pilotów oraz aplikacji EXTA LIFE. Odbiornik można również z powodzeniem wykorzystać do sterowania elektrozaczepami w furtach wejściowych na posesję. W przypadku sterowania bramami konieczne jest podłączenie odbiornika pod odpowiednie wejścia dedykowanego sterownika bramy wjazdowej lub garażowej. ROB-21 posiada dwa wejścia do podłączenia czujników krańcowych – dzięki temu w aplikacji widoczny jest faktyczny stan bramy: zamknięta / uchylona / otwarta. Funkcjonalnie tryb sterowania bramą umożliwia całkowite jej otwarcie lub jedynie uchylanie do ustalonego poziomu. Szeroki zakres napięcia zasilającego 12÷24 V AC/DC umożliwia współpracę z większością sterowników bram dostępnych na rynku. Dwa kanały ze stykami NO umożliwiają niezależne sterowanie: bramą i furtką, dwoma bramami lub dwoma furtkami. Wymiary umożliwiają montaż urządzenia w puszkach instalacyjnych Ø60 lub bezpośrednio w obudowie sterownika bramy.

CECHY FUNKCJONALNE PRODUKTU

• otwieranie / zamykanie bram wjazdowych lub garażowych,!
• współpraca z większością sterowników bram dostępnych na rynku,
• funkcja uchylania bramy,
• sterowanie elektrozaczepami w furtkach,
• sterowanie z poziomu pilotów oraz aplikacji EXTA LIFE
• szeroki zakres napięcia zasilającego.
• możliwość podłączenia czujników krańcowych,
• niezależne sterowanie dwoma kanałami (brama + furtka, 2 x brama, 2 x furtka),

Znamionowe napięcie zasilania: 12÷24 V AC/DC

Znamionowy pobór mocy: 95,5 mA dla 12 V AC: 64,1 mA dla 24 V AC, 58,6 mA dla 12 V DC; 29,9 mA dla 24 V DC

Moc nadawania: ERP<20 mW

Transmisja: radiowa – pasmo ISM 868 MHz (868,5 MHz)

Sposób transmisji: dwukierunkowa - 9600 bps

Kodowanie: algorytm oparty o klucz 128 bitowy

Zasięg działania: do 200 m w terenie otwartym

Sygnalizacja optyczna pracy: tak - dioda LED STATUS

Maksymalna ilość sparowanych przycisków: 96 par (w rozłożeniu na 2 kanały)

Informacja o aktualnym stanie danego kanału: tak – po podłączeniu czujników krańcowych

(zamknięta / uchylona / otwarta)

Współpraca z nadajnikami EXTA LIFE: tak (pojedynczy impuls, uchylanie bramy,

tryb monostabilny)

Współpraca z kontrolerem EXTA LIFE: tak

Ilość wejść zewnętrznych: 2

Współpraca z czujnikami krańcowymi: NO / NC

Stany przypisywane do wejść: otwarta / zamknięta / brak

Długość impulsu: 0,1 s do 300 s z krokiem 0,1 s

Czas opóźnienia (funkcja uchylania bramy): 1 s do 300 s z krokiem 1 s

Parametry styków przekaźnika: 2 x NO (styki beznapięciowe)

Maksymalna obciążalność wyjść: 2 x 5A / 250 VAC

Liczba zacisków przyłączeniowych: 8 (przewody o przekroju do 2,5 mm2)

Sposób montażu: puszka Ø60 mm pogłębiona / kieszeniowa

Temperaturowy zakres pracy: -10 do +55 °C

Stopień ochrony obudowy: IP20

Instrukcja montażu , podłączenia lub działania produktu przedstawia film instruktażowy każdego produktu ZAMEL na stronie producenta.
