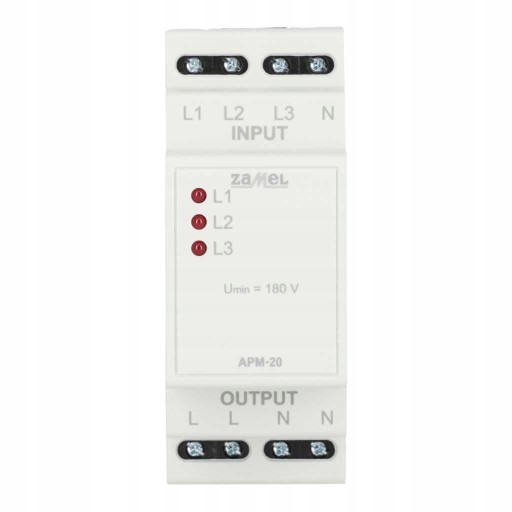

АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ФАЗ APM-20 ZAMEL L1-L2-L3

Automatyczny przełącznik faz APM-20 to urządzenie, którego głównym zadaniem jest zachowanie ciągłości zasilania odbiornika jednofazowego w momencie zaniku fazy lub spadku wartości skutecznej napięcia poniżej normy. Główną zaletą urządzenia jest niewielki względny błąd pomiaru napięcia nie przekraczający 1% nawet dla przebiegów mocno odkształconych. Uzyskano to dzięki programowej implementacji przetwornika True RMS. Urządzenie APM-20 zasilane jest z trzech faz L1,L2,L3 przy czym faza L1 jest fazą priorytetową. Napięciowy próg przełączenia (180 V AC), czas przełączania (150 ms) oraz histereza napięciowa (10 V AC) są ustawione fabrycznie bez możliwości zmiany przez użytkownika. Diody LED na panelu przednim poglądowo sygnalizują parametry każdej fazy. Wewnętrzny układ styków wyjściowych zapewnia zwiększoną odporność na ich sklejanie oraz zabezpiecza przed zwarciem międzyfazowym. Maksymalna obciążalność wyjścia nie powinna przekraczać 16A dla odbiorników w klasie AC1. APM-20 przeznaczony jest do montażu w rozdzielnicach (TH-35). Obudowa zajmuje szerokość 2 modułów.

Cechy:

• Zapewnienie ciągłości zasilania odbiornika jednofazowego
• zasilanie trójfazowe L1-L2-L3 (L1-faza priorytetowa),
• automatyczne przełączanie faz przy zaniku napięcia lub spadku jego wartości poniżej 180 V AC,
• czas przełączania na poziomie 150 ms
• napięciowy próg przełączania, czas przełączania oraz histereza napięciowa ustawione fabrycznie bez możliwości zmiany,
• duża dokładność pomiaru napięcia – błąd względny < 1%,
• pomiar napięcia sygnałów odkształconych (True RMS) ,
• obciążalność wyjścia – maksymalnie 16 A dla obciążeń AC1,
• sygnalizacja parametrów poszczególnych faz zasilających – 3 x diody LED,
• montaż w rozdzielnicy (szyna TH35) – szerokość 2 moduły

DANE TECHNICZNE (APM-20)

Znamionowe napięcie zasilania 230  V AC

Napięcie maksymalne styków 250  V

Zakres nastaw progu napięcia (Umin) 180  V

Kategoria użytkowania AC1

Moc maksymalna przekaźnika 4000  VA

Układ styków 1NO/NC

Prąd przekaźnika 16  A

Stopień ochrony obudowy IP20

Mocowanie obudowy szyna  TH35 (PN-EN 60715)

• Wymiary: 90 x 35 x 65  mm
• Waga: 200  g
