Регулируемый кронштейн для телевизора с диагональю 10–27 дюймов

Uchylny uchwyt ścienny do monitorów i telewizorów LCD LED

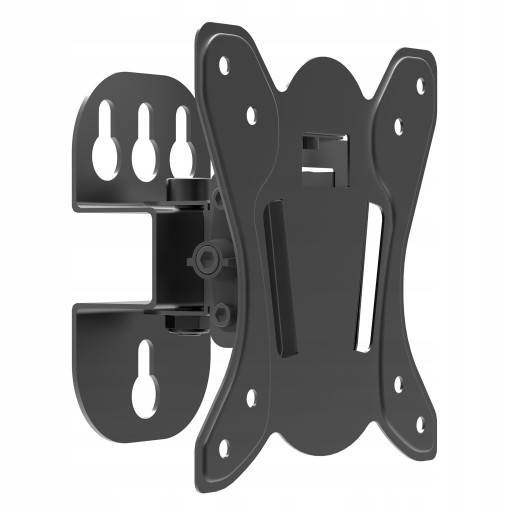

Model: FN502

• wielkość telewizora: 10"-27"
• maksymalna waga TV: 25 kg
• regulacja ekranu obrotu prawo-lewo: -25°/+25°
• regulacja nachylenia ekranu: -8°/+8°
• VESA: 75x75 mm, 100x100 mm
• odległość od ściany 75 mm

CHARAKTERYSTYKA:

• uniwersalny
• do monitorów i telewizorów LCD i LED
• regulacja kąta w płaszczyźnie pionowej oraz poziomej
• obróbka laserowa
• kolor

PARAMETRY TECHNICZNE

• max. udźwig 25 kg
• regulacja nachylenia ekranu: +8°/ -8°
• obrót ekranu prawo-lewo: +25°/ -25°
• odległość od ściany 75 mm
• materiał: stal
• malowany proszkowo
• kolor: czarny
• kompatybilny z VESA (rozstaw otworów montażowych) norma:
• VESA 75 ( odstęp otworów 75mm x 75 mm),
• VESA 100 ( odstęp otworów 100mm x 100 mm),

ZESTAW MONTAŻOWY

1. Śruba M4×10mm – 4 szt.
2. Śruba M5×10mm – 4 szt.
3. Śruba M6×10mm – 4 szt.
4. Śruba M6×25mm – 4 szt.
5. Podkładka Ø6 – 4 szt.
6. Dystans 12mm - 4 szt.
7. Wkręt M6x50 – 3 szt.
8. Podkładka Ø6.6 – 3 szt.
9. Kołek rozporowy 8x40 – 3 szt.
10. Klucz imbusowy 4mm – 1 szt.

SKŁAD ZESTAWU

• uchwyt
• komplet śrub*
• instrukcja montażu

* dołączono standardowe/uniwersalne śruby pasujące do większości telewizorów, jeżeli nie będą pasować, to należy dokupić odpowiednie śruby we własnym zakresie!

Jak sprawdzić czy uchwyt będzie pasować do TV?

Przy doborze odpowiedniego uchwytu do telewizora należy przede wszystkim zwrócić uwagę na wagę telewizora oraz rozstaw otworów montażowych VESA, sama wielkość ekranu jest podawana przez producentów orientacyjnie. Informacje dotyczące zgodności telewizora ze standardem VESA można znaleźć w instrukcji obsługi lub na stronie internetowej producenta. Można też sprawdzić i zmierzyć rozstaw otworów samodzielnie.

Standard VESA określa lokalizacje czterech otworów montażowych z tylu telewizora. Rozstaw tych otworów zależy od marki, modelu i rozmiaru ekranu. Wymiary są podawane w milimetrach: pierwszy parametr określa odległość między otworami w poziomie (lewy - prawy), a drugi parametr odległość miedzy otworami montażowymi w pionie (górny - dolny).

PRZYKŁAD

Aby lepiej zrozumieć sposób mierzenia otworów montażowych VESA przygotowaliśmy przykładowe zdjęcie telewizora z rozstawem otworów VESA 400x200. W tym przykładzie odległość między otworami w poziomie wynosi 400 mm, a odległość między otworami w pionie wynosi 200 mm.

Seria i Nr produktu: ERGOSOLIDFN502BLK STLP
