Модуль фаркопа + жгут проводов прицепа 7контакт 13контакт Продукт ПОЛЬСКОЙ компании

NAJPROSTRZY STEROWNIK

OŚWIETLENIA PRZYCZEPY

..:: OBSŁUGA ŚWIATŁA WSTECZNEGO✅ ❗️ ::..

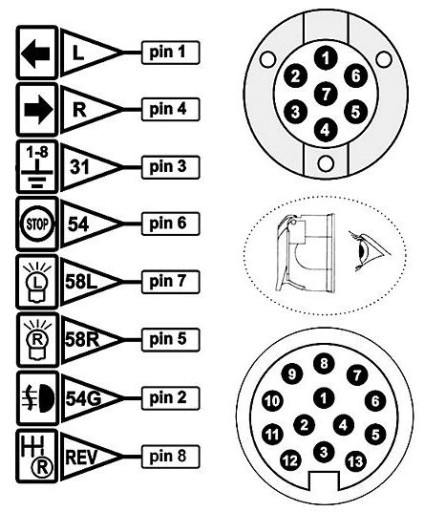

✔️8-przewodowej instalacji przyczepy 7PIN

✔️13-przewodowej instalacji przyczepy 13PIN

Elementy zestawu MODUŁU:

1️⃣Moduł sterujący (centralka) 1 szt

2️⃣Wiązka sygnałowa (7 wejść) 1 szt

3️⃣Schemat podłączenia

Podstawowe funkcje modułu

• ✅Obciążenie prądowe wejść ≤2 mA
• ✅Współpraca z oświetleniem LED i jednowłóknowym samochodu
• ✅Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
• ✅Współpraca z oświetleniem LED i żarówkowym przyczepy
• ❌Możliwość sterowania działaniem modułu czujników parkowania samochodu NIE
• ✅Sterowanie światłem wstecznym przyczepy

Dane techniczne

• Napięcie zasilania 10-18 V

Max obciążenie wyjścia

✔️świateł pozycyjnych (każda ze stron)3 x 5 W

✔️świateł stop3 x 21 W

✔️świateł kierunkowskazów(każda ze stron)21+10 W

✔️światła przeciwmgłowego21 W

✔️świateł cofania21 W

Wyposażenie zestawu

Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi (TYLKO centralka i krótka wiązka wej.)

Zawartość zestawu:

1. Centrala modułu
2. Wiązka do podłączenia wejść modułu

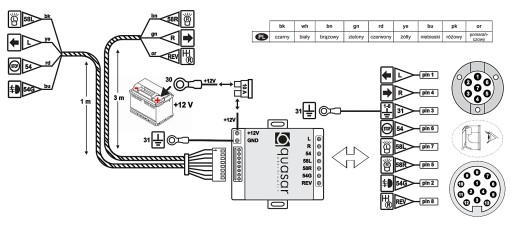

Schemat podłączenia modułu haka wh0

Krótka charakterystyka:

Moduł WH0 jest najprostszym sterownikiem oświetlenia przyczepy w najbardziej ekonomicznej kompletacji.

Moduł został zaprojektowany do podłączenia 8-przewodowej instalacji przyczepy (czyli ze światłem wstecznym) i powinien być użyty z gniazdem 13-pinowym ale może być użyty z gniazdem 7-pinowym (wówczas bez obsługi światła wstecznego).

Należy zaznaczyć, że moduł ten jest dostosowane do oświetlania żarówkowego jak i LED samochodu jak też poprawnie działa ze sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").

Moduł nie obciąża obwodu elektrycznego samochodu, ponieważ pobór prądu z wiązki na każdym z wejść sygnałowych wynosi około 1mA, co wyklucza zakłócenie pracy układu elektronicznego pojazdu. Może być podłączony zarówno do instalacji pojazdu z żarówkami włókowymi i diodami LED. Moduł jest najbardziej ekonomicznym rozwiązaniem przeznaczonym do montażu instalacji 13-przewodowych. Opakowanie modułu ma małe wymiary i wagę, co jest dodatkowo korzystne w przypadku wysyłki.

UWAGA: zestaw nie zawiera gniazda (do podłączenia przyczepy) ani przewodów wyjściowych (do gniazda czy zasilających).
