REGULATOR ŁADOWANIA PV 30A KONTROLER SOLARNY 12V 24V PWM odczyt bluetooth

30B30 SOLARNY REGULATOR KONTROLER ŁADOWANIA 30A, do paneli fotowoltaicznych 12/24V z wyświetlaczem LCD i portami USB. Możliwość zdalnego odczytu danych przez Bluetooth BT.

Mimo, że wszystkie regulatory wyglądają podobnie do siebie, to jednak wewnątrz zastosowano inną, lepszą elektronikę i sterowanie. Jest to jeden z wydajniejszych regulatorów PWM, porównywalny do firmy Victron.

Także do pracy z akumulatorami litowymi.

Jeśli nie jesteś pewien jak dobrać regulator przeczytaj załączoną na dole, w zakładce: "Dodatkowe informacje" instrukcję do regulatora.

Duży czytelny wyświetlacz

Podwójny port USB

Osłona zacisków przyłączeniowych

Moduł zdalnego odczytu Bluetooth

DANE TECHNICZNE:

Podstawowe parametry pracy:

Maksymalny dopuszczalny prąd ładowania 30A, a rozładowania 10A.

Czyli przykładowo dla akumulatorów 12V to 12V*30A=360W, a dla akumulatorów 24V mamy 24V*30A=720W.

Takie właśnie maksymalnie panele i odbiorniki energii można podłączyć do tego regulatora.

Wyjście na port USB max 2A (10W).

Pracuje z panelami o napięciu do 50V i akumulatorami 12V lub 24V czyli np. będzie prawidłowo pracował z panelem 360W (lub mniejszym) i akumulatorem 12V

Tryb pracy PWM z kompensacją temperatury i funkcją okresowego odsiarczania akumulatorów.

Napięcie akumulatora: DC 12V / 24V

Wyświetlacz: ekran LCD

Prąd czuwania: <10mA

Wyjście USB: 5V/2A Max

Temperatura pracy: -10 + 60 ° c

Rozmiar: 133*70*35mm

Waga: 150g

Maksymalna obsługiwana moc (zasilanie panelem słonecznym): 390W

Maksymalne napięcie paneli PV: 60V

1. Podłącz najpierw akumulator do wskazanych zacisków regulatora w celu rozpoznania napięcia systemu przez regulator.
2. Podłącz odbiornik pod zaciski regulatora zachowując odpowiednią polaryzację
3. Podłącz panel słoneczny do wejścia regulatora z zachowaniem odpowiedniej biegunowości

Uwaga! Proszę przy podłączaniu zachować wskazaną kolejność ponieważ w przeciwnym razie może dojść do uszkodzenia regulatora. Przy rozłączaniu należy postępować w odwrotnej kolejności.

Na wyświetlaczu regulatora można obserwować bieżące napięcie ładowania akumulatorów oraz ustawić/wybrać tryb pracy z akumulatorami litowymi, kwasowymi i AGM jak również ręcznie zaprogramować nastawy napięć i czasu załączania wyjścia.

Regulator ma za zadanie przetwarzać energię dostarczaną z paneli do akumulatora. Zabezpiecza przed przeładowaniem akumulatorów oraz nadmiernym rozładowaniem przez odbiorniki podłączone do regulatora. Tymi odbiornikami mogą być np żarówki LED, ale np. nie powinno się podłączać przetwornicy.

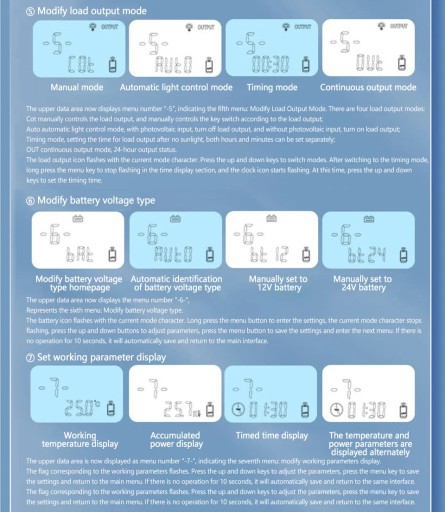

Wybierając przycisk funkcyjny można wywołać wybrany parametr i zmodyfikować go za pomocą przycisków strzałek oraz zatwierdzić. Możliwe do zmiany są typy akumulatora, napięcie ładowania i rozładowania oraz czas załączania zasilania podłączonego odbiornika po zmroku.

ZASTOSOWANIE:

Regulator ładowania do systemów zasilania panelami słonecznymi 12V/24V - 30A,

steruje procesem ładowania, chroni akumulator przed głębokim rozładowaniem.

Kontroler ten posiada funkcję czasowego sterownia oświetleniem po zmroku, światło słoneczne nie dociera do paneli słonecznych i włącznik uruchamia wyjście DC na określony okres czasu. Pracuje także  w trybie ręcznym kontrolując proces rozładowania akumulatorów.

Kontroler posiada sześć funkcji ochrony, precyzyjną i bezpieczną konstrukcję:

1. Ochrona zwarciowa
2. Ochrona obwodu otwartego
3. Ochrona nadprądowa
4. Ochrona przeciw przeładowaniu
5. Ochrona przeciw nadmiernemu rozładowaniu
6. Ochrona odwrotnej polaryzacji

Budowa wewnętrzna urządzenia

[ projekt struktury wewnętrznej jest rozsądnie przemyślany i dokładne wykonany ]

A - zastosowane wysokiej klasy komponenty elektroniczne dzięki czemu produkt posiada stabilną wydajność i wyższy współczynnik bezpieczeństwa

B - wykonany z importowanych z Niemiec materiałów jest trudno odkształcalny, trwały, wytrzymały
