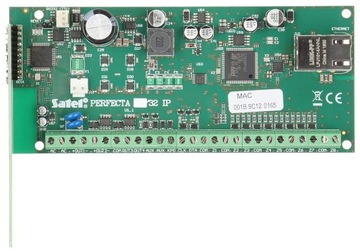

Материнская плата Satel PERFECTA 32-WRL

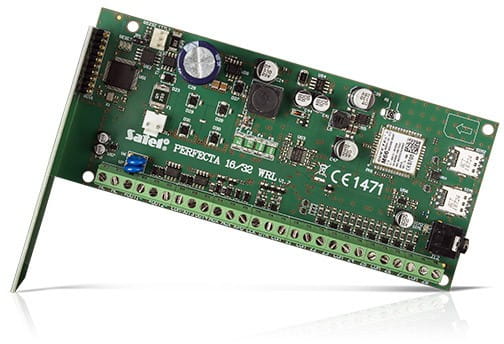

Płyta główna Satel PERFECTA 32-WRL

SATEL

Płyta główna

Satel PERFECTA 32-WRL

Najważniejsze cechy

• Zgodność z EN 50131 Grade 2
• Od 8 do 32 wejść programowalnych przewodowych:
• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• Dodatkowe 4 wyjścia bezprzewodowe do obsługi sygnalizatorów bezprzewodowych MSP-300
• Wbudowane moduły:
• GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)
• głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)
• Akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)
• Zintegrowany moduł radiowy działający na częstotliwości 433 MHz, zapewniający szyfrowaną komunikację bezprzewodową:
• dwukierunkową z manipulatorami PRF-LCD-WRL i sygnalizatorami MSP-300 R
• Jednokierunkową z czujkami z serii MICRA i pilotami MPT-350
• Podział systemu na 2 strefy:
• 3 tryby dozoru w każdej strefie
• Możliwość przypisania wejścia do dwóch stref
• Sterowanie przez użytkownika lub za pomocą timerów
• 15 Użytkowników

Przeznaczenie

Centrale alarmowe z serii PERFECTA przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.

Konstrukcja centrali PERFECTA WRL umożliwia budowę tradycyjnego przewodowego systemu lub systemu bezprzewodowego, posiadającego całą funkcjonalność potrzebną w małych i średnich obiektach. Do centrali można też podłączyć ekspandery zarówno wejść, jak i wyjść, zwiększając tym samym liczbę obsługiwanych urządzeń. To prosty i niezawodny sposób na szybką rozbudowę systemu.

Centralę PERFECTA można podsumować słowami tradycja i nowoczesność, ponieważ pozwala ona na stworzenie systemu tradycyjnego - przewodowego oraz systemów nowoczesnych - hybrydowych i całkowicie bezprzewodowych.

Opis produktu

PERFECTA 32-WRL charakteryzuje się prostą konfiguracją, intuicyjną obsługą oraz wygodnym sterowaniem. Centrala umożliwia stworzenie instalacji bezprzewodowej i hybrydowej (połączenie z tradycyjnym systemem przewodowym). Dwukierunkowa komunikacja z bezprzewodowymi manipulatorami PRF-LCD-WRL oraz sygnalizatorami MSP-300 R odbywa się w paśmie 433 MHz. W instalacji bezprzewodowej wykorzystywane są również czujki z serii MICRA oraz nowe piloty MPT-350. Daje to możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowych torów kablowych.

Wbudowany moduł GSM/GPRS daje szerokie możliwości: umożliwia współpracę z funkcjonalną i intuicyjną aplikacją na urządzenia mobilne PERFECTA CONTROL, z obsługą wiadomości PUSH, zdalną konfigurację z użyciem programu PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej agencji ochrony), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu). Obsługiwane są dwie karty nano-SIM, co zapewnia ciągłość komunikacji - przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Konfiguracja systemu może odbywać się w dwojaki sposób: z użyciem intuicyjnego programu PERFECTA Soft (z podłączonego kablem RS-232 (TTL) komputera lub zdalnie) oraz z poziomu manipulatora, przy wykorzystaniu krótkich sekwencji klawiszowych w menu serwisowym.

Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Sterowanie z aplikacji mobilnej

Sterowanie systemem alarmowym za pomocą urządzeń mobilnych to rozwiązanie, którego popularność stale rośnie. Dlatego do zdalnej obsługi central PERFECTA powstała aplikacja mobilna PERFECTA CONTROL, wykorzystująca technologię GPRS.

Funkcjonalność tej aplikacji czyni z niej wygodne narzędzie do sterowania systemem, a także sprawdzania stanu stref, wejść i wyjść. Możliwe jest także przeglądanie aktualnych awarii i wszystkich zdarzeń w systemie.

Bezpieczne połączenie

Z bogatej funkcjonalności aplikacji PERFECTA CONTROL i programu PERFECTA Soft można korzystać bezpiecznie dzięki usłudze zestawiania połączeń SATEL. Zapewnia ona szyfrowaną komunikację bez konieczności posiadania zewnętrznego adresu IP oraz wykonywania czynności związanych z zaawansowaną konfiguracją sieci.

Specyfikacja

• Komunikaty głosowe: 16
• Obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC mA
• Pamięć zdarzeń: 3584
• Strefy: 2
• Timery: 8
• Wymiary płytki elektroniki: 160 x 110 mm
• Zakres temperatur pracy: -10…+55 °C
• Napięcie zasilania (±15%): 18 V AC, 50-60 Hz
• Pobór prądu w stanie gotowości: 220 mA
• Maksymalny pobór prądu: 240 mA
• Masa: 115 g
• Maksymalna wilgotność: 93±3%
• Pobór prądu z akumulatora – w stanie gotowości: 120 mA
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 V
• Napięcie odcięcia akumulatora (±10%): 10,5 V
• Klasa środowiskowa wg EN50130-5: II
• Maksymalny pobór prądu z akumulatora: 180 mA
• Wejścia przewodowe programowalne: 8
• Maksymalna liczba wejść programowalnych: 32
• Wyjścia przewodowe programowalne: 4
• Maksymalna liczba wyjść programowalnych: 16
• Wyjścia zasilające: 2
• Magistrale komunikacyjne: 1
• Manipulatory: do 4
• Stopień zabezpieczenia wg EN 50131: Grade 2
• Obciążalność wyjścia AUX: 500 mA / 12 V DC
• Zalecany transformator: 40 VA
• Użytkownicy: 15
• Obciążalność wyjścia KPD: 500 mA / 12 V DC
• Obciążalność wyjść programowalnych wysokoprądowych: 1000 / 12 V DC mA
• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Prąd ładowania akumulatora: 500 mA
• Napięcie wyjściowe zasilacza: 12 V DC ±15%
• Numery telefonów do powiadamiania: 8
• Prąd wyjściowy zasilacza: 2 A

Certyfikat EN50131: Grade2

Ilość wejść płyty (max): 32

Ilość wyjść płyty (max): 16

Komunikacja GSM/GPRS: Tak

Komunikacja na linii analogowej telefonicznej: Nie

Komunikacja TCP/IP: Nie

Maksymalna ilość użytkowników: 15 .os

Maksymalna liczba ekspanderów: 3 szt.

Manipulatory: PRF-LCD, PRF-LCD-WRL

Obsługa brelokami-kartami zbliżeniowymi: Nie

Obsługa pilotami: Tak

Obsługa przez internet: Nie

Obsługa przez SMS: Tak

Obsługa urządzeń bezprzewodowych: Tak

Programowanie lokalne/zdalne: Tak

Wbudowany zasilacz: Tak

Zasilacz: 2A
