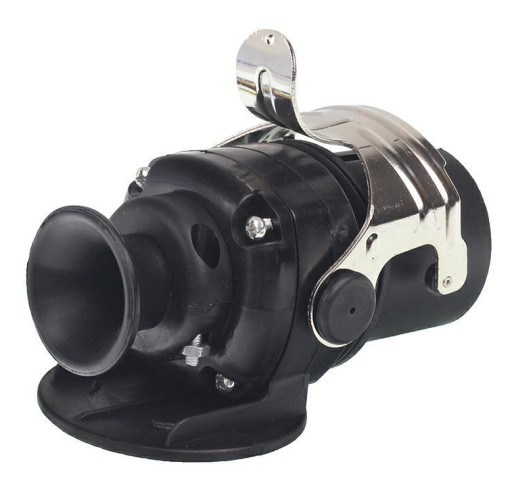

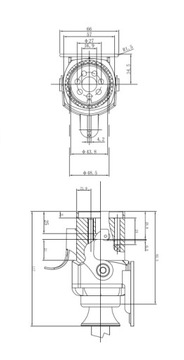

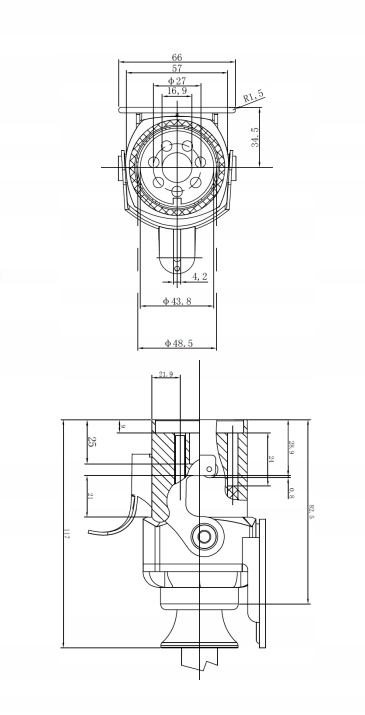

РАЗЪЕМ EBS/ABS 7 PIN 24V НАВИНТОВАННЫЙ ДЛЯ ПОЛУПРИЦЕПОВ TIR ПРИЦЕПОВ

WTYCZKA EBS / ABS 7 POLOWA 24V SKRĘCANA 7 PIN

Zastosowanie:

Przeznaczone do podłączenia i zasilania systemu ABS korzystającego z napięcia 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich:

• przyczepy i przyczepki transportowe
• lawety
• TIR
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny

Wtyczka 7 PINOWA ABS / EBS 24V – wtyczka do transportu

Profesjonalna uniwersalna wtyczka 7 PIN EBS charakteryzuje się łatwą obsługą i podłączeniem, jest w pełni rozbieralna.

Najważniejsze cechy:

• Uniwersalna, pasuje do każdego typu naczepy / przyczepy
• Zapewnia mechaniczne odciążenie przewodu
• Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne obudowa z twardego tworzywa sztucznego
• Konstrukcja obudowy zapewnia łatwy montaż i demontaż
• Metalowe tulejki stykowe gwarantują poprawne połączenie elektryczne w każdych warunkach
• Wprowadzenie przewodu następuje poprzez gumową odgiętkę unieruchamianą śrubowo we wpuście kablowym
• Gumowa uszczelka zabezpiecza przewód przed uszkodzeniami
• Dzięki nierdzewnym, metalowym pałąkom zapewnia pewne mocowanie wtyczki
• W zestawie 4 śrubki montażowe do złożenia gniazda

Cechy produktu:

• Model: EBS / ABS
• Połączenie: skręcane
• Kolor: czarny
• Max średnica przewodu: 9,5 mm
• Oplot zabezpieczający
• Piny zaciskane
• Złącze: wtyk 7-pin (złącze żeńskie), do systemu EBS/ABS
• Obudowa z twardego tworzywa sztucznego wytrzymała, odporna na uszkodzenia i warunki atmosferyczne
• rozbieralne elementy zaopatrzone w gumowe uszczelki
• Metalowe tulejki stykowe
• przewody montowane we wtyczce przy pomocy zacisków śrubowych
• wprowadzenie przewodu następuje poprzez dławnicę z grubą uszczelką zabezpieczającą

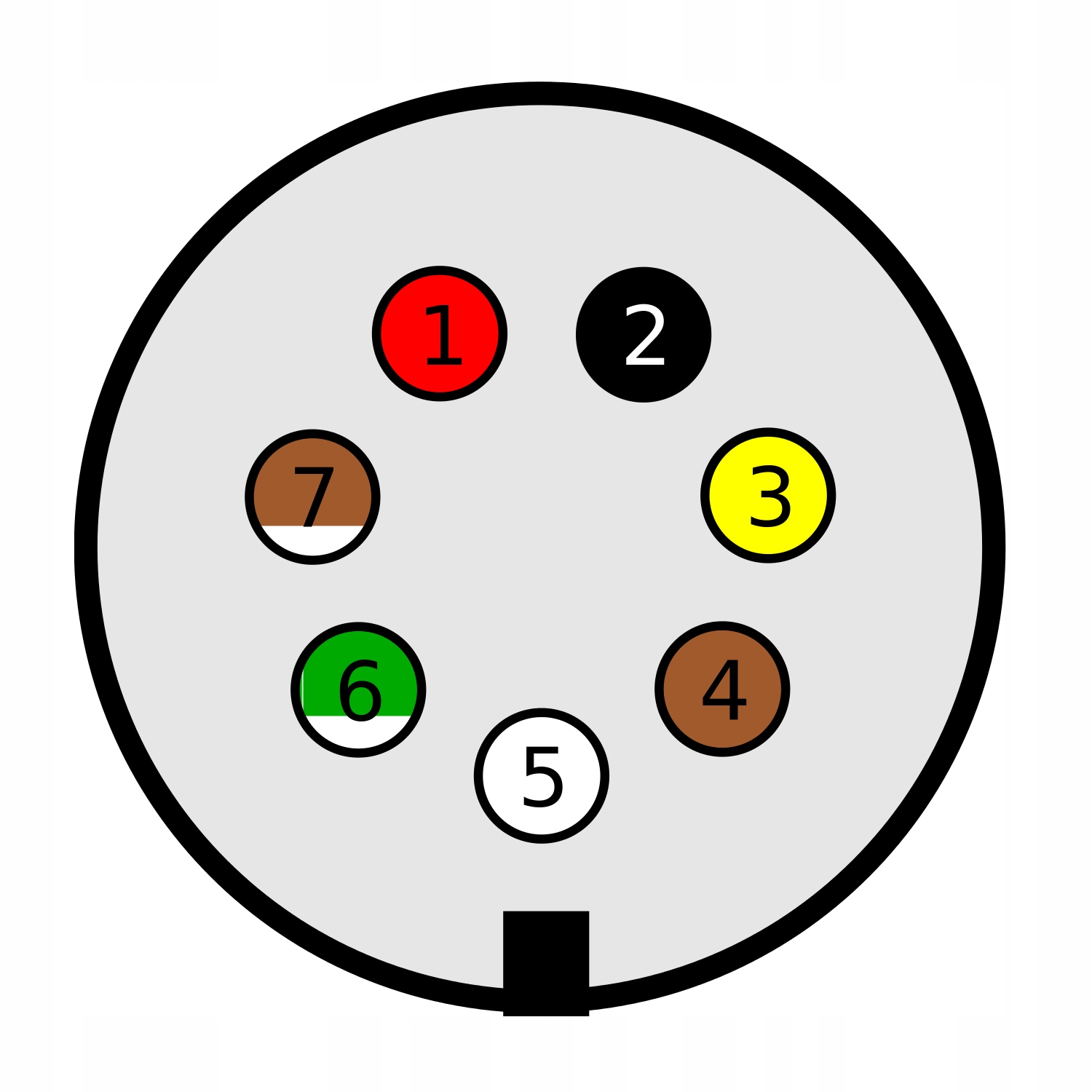

Schemat 7-pinowego złącza 24V EBS:

• Biegun 1 (30) - Funkcja: stałe napięcie 24V dla zaworów sterujących - Przewód: czerwony
• Biegun 2 (15) - Funkcja: napięcie 24V do sterowania elektroniką przez stacyjkę - Przewód: czarny
• Biegun 3 (31) - Funkcja: masa dla pinu 2 (część elektroniczna) - Przewód: żółty
• Biegun 4 (31) - Funkcja: masa dla pinu 1 (część hydrauliczna) - Przewód: brązowy
• Biegun 5 - Funkcja: Wskazanie błędu ABS - Przewód: biały
• Biegun 6 - Funkcja: Magistrala wymiany danych CAN-H (dla EBS i ABS) - Przewód: zielono-biały
• Biegun 7 - Funkcja: Magistrala wymiany danych CAN-L (dla EBS i ABS) - Przewód brązowo-biały
