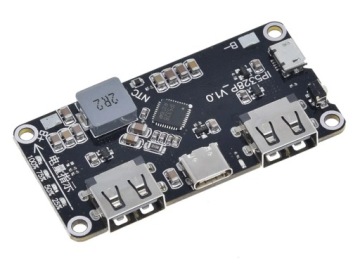

Powerbank QC PD 18W IP5328 Модуль входа/выхода USB-C 0104

Moduł powerbank QC PD FCP 18W 5A

2x USB A / 1x USB-C / 1x microUSB

Moduł przeznaczony do budowy powerbanka z ogniw litowo-jonowych lub litowo-polimerowych.

• dwa wyjścia USB typ A i jedno dwukierunkowe USB-C
• dwa wejścia: gniazda ładowania USB-C lub microUSB
• portem USB-C zapewniamy większy prąd ładowania - szybsze ładowanie powerbanka

Cechy:

• do ogniw Li-Ion/Li-Pol - nominalnie 3,7V (max 4,2V) - ogniwa łączyć równolegle w celu zwiększenia pojemności
• maksymalna moc: 18W
• wejście: USB-C / microUSB
• wyjście: USB typ A / USB-C
• max prąd wyjściowy: 5V:3,1A / 9V:2,0A / 12V:1,5A
• max prąd ładowania ogniwa: 5A
• wspiera szybkie ładowanie: PD3.0/PD3.0, QC3.0/QC2.0, FPC/AFC/SFCP, MTK PE1.1-2.0, PPS, BC1.2 (Quick Charge, Apple, Samsung, Fast Charge)
• wbudowane zabezpieczenie overtemperature (NTC)
• sprawność: 90%-95%
• zabezpieczenie ogniwa przed nadmiernym rozładowaniem i naładowaniem ogniw
• przycisk sygnalizujący poziom naładowania ogniw za pomocą 4 diod
• wymiary PCB: 64,6x32,3mm
• wymiary modułu: 64,6x33x6mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania.

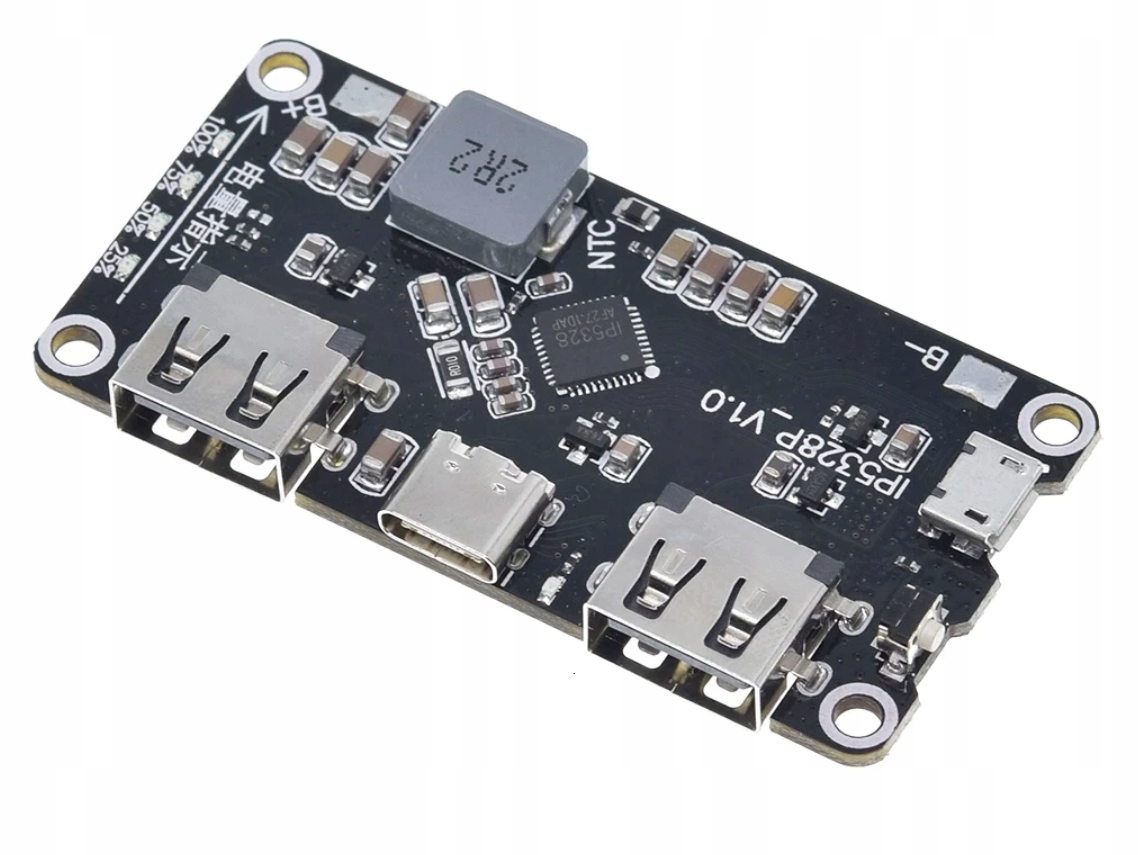

Opis części modułu:

1. Gniazdo ładowania USB-C lub micro USB.
2. Wyjście USB-A / USB-C.
3. LEDy sygnalizujące stan naładowania.
4. IC identyfikujący protokoły szybkiego ładowania jak Apple, Samsung etc. i zarządzający procesem ładowania.
5. B+ / B- Piny do podłączenia ogniw.
6. Przycisk do podświetlenia stanu naładowania ogniw na 4xLED.
7. Termistor NTC - zabezpieczenie overtemperature.

Wymiary modułu: 64,6x33x6mm

Wymiary PCB (64,6x32,3mm)

UWAGA: Nie podłączać akumulatora odwrotnie do modułu - odwrotna polaryzacja skutkuje trwałym uszkodzeniem modułu!

Stosować przewody o dużym przekroju aby uniknąć spadków napięć i w pełni wykorzystać możliwości modułu.
