CIEPŁOMIERZ QALCOSONIC E3 ULTRADŹWIĘKOWY DN100 leg.2029

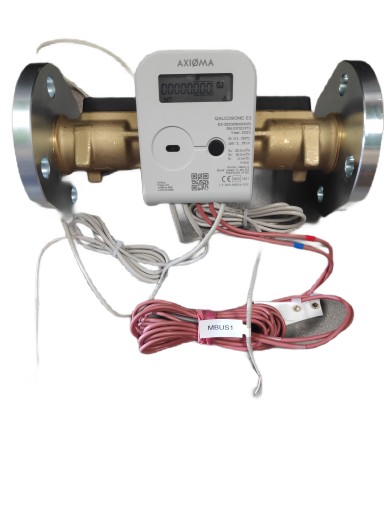

Licznik energii cieplnej i chłodniczej Axioma Qalcosonic E3 DN 100 ze zintegrowanym ultradźwiękowym czujnikiem przepływu z kablem sygnałowym o długości 2,5 m. Zawiera zasilacz 2 x bateria AA, parę czujników temperatury z kablem o długości 3,0 m, m-bus, bezprzewodową magistralę m-bus OMS 868 MHz i wejście/wyjście impulsowe w standardzie.

MONTAŻ NA ZASILANIU

Legalizacja 2024

Opis techniczny

• Certyfikat MID klasy II zgodnie z EN1434, zgodny z RHI.

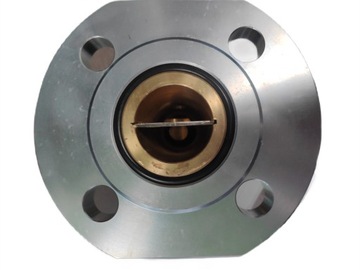

• Przyłącze kołnierzowe DN100 PN25.
• Czujniki temperatury 3,0 m + kieszenie bsp 1/2".
• Przepływ nominalny qp 60,0 m3/godz.
• Długość 360 mm.
• Stopień ochrony IP65.
• Temperatura pracy 130
• M-Bus, Wireless M-Bus 868 MHz, LoRa EU 868 wejście/wyjście impulsowe w standardzie.
• Standardowe zasilanie 2 x bateria 3,6 V (opcjonalnie zasilanie sieciowe).
• Montaż na POWROCIE

LoRa to technologia komunikacji bezprzewodowej, podobnie jak bardziej popularne standardy typu Wi-Fi, Bluetooth, LTE i ZigBee. Żaden z nich nie jest w stanie samodzielnie spełnić potrzeb wszystkich użytkowników i w wielu przypadkach wybór konkretnego standardu wymaga kompromisu. LoRa wypełnia lukę pomiędzy nimi jako tania, energooszczędna metoda przesyłania danych na duże odległości, przeznaczona do urządzeń zasilanych bateryjnie lub energią odnawialną.

Jej kluczową zaletą jest możliwość uzyskania dużego zasięgu transmisji i odporność na interferencje.

LoRaWAN natomiast to protokół MAC (Medium Access Control – protokół sterowania dostępem do łącza).W Europie LoRaWAN działa na częstotliwości 868 MHz

M-Bus to technologia,która umożliwia zdalny odczyt danych z liczników mierzących zużycie mediów włącznie z aktualnymi parametrami, bez potrzeby wchodzenia do pomieszczeń, w których są zamontowane.

Dane  z ciepłomierzy i dołączonych do nich wodomierzy, bądź bezpośrednio z wodomierzy przesyłane są do centrali, która może być odczytywana przez internet lub bezpośrednio za pomocą przenośnego lub stacjonarnego komputera. Można również użyć centrali z modemem GPRS, wówczas dane mogą być wysyłane na serwer ftp lub bezpośrednio na adres e-mail osoby zajmującej się rozliczeniami w postaci plików .csv. Nie jest wówczas potrzebne oprogramowanie dedykowane do odczytów w sieci M-Bus. Użytkownik systemu jest jego właścicielem i nie ponosi w związku z tym żadnych dodatkowych kosztów zewnętrznych. Rozwiązanie bardzo ekonomiczne, efektywne energetycznie (magistrala nie jest zasilana z baterii urządzeń M-Bus), łatwe w montażu i niezawodne.

Dwie głowice ultradźwiękowe wysyłają w tym samym czasie sygnały biegnące w przeciwnych kierunkach, z których jeden podąża zgodnie z kierunkiem przepływu wody, a drugi w kierunku przeciwnym. Różnica czasu mierzona pomiędzy tymi sygnałami zostaje przeliczona na prędkość przepływu i tym samym na objętość.
