Шаговый двигатель Nema 24, ток 4,0 А, 3,4 Нм с энкодером

Sprzedam silnik krokowy Nema24 24HS39-3008D z enkoderem

Sprzedaje ponieważ wymieniam na mocniejszy.

Wszystko sprawne

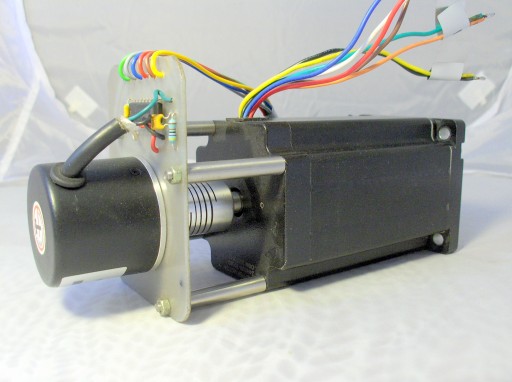

Na drugiej osi silnika zamontowany został enkoder o rozdzielczości 600 impulsów na obrót aby silnik mógł pracować w zamkniętej pętli.

Zastosowany enkoder inkrementalny to: LPD3806-600BM-G5-24C

Sterowanie to sterownik HBS57

Wszystkie przewody zostały opisane zgodnie z opisem na sterowniku hbs57

W celu dopasowania enkodera do sygnałów sterownika zamontowany został układ drivera AM26LS310N

*****************************************************************************************************************************************************************

Jest to najmocniejszy silnik krokowy Nema 24, o kącie kroku 1,8 stopnia i rozmiarze 60x60x100mm. Posiada 8 przewodów, które mają trzy opcje podłączenia: Unipolarne lub Bipolarne (szeregowe) lub Bipolarne (równoległe), możesz wybrać dowolny typ. Na tylnym wale można zamontować enkoder, koło ręczne lub równoważne. Jej moment trzymania sięga 2,48Nm(351,3oz.in) przy połączeniu jednobiegunowym i 3.4Nm(481.48oz.in) przy połączeniu dwubiegunowym.

Specyfikacja elektryczna

Numer części producenta: 24HS39-3008D

Typ silnika: jednobiegunowy/dwubiegunowy

Kąt kroku: 1,8 stopnia

Moment trzymania (dwubiegunowy): 3.4Nm(481.48oz.in)

Moment trzymania (jednobiegunowy): 2,48 Nm (351,3 uncji cala)

Prąd znamionowy (szeregowy bipolarny): 2A

Prąd znamionowy (dwubiegunowy równoległy): 4A

Prąd znamionowy (jednobiegunowy): 2,8A

Rezystancja fazowa (szereg bipolarny): 2,8 omów

Rezystancja fazowa (dwubiegunowa równoległa): 0,7 omów

Rezystancja fazowa (jednobiegunowa): 1,4ohm

Indukcyjność (serial bipolarny): 12,0 mH ± 20% (1 KHz)

Indukcyjność (bipolarna równoległa): 3,0 mH ± 20% (1 KHz)

Indukcyjność (jednobiegunowa): 3,0 mH ± 20% (1 KHz)

Specyfikacja fizyczna

Rozmiar ramy: 60x60mm

Długość ciała: 100mm

Średnica wału: Φ8,0 mm

Długość przedniego wału: 24mm

Długość tylnego wału: 13mm

Długość cięcia w kształcie litery D: 20mm

Liczba wyprowadzeń: 8

Długość ołowiu: 400mm

Waga: 1,6 kg
