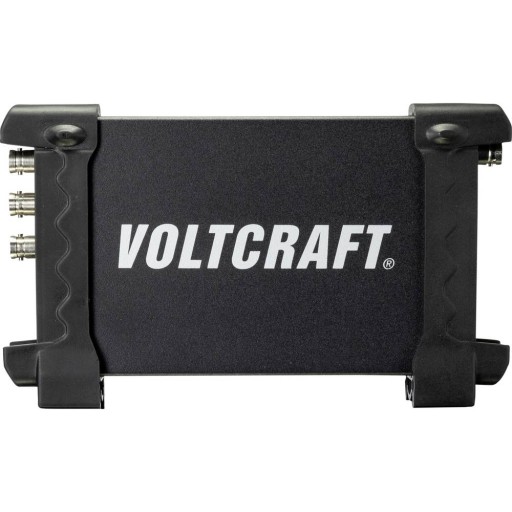

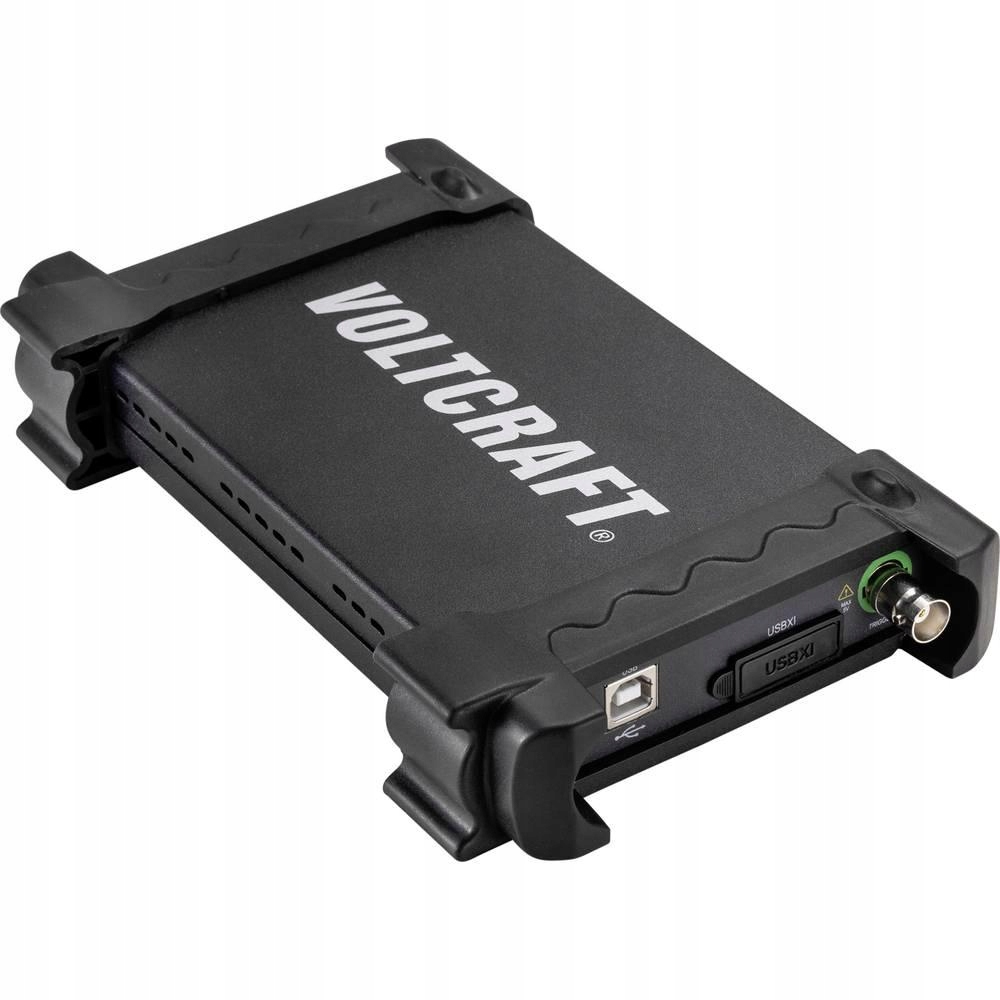

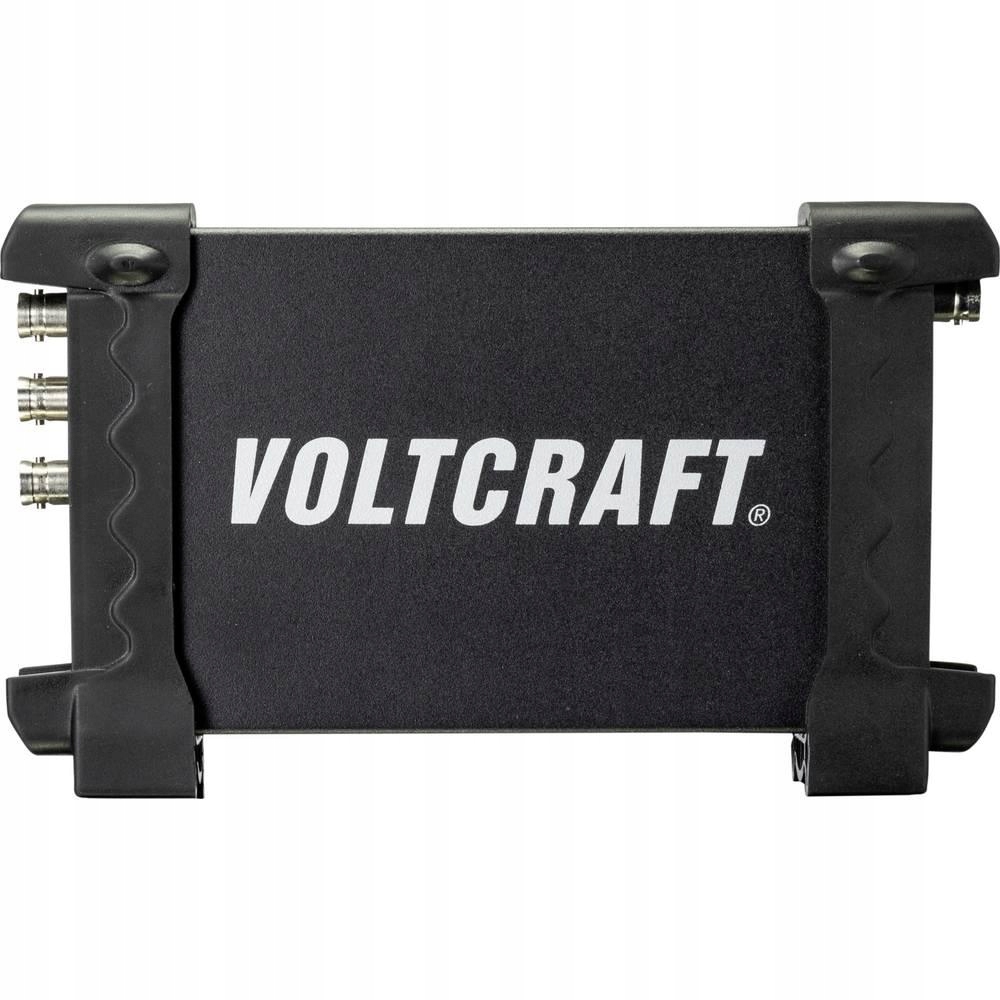

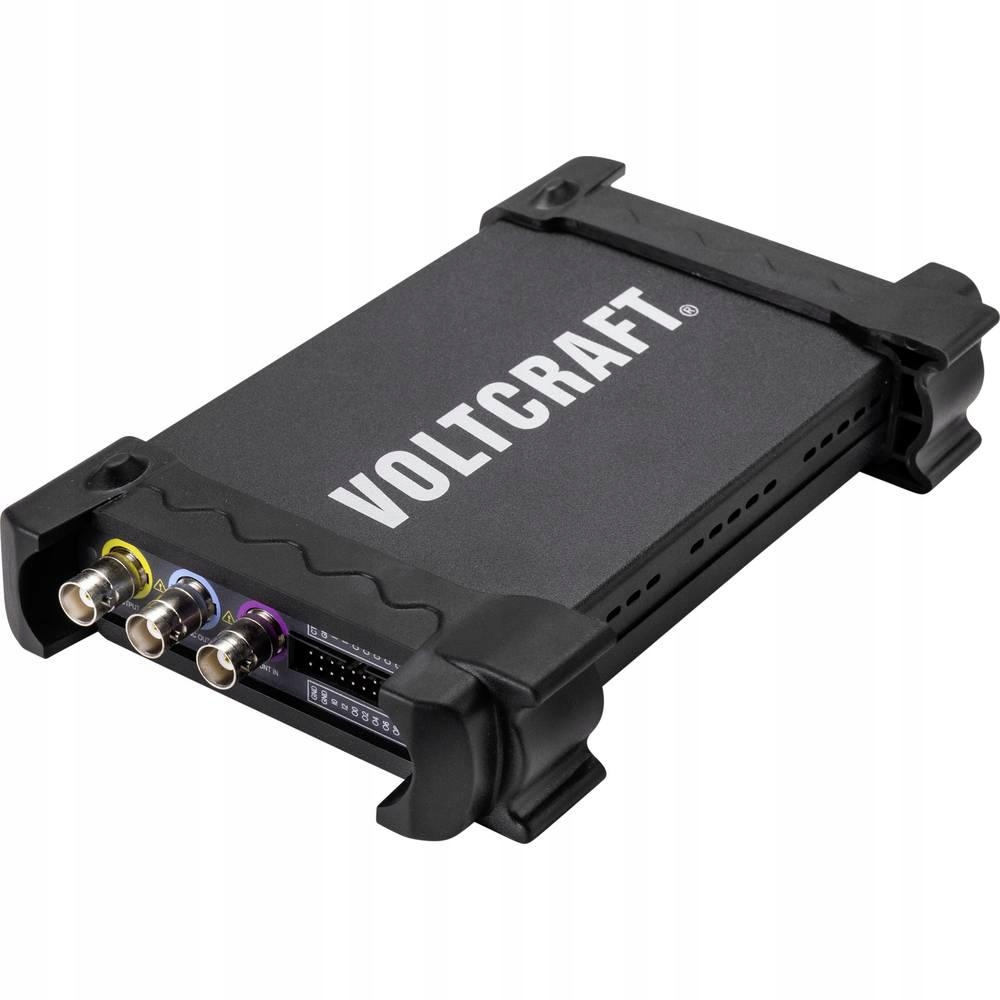

USB-генератор функций VOLTCRAFT DDS-3025

Generator funkcyjny USB VOLTCRAFT DDS-3025

Producent: VOLTCRAFT / Numer produktu: 1188090 / Waga produktu: 0.69kg / EAN: 4016138895056

Arbitralny generator funkcyjny

W połączeniu z komputerem wyposażonym w system operacyjny Windows oraz standardowy interfejs USB ten generator funkcji zyskuje przewagę nad innymi urządzeniami tego typu. USB i pamięć zainstalowana w tym dwukanałowym modelu dodatkowo umożliwia zapisywanie, transmisję i przetwarzanie wyników pomiarów. Urządzenie posiada kanał wyjściowy, za pomocą którego można generować sygnały arbitralne do częstotliwości 25 MHz lub sygnały sinusoidalne do 50 MHz. Urządzenie to posiada interfejs graficzny typowy dla konwencjonalnych urządzeń. Ustawienie odbywa się za pomocą oprogramowania. Wbudowany generator warstwowy i licznik częstotliwości umożliwiają zaawansowane analizy w systemach cyfrowych. Dzięki wbudowanej pamięci, dane dotyczące ustawienia urządzenia można odtworzyć z komputera. Zasilanie może zostać zapewnione poprzez opcjonalny zasilacz USB.

Cechy szczególne

• Pasmo przenoszenia 50 MHz (sinus)
• Częstotliwość próbkowania 200 MS/s
• Generator warstwowy
• Licznik częstotliwości 50 MHz
• Generowanie sygnałów zewnętrznych plików CSV, np. z sygnałów Tektronix

Charakterystyka

• 12-bitowa rozdzielczość pionowa

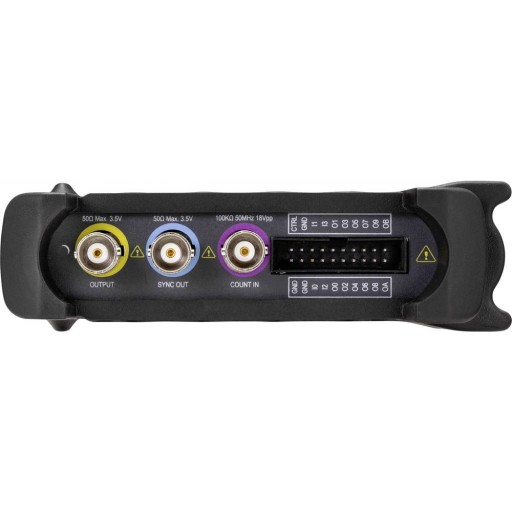

• Zewnętrzny wyzwalacz
• Wyjście synchroniczne
• Obsługa i regulacja za pomocą oprogramowania
• Kompatybilny z systemem LabView
• 4 wejścia cyfrowe (6-bitowy) i 12 wyjść cyfrowych (12-bitowych)
• Funkcja niezależnego działania poprzez wbudowaną pamięć (wymagany opcjonalny zasilacz USB)

Dane techniczne

• Dalsze dane techniczne: Generator: częstotliwość próbkowania: 200 MSa/s
• Amplituda: ±3.5 V
• Podziałka, częstotliwość: 0,1%
• Digital Level: LVCMOS
• Ilość kanałów: 1-kanałowy
• Interfejsy (generatory funkcji): USB
• Kalibracja: fabryczna (bez certyfikatu)
• Maksymalna częstotliwość: 50 MHz
• Pomiar częstotliwości (zewnętrzny): DC - 50 MHz
• Rodzaj sygnału wyjściowego: Sinus, prostokąt, piłokształtny, Trapez, arbitralny, szumy gaussa, białe szumy, AM/FM
• Szerokość produktu: 206 mm
• Waga: 400 g
• Współczynnik zawartości harmonicznych sinus: -50 dBc
• Wysokość produktu: 122 mm
• Wyświetlacz: LED
• Zakres częstotliwości (ARB): 1 Hz - 25 MHz
• Zakres częstotliwości (kwadrat): 1 Hz - 5 MHz
• Zakres częstotliwości (sinus): 1 Hz - 50 MHz
• Zakres częstotliwości (trójkąt): 1 Hz - 10 MHz

Zakres dostawy

• Kabel USB
• Kabel BNC BNC
• Płyta CD z oprogramowaniem
• Instrukcja obsługi
