18650 3S 20A 12,6 В BMS зарядное устройство

Ładowarka ochronna 3S 20A 12,6V BMS Li-ion ogniwa 18650 26650

Ilość: 1 szt.

Zastosowanie do płytek stykowych, modułów uruchomieniowych,arduino itp.

Dane techniczne:

• Zasilanie 12,6V
• Zabezpieczenie przed nadmiernym rozładowaniem ogniwa poniżej: 3.0v ± 0.05V
• Zabezpieczenie przed przeładowaniem - napięcie maksymalne na ogniwo 4,25V -4,35V +- 0,05v
• Max. prąd roboczy: 16A
• Maksymalny prąd rozruchowy pracy (chwilowy): 20A
• Maksymalny prąd ładownia: 20A
• Zakres temperatury pracy: -40 + 50 C
• Zabezpieczenie przed zwarciem.
• Ochrona przed przeładowaniem i nadmiernym rozładowaniem
• Zapewnienia bezpieczne korzystanie z akumulatora
• Wymiary: 60 x 20 x 4 mm (długość x szerokość x wysokość)

schemat podłączenia - na zdjęciu poniżej pola P- i P+ zasilanie

Ogniwa można łączyć szeregowo-równolegle (2x3), ale nie należy mieszać ogniw nowych i zużytych, a łączone ogniwa powinny mieć taką samą pojemność.

W przypadku gdy prąd BMSa jest niewystarczający, można łączyć wiele pakietów akumulatorów z BMSami równolegle.

Zasilacz do ładowania podłącza się do tych samych przewodów co obciążenie (P+,P-).

BMS ogranicza napięcie ładowania jednak nie kontroluje prądu ładowania. Do prawidłowej pracy zalecana jest więc przetwornica z ograniczeniem prądowym (CC), lub zasilacz o wydajności prądowej odpowiedniej dla ogniwa.

Należy w pierwszej kolejności przylutować styk B- następnie B1+, B2+, B+. Brak podłączenia pól B1+ i B2+ może powodować niedziałanie BMSa.

Kolejność lutowania P - i P+ nie ma znaczenia

cena dotyczy 1  sztuki

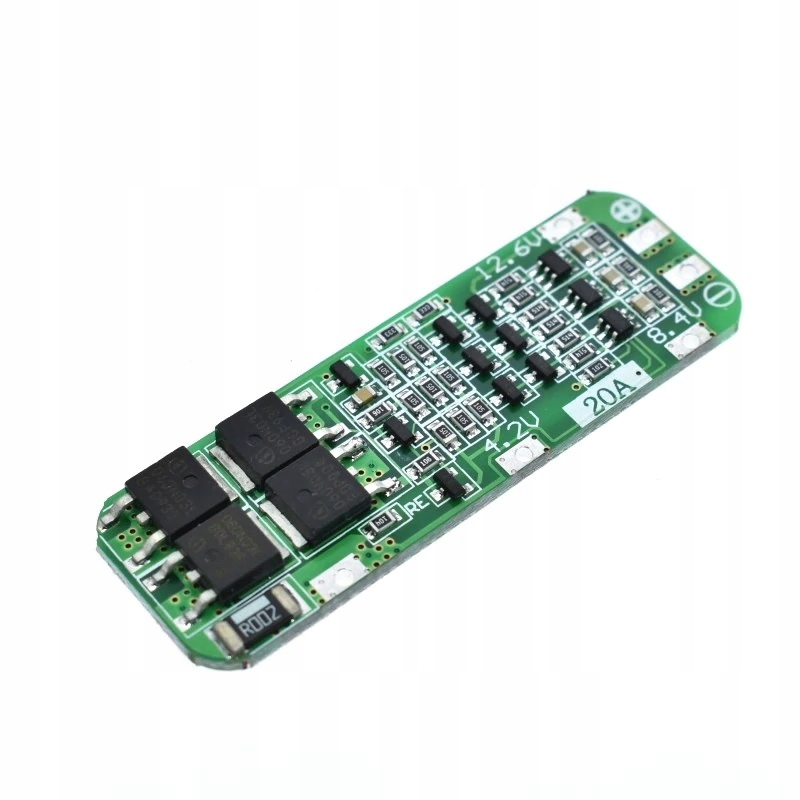

Zdjęcie podglądowe
