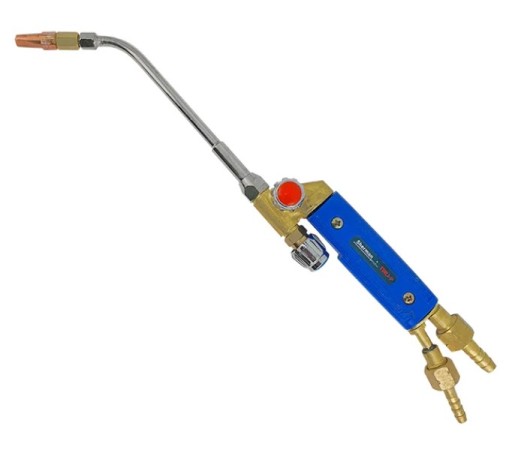

Palnik do lutowania twardego TWL1-F propan tlen SHERMAN

Palnik do lutowania TWL1 przeznaczony jest do lutowania, podgrzewania i opalania. Zasilany jest mieszanką tlenu z propanem (P).

KOMPLETNY ZESTAW

Palnik + króćce + nakrętki + zestaw dysz + pudełko - gotowy do pracy

1. OPIS

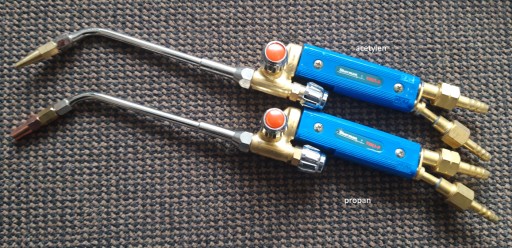

Palniki do lutowania Sherman TWL1-A oraz TWL1-P to smoczkowe (inżektorowe) palniki acetylenowo – tlenowe i

propanowo – tlenowe umożliwiający zmianę wydajności poprzez regulację przepływu tlenu do smoczka, oraz zmianę

wylotu. Regulacja tlenu odbywa się za pomocą specjalnego wrzeciona, spełniającego rolę zaworu odcinającego.

Dopływ gazu palnego jest regulowany poprzez zawór gazu palnego. Palniki przeznaczone są do lutowania metali i

stopów, podgrzewania i opalania.

3. PRZYGOTOWANIE DO PRACY

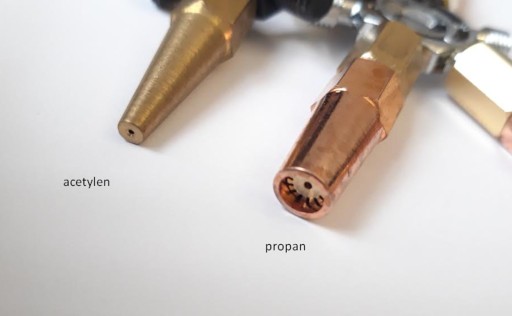

Dobrać właściwy wylot w zależności od rodzaju wykonywanych prac. Wylot dokręcić kluczem do uzyskania

szczelności. Nałożyć węże na króćce przyłączeniowe (tlenowy dolny króciec, gaz palny górny króciec). Węże muszą

być czyste i wolne od resztek smarów. Węże zacisnąć na króćcach opaskami zaciskowymi. Na reduktorach ustawić

właściwe ciśnienie tlenu i gazu palnego.

4. SPRAWDZENIE SZCZELNOŚCI

Sprawdzić szczelność poprzez zanurzenie w wodzie lub smarując wodą mydlaną. W przypadku stwierdzenia

nieszczelności usunąć ją poprzez silniejsze dokręcenie. W razie niemożności usunięcia nieszczelności oddać palnik

do naprawy w autoryzowanym serwisie. Praca palnikiem wskazującym jakiekolwiek nieszczelności jest

zabroniona i grozi poważnym wypadkiem!

5. ZAPALANIE PALNIKA I REGULACJA PŁOMIENIA

1. Otworzyć zawór gazu palnego o ¼ - ½ obrotu i zapalić palnik przy pomocy zapalarki

2. Stopniowo otwierać zawór tlenowy podgrzewającego aż do uzyskania białego stożka płomienia.

3. Otworzyć dźwignię tlenu tnącego. Wyregulować płomień.

6. INSTRUKCJA BHP

W trakcie pracy palnikiem należy przestrzegać ogólnie znanych przepisów dotyczących palników, węży, reduktorów i

butli do gazów oraz wymagań p. poż obowiązujących przy użytkowaniu gazów technicznych. Szczególnie należy

przestrzegać następujących zaleceń:

- Zachować pełną szczelność wszystkich połączeń palnika. Należy pamiętać, że gaz palny zmieszany z powietrzem

tworzy mieszankę wybuchową. Nie wolno sprawdzać szczelności połączeń otwartym płomieniem!

- W przypadku zatkania się podczas pracy otworu w dyszy natychmiast zgasić palnik i przeczyścić otwór.

- Zapalonego palnika nie odkładać w czasie przerw w pracy. Palnik trzymać tak, aby płomień był skierowany w dół lub

w górę i nie mógł poparzyć osób stojących obok.

- Należy zwracać uwagę, aby płomień palnika oraz iskry i odpryski metalu powstające podczas cięcia nie mogły

dosięgnąć węży, reduktorów, butli z gazem, itp.

- Zabrania się używać palnika w pobliżu materiałów łatwopalnych i wybuchowych.

- W czasie dłuższych przerw w eksploatacji palnika, zawory butlowe powinny być zamknięte.

- Butle do gazów technicznych należy chronić przed nadmiernym nagrzaniem lub oziębieniem. Zawór butlowy należy

otwierać powoli.

- Zabrania się jakichkolwiek przeróbek i modyfikacji palnika przez użytkowników.

7. SPECYFIKACJA KOMPLETU

1. Palnik TWL1-A lub TWL1-P 1 szt.

2. komplet 5 wylotów 1 szt.

3. króciec przyłączeniowy gazu palnego + nakrętka 1 kpl

4. króciec przyłączeniowy tlenu + nakrętka 1 kpl
