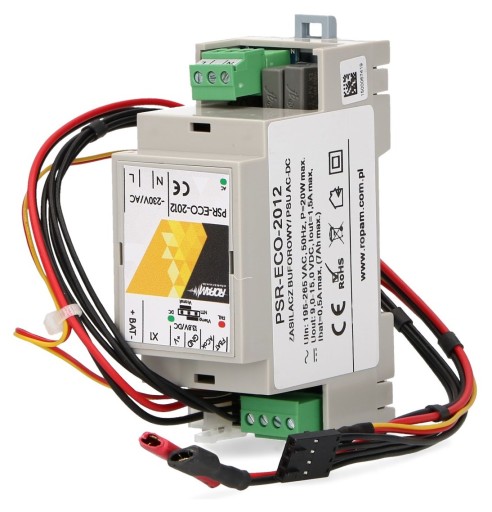

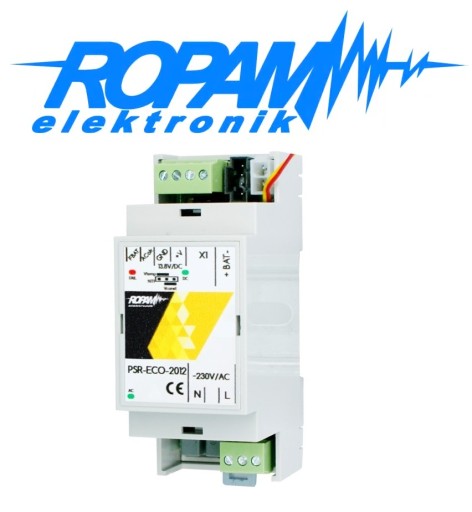

PSR-ECO-2012 БУФЕРНЫЙ ИСТОЧНИК ПИТАНИЯ НА DIN-РЕЙКУ ROPAM

PSR-ECO-2012 - Zasilacz buforowy AC/DC Ropam

PSR-ECO-2012 - Nadzorowany zasilacz buforowy DC, dedykowany do współpracy z modułami serii BasicGSM 2 i MultiGSM 2 i centralami serii OptimaGSM. Można go również wykorzystać do realizacji zasilania dowolnych innych urządzeń 12 V DC, których pobór mocy nie przekracza 20 W.

Do elementów wyróżniających zasilacza PSR-ECO-2012 można zaliczyć:

• Spełnia wymagania normy PN-EN 50131-6
• Posiada obudowę przystosowaną do montażu na szynie DIN
• Współpracuje z akumulatorami podtrzymującymi kwasowo-łowiowymi 1.2 Ah lub 7 Ah
• Cechuje się wysoką sprawność na poziomie 90%
• Posiada wyjścia techniczne: stan AC, stan akumulatora, inne awarie
• Posiada liczne zabezpieczenia: OCP, SCP, OHP, OVP, UVP
• Posiada separację galwaniczną PRI/SEC 3.5 kV
• Posiada optyczną sygnalizację pracy

Uwaga!

Zasilacz jest dedykowany do montażu w obudowach z indeksem "D", przykładowo O-R4D.

Specyfikacja techniczna:

• Napięcie zasilania 230 V AC
• Napięcie wyjściowe 12 V DC
• Buforowy TAK
• Wewnętrzny TAK
• Dedykowany akumulator Kwasowo-ołowiowy 1.2 Ah / 7 Ah
• Zabezpieczenie przeciwzwarciowe (SCP) TAK
• Zabezpieczenie przeciążeniowe (OLP) TAK
• Zabezpieczenie termiczne (OHP) TAK
• Współpraca BasicGSM 2, MultiGSM 2, OptimaGSM
• Zabezpieczenie nadnapięciowe (OVP) TAK
• Wyjścia techniczne TAK
• Sygnalizacja pracy TAK
• Zgodność z EN 50131-6 TAK

Zasilacz buforowy

Współpraca z akumulatorem podtrzymującym

Cechą charakterystyczną zasilacza jest możliwość współpracy z akumulatorem kwasowo-ołowiowym (SLA lub AGM), o pojemności 1.2 Ah lub 7 Ah. Po jego zastosowaniu zasilacz PSR-ECO-2012 może pracować w trybie buforowym, podtrzymującym pracę systemu w przypadku awarii sieci 230V AC. Zasilacz, po awarii sieci elektrycznej, przełącza się automatycznie w tryb akumulatorowy. Gdy sytuacja wróci do normy, zasilacz również wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora.

Do cech charakterystycznych zastosowanego obwodu akumulatora można zaliczyć:

• Dwufazowy proces ładowania: stałoprądowy i stałonapięciowy
• Automatyczna kompensacja napięcia ładowania +/- 3.3 mV/°C, względem temperatury 25 °C
• Obsługa funkcji dynamicznego testu i diagnostyki akumulatora
• Obwód akumulatora posiada również liczne zabezpieczenia, takie jak:
• Przeciążeniowe (OCP)
• Przeciwzwarciowe (SCP)
• Podnapięciowe (UVP)
• Przed odwrotną polaryzacją (RPP)

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz PSR-ECO-2012 cechuje się również wysoką sprawnością na poziomie aż 90%. Jedynie niewielka część energii jest wydzielana pod postacią ciepła podczas pracy ciągłej. Co za tym idzie, zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia mu zachowanie stabilnych parametrów przez cały czas działania.

Wyjścia techniczne

Kontrola stanu pracy zasilacza

Zasilacze Ropam serii PSR-ECO są wyposażone w wyjścia techniczne typu otwarty kolektor (OC). Przy ich pomocy zasilacz można podłączyć do centrali lub modułu alarmowego i monitorować jego stan.

Zastosowane wyjścia techniczne umożliwiają sygnalizację:

• Stany napięcia AC
• Stanu akumulatora
• Innych awarii zasilacza

Zabezpieczenia zasilacza PSR-ECO-2012:

• Przeciążeniowe (OCP)
• Przeciwzwarciowe (SCP)
• Temperaturowe (OHP)
• Nadnapięciowe (OVP)
• Podnapięciowe (UVP)

Proszę pamiętać o sprawdzeniu zakładki z dodatkowymi informacjami poniżej, w miarę dostępności będą tam zamieszczane: instrukcje obsługi, karty katalogowe, instrukcje montażu czy różnego rodzaju poradniki.
