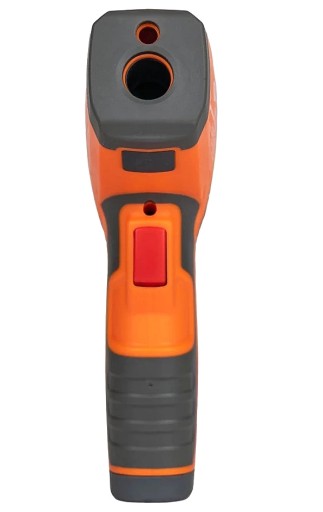

SONEL DIT-200 Измерение температуры пирометром Бесконтактное -50–1000 °C

Pirometr

SONEL DIT-200

✅ Dokładny bezkontaktowy pomiar temperatury.

Pomiary temperatury w zakresie -50°C...1000°C

✅ Emisyjność regulowana w zakresie od 0,10 do 1,00.

✅ Rozdzielczość od 0,1°C i 0,1°F

✅ Alarmy progowe: dolny i górny.

W zestawie znajduje się:

• 1 szt. Pirometr DIT-200
• 1 szt. Sonda do pomiaru temperatury (typ K)
• 2 szt. Bateria LR03 AAA 1,5 V
• 1 szt. Kabura
• Certyfikat Kalibracji

DIT-200

✅ Zaawansowany wskaźnik laserowy określi zasięg kołowego pola mierzonego obszaru. DIT-200 wskazuje jego obwód laserem wielopunktowym.

✅ Nowoczesna obudowa to wysoka wytrzymałość i szereg udogodnień zapewniających ergonomię obsługi za pomocą jednej ręki.

✅ Funkcje specjalne wspomagają pomiary.

👉🏼 Pirometry pokazują temperaturę maksymalną, minimalną, różnicową i średnią.

👉🏼 Ponadto użytkownik może ustawić wartości progowe alarmów: wysokotemperaturowego oraz niskotemperaturowego.

CECHY

✅ Współczynnik D:S równy 20:1.

✅ Współpraca z zewnętrzną sondą temperaturową - zakres pomiaru temperatury -50°C...1370°C.

✅ Automatyczne wyłączenie AUTO-OFF.

✅ Wzmocniona budowa o stopniu ochrony IP54.

✅ Wskaźnik laserowy: okrągły

✅ Złącze na sondę typu K

✅ Wyświetlanie temperatury MAX, MIN, DIF, AVG.

✅ Automatyczne zatrzymanie wyniku pomiarów (HOLD).

✅ Wybór jednostki temperatury: °C / °F.

ZASTOSOWANIA

👉 Pomiar temperatury transformatorów.

👉 Kontrola temperatury szynoprzewodów oraz połączeń.

👉 Monitorowanie stanu urządzeń grzewczych i chłodzących.

👉 Kontrola temperatury materiałów w procesach metalurgicznych.

👉 Sprawdzanie nagrzewania się rolek i łożysk taśmociągów transportowych.

Współczynnik emisyjności

☑️ Jest to parametr, który określa zdolność materiału do oddawania promieniowania podczerwonego. Przyjmuje wartości z przedziału 0…1.

• Wartość równa 1 oznacza emisyjność ciała doskonale czarnego, pochłaniającego całe promieniowanie.
• Wartość równa 0 oznacza emisyjność ciała doskonale białego (stuprocentowe odbijanie promieniowania).

☑️ Każdy obiekt ma własny współczynnik emisyjności, zależny od rodzaju materiału, chropowatości powierzchni, kąta obserwacji, długości fali i temperatury

Współczynnik D:S

☑️ Parametr D:S (odległość w stosunku do pola plamki, ang. distance to spot) określa relację między odległością pirometru od badanego obiektu a średnicą jego kołowego pola widzenia, skąd zbiera promieniowanie.

☑️ Strefa podlegająca pomiarowi staje się większa wraz z oddalaniem się od niej miernika, czyli maleje udział powierzchni badanego obiektu w obrębie tego pola.

☑️ Stąd im mniejszy jest mierzony cel, tym mniejsza powinna być odległość od niego.

☑️ Współczynnik D:S ma zatem istotny wpływ na dokładność i precyzję odczytu temperatury.

A- Zakres temperatury w podczerwieni

1. Zakres temperatury w podczerwieni
2. D:S
3. Rozdzielczość
4. Zakres temperatury w podczerwieni
5. Dokładność

B- Zakres temperatury dla sondy K

1. Zakres
2. Rozdzielczość
3. Zakres
4. Dokładność

Specyfikacja Techniczna

🔧 Wyświetlacz LCD: segmentowy, z podświetlaniem

🔧 Wrażliwość widmowa: 8~14 μm

🔧 Współczynnik emisyjności: regulowany cyfrowo w zakresie 0,10...1,00

🔧 Półprzewodnikowa dioda laserowa

• moc wyjściowa: <1 mW
• długość fali 630~670 nm
• klasa lasera laser klasy 2 (II)

🔧 Zasilanie 2x bateria AAA 1,5 V

🔧 Wskazania przekroczenia zakresu symbol “----”

🔧 Czas reakcji 150 ms

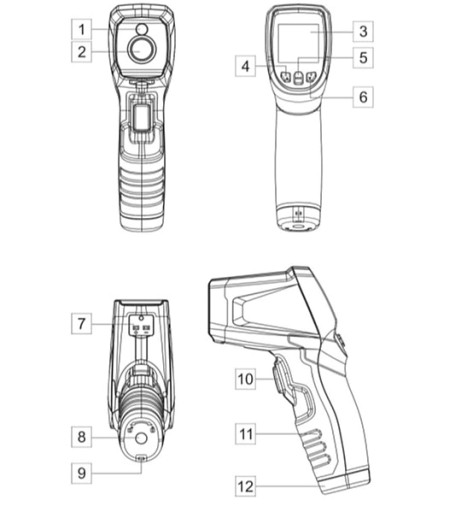

OPIS DIT-200

1. Laser
2. Czujnik podczerwieni
3. Wyświetlacz
4. Przycisk/ laser
5. Przycisk zmiany trybu MODE
6. Przycisk/ podświetlenie wyświetlacza
7. Gniazdo sondy typu K
8. Gniazdo statywu
9. Ucho do montażu paska
10. Spust pomiarowy temperatury
11. Uchwyt
12. Pokrywa zasobnika baterii

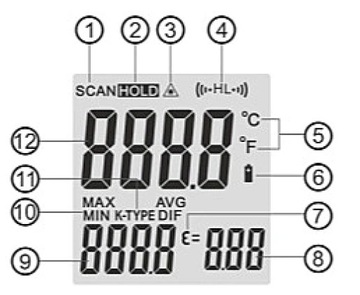

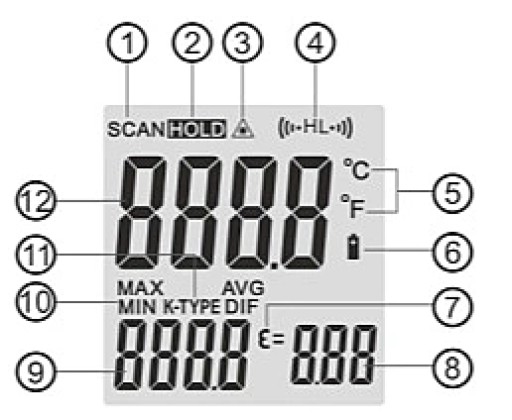

WYŚWIETLACZ DIT-200

1. Wskaźnik pomiaru
2. Zatrzymanie wyświetlanych danych
3. Symbol włączenia lasera
4. Symbol alarmu wartości wysokiej (HAL) i niskiej (LAL)
5. Jednostka pomiaru
6. Sygnalizacja rozładowanej baterii
7. Symbol emisyjności
8. Wartość temperatury maksymalnej, minimalnej, średniej, różnicowej, sondy K (MAX, MIN, AVG, DIF, K-TYPE)
9. Symbole temperatury maksymalnej, minimalnej, średniej, różnicowej (MAX, MIN, AVG, DIF)
10. Wskaźnik podłączenia sondy K
11. Odczyt zmierzonej temperatury
