Miernik Widełkowy Prądu AC

SONEL CMP-200F

✅ Miernik Sonel CMP-200F jest nowoczesnym przyrządem pomiarowym, które przykuwa uwagę zgrabną formą i prostym, intuicyjnym interfejsem.

✅ Zawiera m.in. takie funkcje jak: odczytywanie skrajnych wartości MAX i MIN, automatyczny pomiar napięć AC/DC, latarkę oraz wiele innych.

✅ Z uwagi na kompaktowe wymiary, sprawdzi się wszędzie tam, gdzie nie ma wiele miejsca - np. w ciasnych rozdzielnicach.

✅ Dzięki otwartym cęgom pomiary są szybsze i łatwiejsze.

✅ Z kolei funkcja LowZ zapewni prawidłowy odczyt wartości napięcia także, gdy nastąpi zjawisko napięć widmowych.

✅ Dodatkowym atutem jest podświetlony ciągle wyświetlacz, który zapewnia znakomitą czytelność w każdych warunkach.

ZESTAW CMP-200F

✅ W skład standardowego kompletu dostarczanego przez producenta wchodzą:

• 1 szt. miernik CMP-200F,
• 1 szt. komplet przewodów pomiarowych do CMM (CAT IV, M) – WAPRZCMM2,
• 2 szt. bateria LR6 1,5 V,
• 1 szt. futerał,
• instrukcja obsługi,
• karta gwarancyjna,
• certyfikat kalibracji.

Sonel CMP-200F

✔️ Łączy w sobie prostotę, szybkość pomiarów oraz wszechstronność.

✔️ Zawiera wszystkie niezbędne funkcjonalności i udogodnienia takie jak: wbudowana latarka, odczyt wartości skrajnych MAX i MIN, automatyczny pomiar napięć AC/DC i wiele innych.

✔️ Obsługa urządzenia jest wyjątkowo łatwa i nieskomplikowana.

✔️ W tym kompaktowym urządzeniu niewielkie wymiary idą w parze z rozbudowanymi możliwościami pomiarowymi, szybkością pomiaru i ergonomią – a to wszystko w atrakcyjnej cenie.

Zasady ogólne podczas użytkowania CMP-200F

✅ Przyrząd powinien być obsługiwany wyłącznie przez osoby odpowiednio wykwalifikowane i przeszkolone w zakresie BHP

✅ Nie wolno przekraczać maksymalnych limitów sygnału wejściowego,

✅ W trakcie pomiarów napięcia nie należy przełączać urządzenia w tryb pomiaru prądu lub rezystancji i odwrotnie,

Zasady ogólne podczas użytkowania CMP-200F

✅ W przypadku zmiany zakresów zawsze należy odłączyć przewody pomiarowe od mierzonego obwodu

✅ Sondy pomiarowe należy trzymać w miejscu do tego przeznaczone, ograniczone specjalną barierą, w celu uniknięcia przypadkowego dotknięcia nieosłoniętych części metalowych

✅ Jeżeli w trakcie pomiaru na ekranie pojawi się symbol OL, oznacza to, że wartość mierzona przekracza zakres pomiarowy

Pomiar prądu

Aby wykonać pomiar prądu, należy:

• ustawić przełącznik obrotowy w pozycji 200A,
• ustawić widełki pomiarowe tak, by pomiędzy nimi, na wysokości strzałek, znajdował się pojedynczy przewód,
• odczytać wynik pomiaru na wyświetlaczu.

❌ Przed pomiarem prądu za pomocą widełek należy odłączyć przewody pomiarowe.

< ul>

Cechy podstawowe

• Zliczanie: 6.000 cyfr
• HOLD
• Automatyczny wybór zakresu

Cechy zaawansowane

• Otwarte cęgi pomiarowe
• Bezkontaktowy wskaźnik napięcia
• MIN / MAX
• Pomiar TRMS

Cechy pozostałe

• Automatyczne wyłączanie urządzenia
• Wskaźnik rozładowanej baterii
• Wbudowana latarka
• Beeper

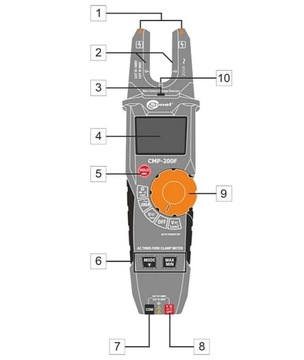

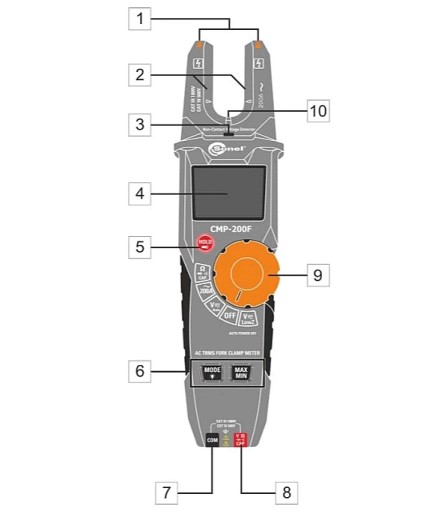

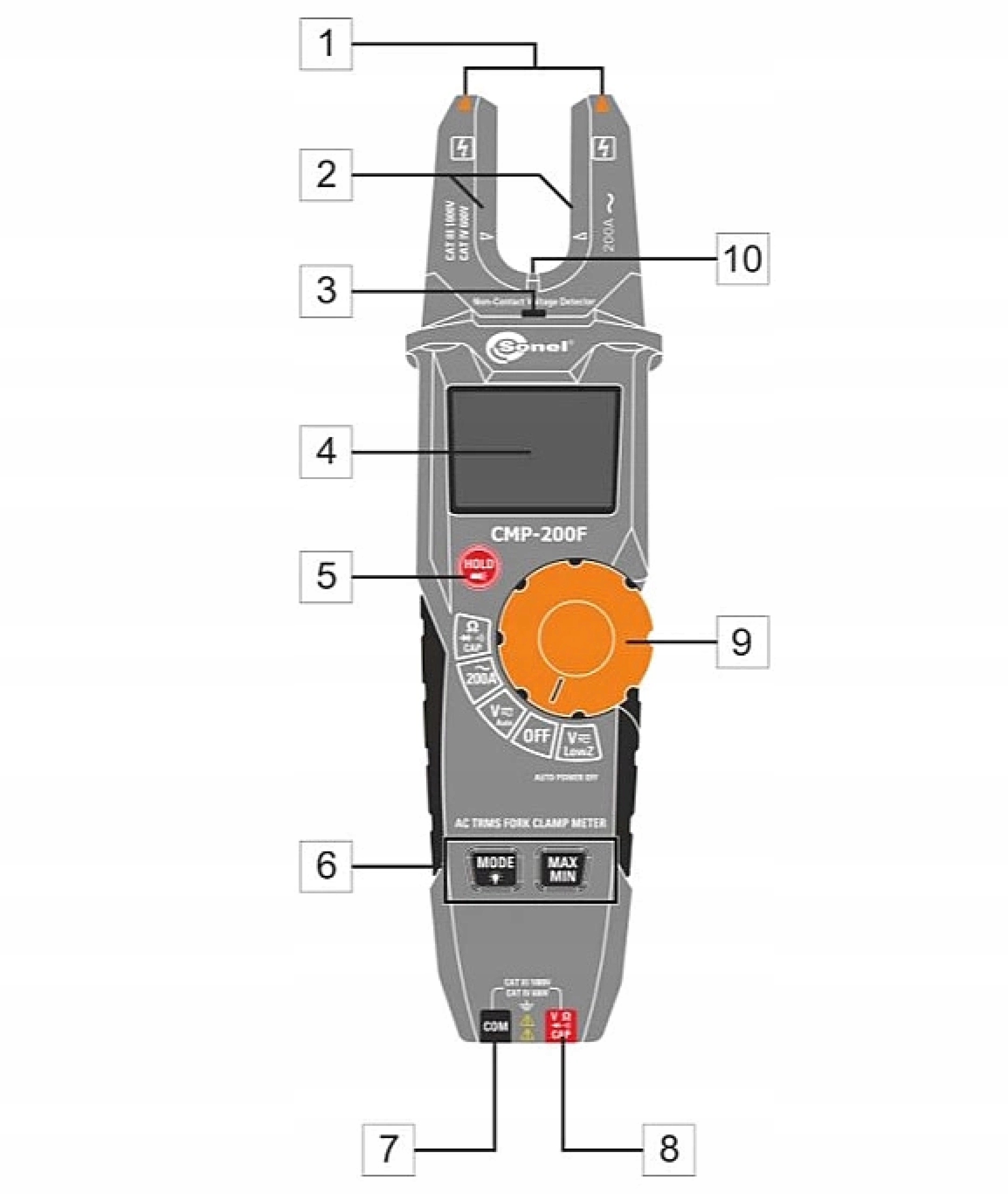

Budowa CMP-200F

1. Bezdotykowy wskaźnik napięcia
2. Widełki pomiarowe
3. Kontrolka bezdotykowego wskaźnika napięcia
4. Wyświetlacz LCD
5. Przycisk HOLD

• Zatrzymanie wyniku pomiaru na wyświetlaczu (nacisnąć krótko)
• Tryb latarki (nacisnąć i przytrzymać)

6- Przyciski funkcyjne

• Przycisk MODE
• Przycisk MAX/MIN – wyświetlenie największej/najmniejszej spośród rejestrowanych aktualnie wartości

7- Gniazdo pomiarowe COM- Wejście pomiarowe wspólne dla wszystkich funkcji pomiarowych oprócz pomiaru prądu.

8- Gniazdo pomiarowe V CAP- Wejście pomiarowe dla wszystkich pomiarów oprócz pomiaru prądu.

9- Przełącznik obrotowy

10- Latarka

< ul>

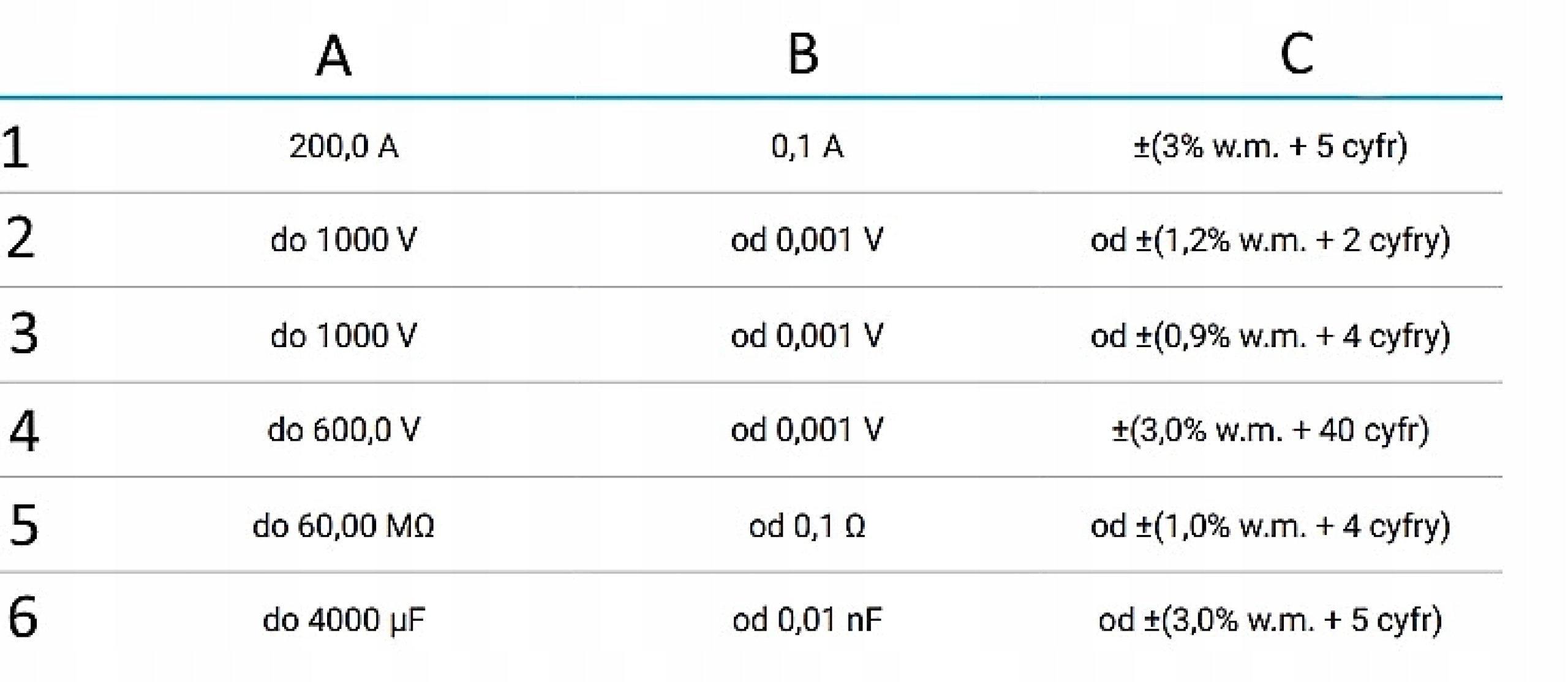

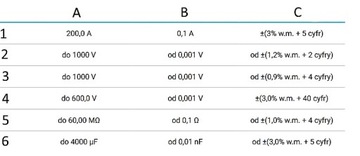

Specyfikacja Techniczna:

Oznaczenia w tabeli

• A- Zakres
• B- Rozdzielczość
• C- Dokładność
• 1- Prąd AC
• 2- Napięcie AC
• 3- Napięcie DC
• 4- Niskoimpedancyjny pomiar napięcia Low Z
• 5- Rezystancja
• 6- Pojemność

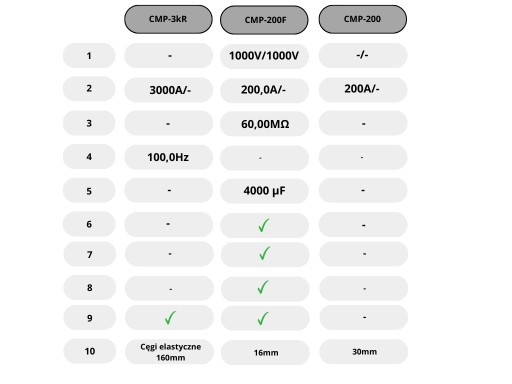

Porównanie mierników

Oznaczenia w tabeli

1. Napięcie AC/DC
2. Prąd AC/DC
3. Rezystancja
4. Częstotliwość
5. Pojemność
6. Bezdotykowa sygnalizacja napięcia
7. Ciągłość
8. LOW-Z
9. Pomiar true RMS
10. Maks. średnica mierzonego przewodu
