ДВУХКАНАЛЬНЫЙ ЦИФРОВОЙ ОСЦИЛЛОСКОН HANTEK DSO2D10 2в1 2X100МГц + ГЕНЕРАТОР 25МГц

APP0000136

OSCYLOSKOP CYFROWY DWUKANAŁOWY HANTEK DSO2D10 2x100MHz + GENERATOR 25MHz

Oscyloskop Hantek DSO2D10 to zaawansowane narzędzie pomiarowe, które łączy w sobie funkcje oscyloskopu cyfrowego i generatora sygnałów w jednym kompaktowym urządzeniu. Jest to idealne rozwiązanie dla elektroników, inżynierów i hobbystów, którzy potrzebują precyzyjnego i wszechstronnego instrumentu do pomiaru i analizy sygnałów elektronicznych.

W zestawie znajdują się:

• Oscyloskop Hantek DSO2D10
• Sonda oscyloskopowa  z wbudowanym dzielnikiem nacięcia x1/x10
• dwa kable BNC z krokodylkami
• Przewód USB
• Przewód zasilający
• Instrukcja obsługi polska oraz angielska

Dane techniczne generatora:

• Ilość kanałów: 1,
• Częstotliwość próbkowania: 200MSa/s,
• Rozdzielczość pionowa: 12 bitów,
• Maksymalna częstotliwość: 25 MHz,
• Standardowe przebiegi: sinusoida, kwadrat, rampa, Exp, szum, DC,
• Przebieg arbitralny: Arb1, Arb2, Arb3, Arb4,
• Sin: 0,1 Hz do 25 MHz,
• Sygnał prostokątny: 0,1 Hz do 10 MHz,
• Sygnał trójkątny: 0,1 Hz do 1 MHz,
• Długość fali: 4KSa,
• Dokładność częstotliwości: 100 ppm (<10 kHz) 50 ppm (>10 kHz),
• Rozdzielczość częstotliwości: 0,1 Hz lub 4 bity,
• Amplituda wyjścia: 10mV do 7Vp-p (wysoka impedancja), 5mV~3,5Vp-p (50Ω),
• Offset DC: ±3,5 V, wysoka impedancja, ±1,75 V, 50 Ω,
• Rozdzielczość wyjścia: 100 μV lub 3 bity,
• Dokładność wyjścia: 2% (1 kHz),
• Impedancja wyjściowa 50 Ω.

Dane techniczne oscyloskopu:

• Ilość kanałów: 2,
• Częstotliwość próbkowania: 1GSa/s (pojedynczy kanał) 500MSa/s (dwa kanały),
• Rozdzielczość: do 12 bitów,
• Sprzężenie wejściowe: DC, AC, GND,
• Impedancja wejściowa: 1MΩ±2% 20pF±3pF,
• Współczynnik tłumienia sondy: 1X, 10X, 100X, 1000X,
• Napięcie znamionowe: 300V CAT II,
• Maksymalne napięcie wejściowe: 300VRMS (10X),
• Interpolacja kształtu fali: (sin x)/x,
• Maksymalna długość zapisu: 8M (jeden kanał), 4M (dwa kanały),
• Zakres skali poziomej: 2ns/div~100s/div 1, 2, 5 krok po kroku,
• Tryb podstawy czasu: Y-T, X-Y, Roll,
• Przesunięcie zera: ±0.5 div x minimalny bieg podstawy czasu,
• Dokładność pomiaru częstotliwości próbkowania i czasu opóźnienia: ±25ppm,
• Pasmo częstotliwości: 100 MHz,
• Czas narastania: 2,4 ns,
• Rozdzielczość pionowa: 8 bitów, każdy kanał próbkuje jednocześnie,
• Czułość pionowa: 2mV/div do 10V/div,
• Zakres offsetów ≥ 200mV/div, ±1V, ＜200mV/div ±50V,
• Operacje matematyczne: +, -, ×, ÷, FFT,
• Okno FFT: Prostokąt, Hanning, Hamming, Blackman, Bartlett, Flattop,
• Limit szerokości pasma: 20 MHz,
• Typ wyzwalania: zbocze, szerokość impulsu, nachylenie, przekroczenie czasu, okno, wzór, interwał, UART, LIN, CAN, SPI, IIC,
• Zakres poziomu wyzwalania: ±5 działek od środka ekranu,
• Tryb wyzwalania: Auto, Normalny, pojedynczy,
• Zakres wstrzymania 8ns do 10s,
• Różnica napięcia między kursorami △V,
• Różnica czasu między kursorami △T,
• Odwrotność △T, w hercach (1/△T),

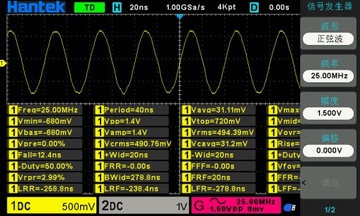

• Pomiar automatyczny: częstotliwość, okres, średnia, peak-to-peak, RMS, minimum, mixmum, czas narastania, czas opadania, + szerokość, - szerokość, podstawa, góra, środek, amplituda, overshoot, preshoot, różnica faz zbocza narastającego, różnica faz zbocza opadającego, + duty, - duty, średnia okresu, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF,
• Rodzaj pomiaru DC RMS, AC RMS, DC,
• Pomiar częstotliwości: 6 bitowy.

Specyfikacja urządzenia

• Wyświetlacz kolorowy LCD TFT o przekątnej 7" i rozdzielczości 800 x 480 pikseli z możliwością regulacji jasności podświetlenia,
• Interfejs: USB Host，USB Device,
• Wyjście kompensacji sondy,
• Napięcie wyjściowe: 2Vpp wejście ≥1MΩ obciążenie,
• Częstotliwość: 1kHz,
• Zasilanie: 100-120 VAC RMS(±10%), 45Hz do 440Hz, CATⅡ, 120-240VACRMS(±10%), 45Hz do 66Hz, CATⅡ,
• Pobór mocy: <30W,
• Bezpiecznik T, 3.15A, 250V, 5x20mm,
• Temperatura pracy: 0 do 50 °C,
• Wymiary 318 x 110 x 150 mm,
• Waga: 1900 g.

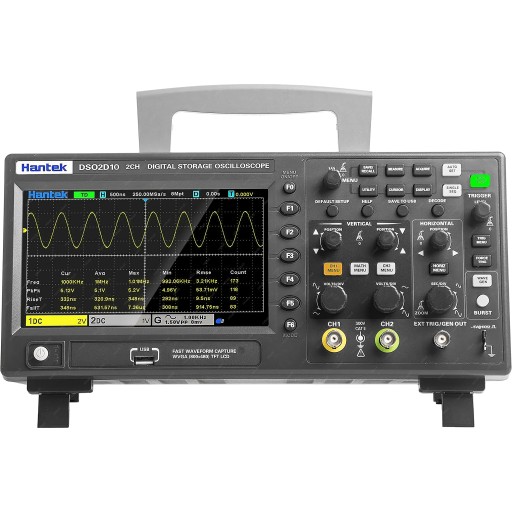

Oscyloskop DSO2D10 wyposażony jest duży kolorowy wyświetlacz TFT o przekątnej 7 cali i wysokiej rozdzielczości 800x480 pix.  Szukając nowego oscyloskopu cyfrowego na rynku mamy bardzo szeroki wybór różnych modeli w dużej rozpiętości cenowej.

Jeżeli szukamy podstawowego oscyloskopu cyfrowego do zastosowań serwisowych w warsztacie lub dla początkującego elektronika hobbysty to wybór modelu DSO2D10 wydaje się być złotym środkiem.

Oscyloskop DSO2000 Hantek umożliwia obserwację przebiegów  do 100MHz co wydaje się być rozsądną wartością. W bardzo atrakcyjnej cenie  otrzymujemy prosty oscyloskop cyfrowy z przejrzystą i łatwą obsługą i dużym czytelnym wyświetlaczem.

Wielofunkcyjność i wysoka jakość

DSO2D10 oferuje imponującą rozdzielczość ekranu oraz szybkość próbkowania, co pozwala na dokładne analizowanie sygnałów o różnej częstotliwości i formie.

Urządzenie posiada dwa niezależne kanały pomiarowe, co umożliwia jednoczesne monitorowanie dwóch sygnałów lub porównywanie ich charakterystyk.

Pomimo zaawansowanych funkcji, oscyloskop ma kompaktową konstrukcję, co ułatwia przenoszenie i przechowywanie.

Wbudowany generator sygnału i wyświetlacz

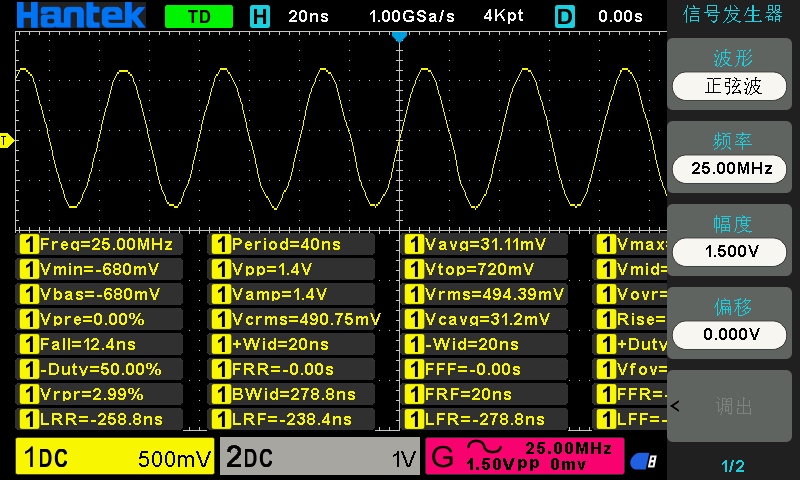

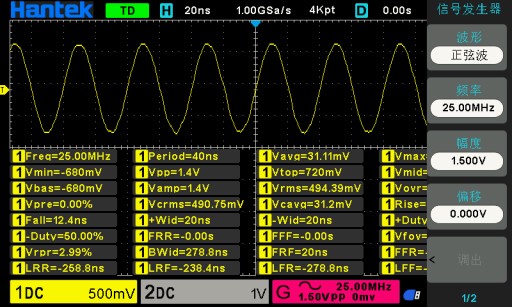

Wbudowany generator sygnałów pozwala na generowanie różnych rodzajów sygnałów, w tym fal sinusoidalnych, prostokątnych, trójkątnych, impulsowych i wielu innych. Możesz dostosowywać częstotliwość, amplitudę i inne parametry generowanego sygnału.

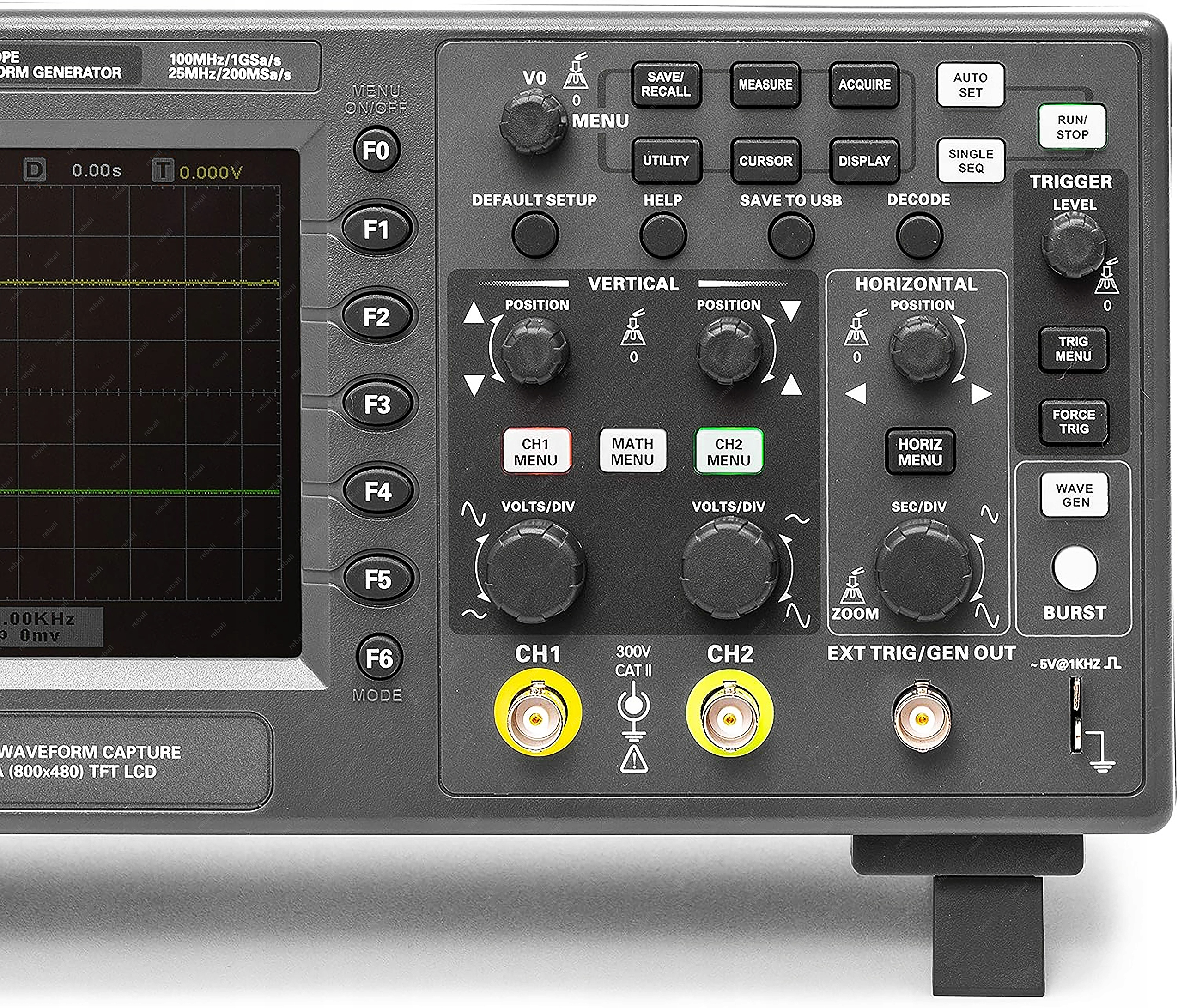

Urządzenie wyposażono w duży ekran, który ułatwia konfigurację i obsługę. Intuicyjny interfejs użytkownika zapewnia wygodną nawigację po funkcjach oscyloskopu.

Konfiguracja i funkcje

DSO2D10 oferuje szereg zaawansowanych funkcji analizy sygnałów, takich jak FFT, wykresy XY, automatyczna detekcja impulsów, wykresy wodospadowe itp. Dzięki nim możesz dokładnie zbadać parametry sygnału i jego charakterystyki.

Możesz zapisywać dane pomiarowe na różnych nośnikach, co ułatwia analizę i dokumentację wyników pomiarów.

DSO2D10 jest łatwy w kalibracji, co zapewnia dokładność pomiarów.

Wbudowany dodatkowy generator funkcyjny. DDS - Direct Digital Synthesis. AWG - Arbitrary Waveform Generator

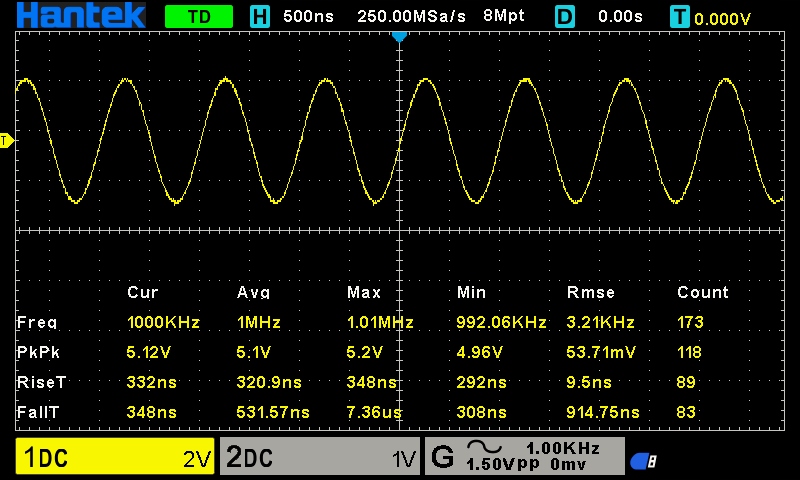

32 rodzaje pomiarów automatycznych ze statystyką.

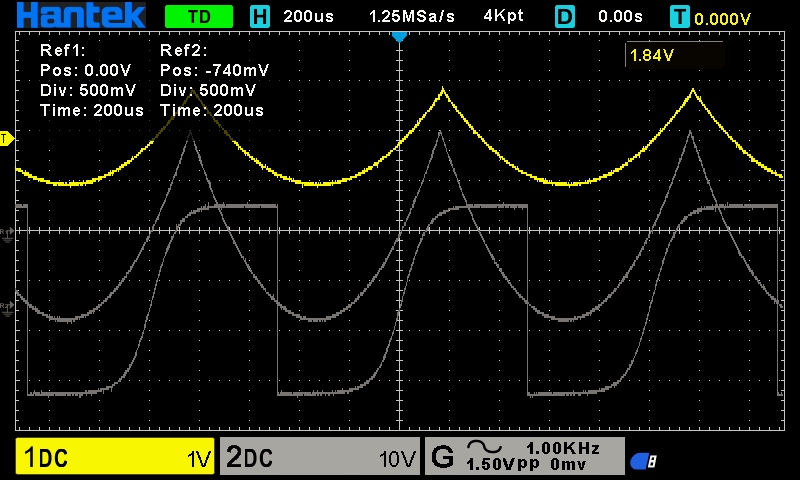

Można zapisać 10 zestawów przebiegów odniesienia, zapis przebiegów csv oraz ustawień, funkcja zrzutu ekranu jednym kliknięciem przez USB.

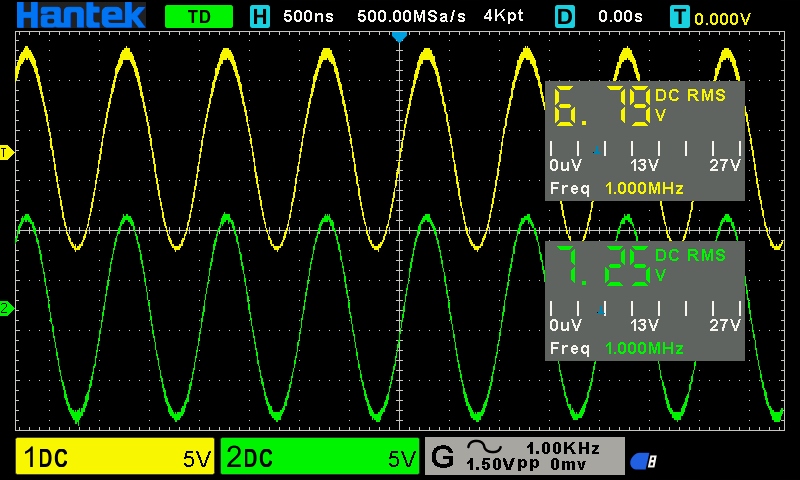

Wbudowany cyfrowy multimetr DVM Digital Volt Meter 3 cyfrowy dla każdego z kanałów, 6 cyfrowy miernik częstotliwości.

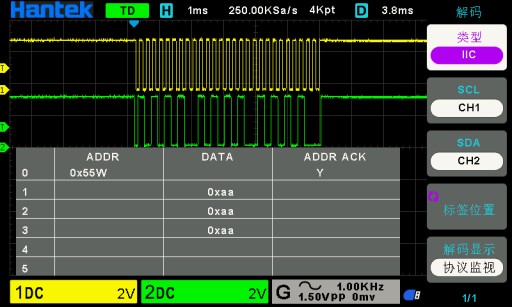

Wyzwalanie i dekodowanie magistrali szeregowych z funkcją monitorowania protokołu.

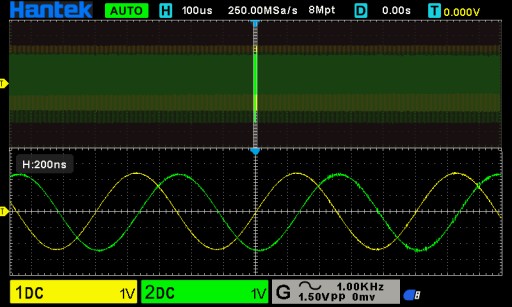

Długość rekordu pamięci do 8Mpts pozwala zredukować zniekształcenia przebiegu i odtworzyć go w rzeczywistości.

PASS / FAIL - funkcja dobry/zły, tworzenie masek.

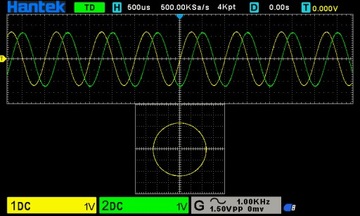

Tryb XY - krzywa Lissajous (czyt. lisażu), wyświetlanie w dwóch osobnych oknach.

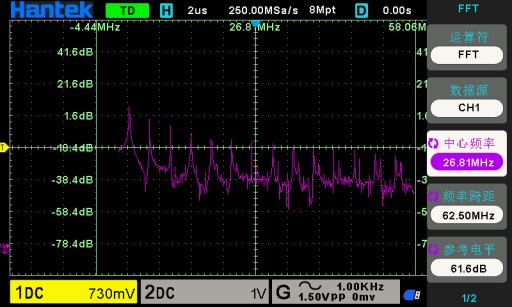

Operacje matematyczne,  analiza FFT.
