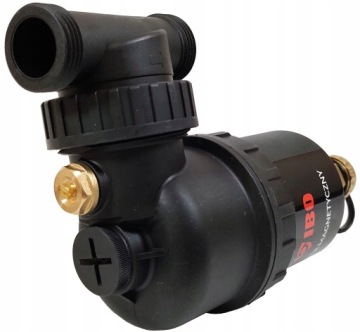

МАГНИТНЫЙ ФИЛЬТР ГРЯЗЕОТДЕЛИТЕЛЯ 1 IBO I-003

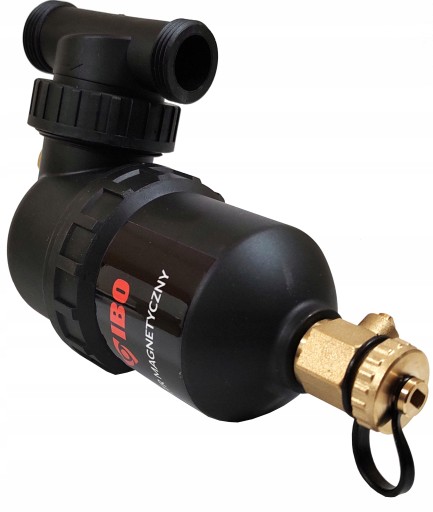

SEPARATOR ZANIECZYSZCZEŃ FILTR MAGNETYCZNY 1 CAL IBO I-003

Filtr Magnetyczny zaprojektowany został w celu zatrzymywania zanieczyszczeń znajdujących się w układach centralnego ogrzewania.

Współczesne układy wyposażone w wysoko wydajne układy zasilane kotłami, narażone są na awarie oraz zmniejszenie wydajności i efektywności pracy poprzez zanieczyszczenia tlenkami żelaza, czyli głównym składnikiem rdzy, które powstają w wyniku korozji i odkładają się w formie osadu. Cząsteczki tlenku żelaza krążą po całym obiegu grzewczym odkładając się w newralgicznym punktach instalacji i narażając cały układ na awarię np. pomp, zaworów, czy wymienników ciepła, a sama wydajność grzewcza kotła spada, co przekłada się na zwiększone koszty ogrzewania.

Zastosowanie filtrów magnetycznych/separatorów zanieczyszczeń, umożliwia zwiększenie ochrony całego systemu grzewczego poprzez usunięcie większości zanieczyszczeń stałych, w skład których wchodzi żelazo lub tlenki żelaza zawieszone w płynie układu grzewczego. Filtry mogą być stosowane w instalacjach, w których występuje ciągła cyrkulacja czynnika grzewczego. Czynnik grzewczy może składać roztworu wody oraz glikolu, gdzie zawartość glikolu nie przekracza 50%. Filtry mogą być również stosowane w układach solarnych oraz chłodniczych zatrzymując dodatkowo takie zanieczyszczenia jak piasek.

Zalety:

• Do stosowania w układach c.o. oraz solarnych
• Podwójny sposób filtracji
• Łatwość usuwania zanieczyszczeń
• Duża moc magnesu
• Najwyższej jakości materiał

Zasada działania:

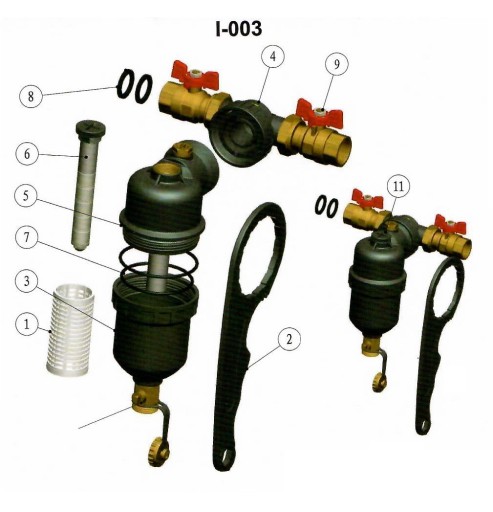

Działanie separatora magnetycznego oparte jest na zasadzie hydrocyklonu w połączeniu z magnetyczną i mechaniczną eliminacją zanieczyszczeń. Czynnik z instalacji grzewczej wpływający do komory separatora wprawiany jest w ruch wirowy oraz poddany działaniu pola magnetycznego. Następuje separacja cząstek magnetycznych. Zanieczyszczenia stałe są wychwytywane przez filtr siatkowy umieszczony w dolnej części separatora. Zanieczyszczenia trafiają do osadnika. Oczyszczony czynnik grzewczy po przejściu przez filtr siatkowy przepływa przez zewnętrzny płaszcz filtroosadnika do instalacji.

Dane techniczne

• przyłącza: 1’’
• maksymalna temperatura medium: 90°C
• maksymalne ciśnienie pracy: 8 bar
• maksymalny przepływ: 100 l/min
• filtracja: ≥500μm
• siła magnesu: 9000 Gauss
• materiał wykonania: PA66 + włókno szklane/miedź

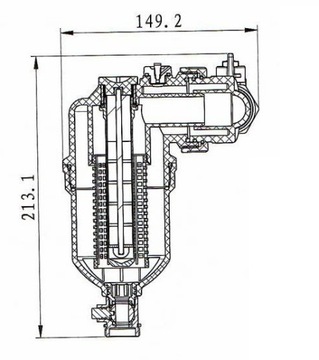

• wymiary: 149 x 213 mm
• waga: 1480g

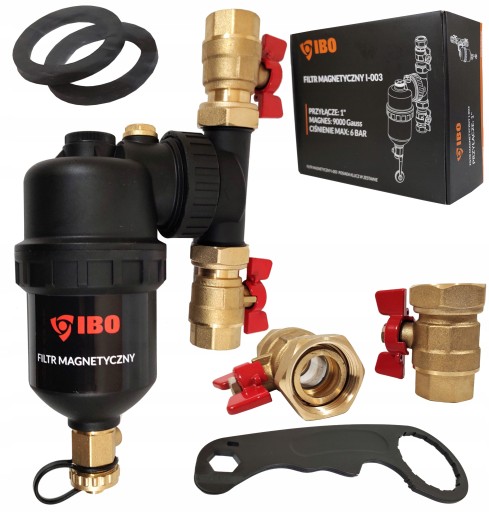

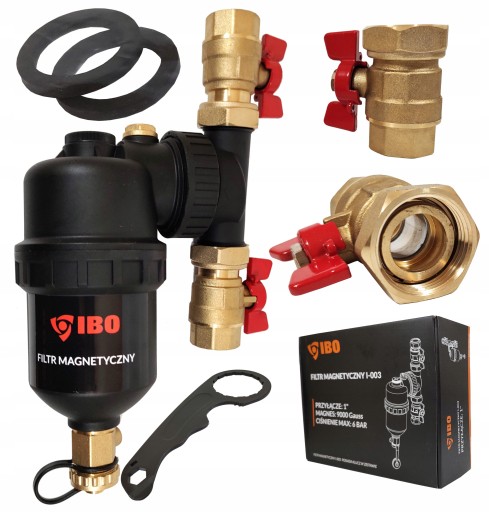

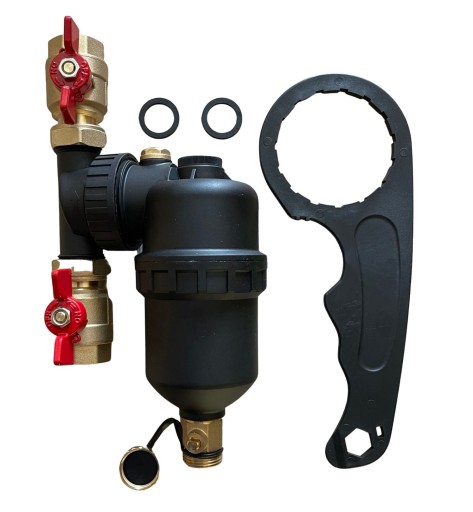

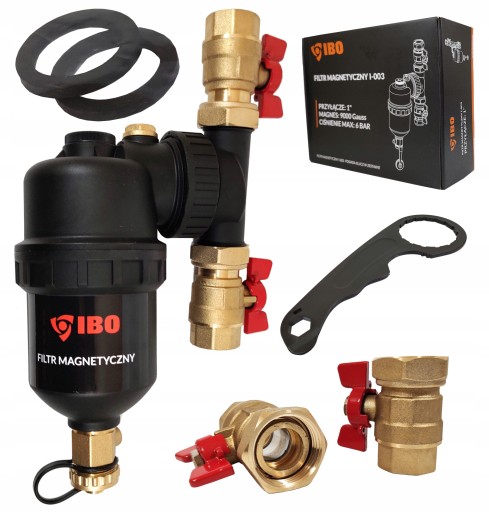

W komplecie uszczelki oraz klucz montażowy.

Montaż na rurociągach pionowych i poziomych.
