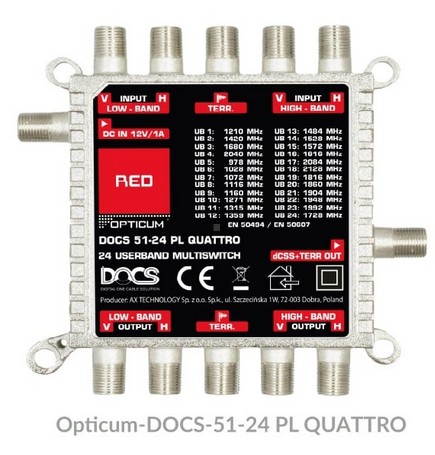

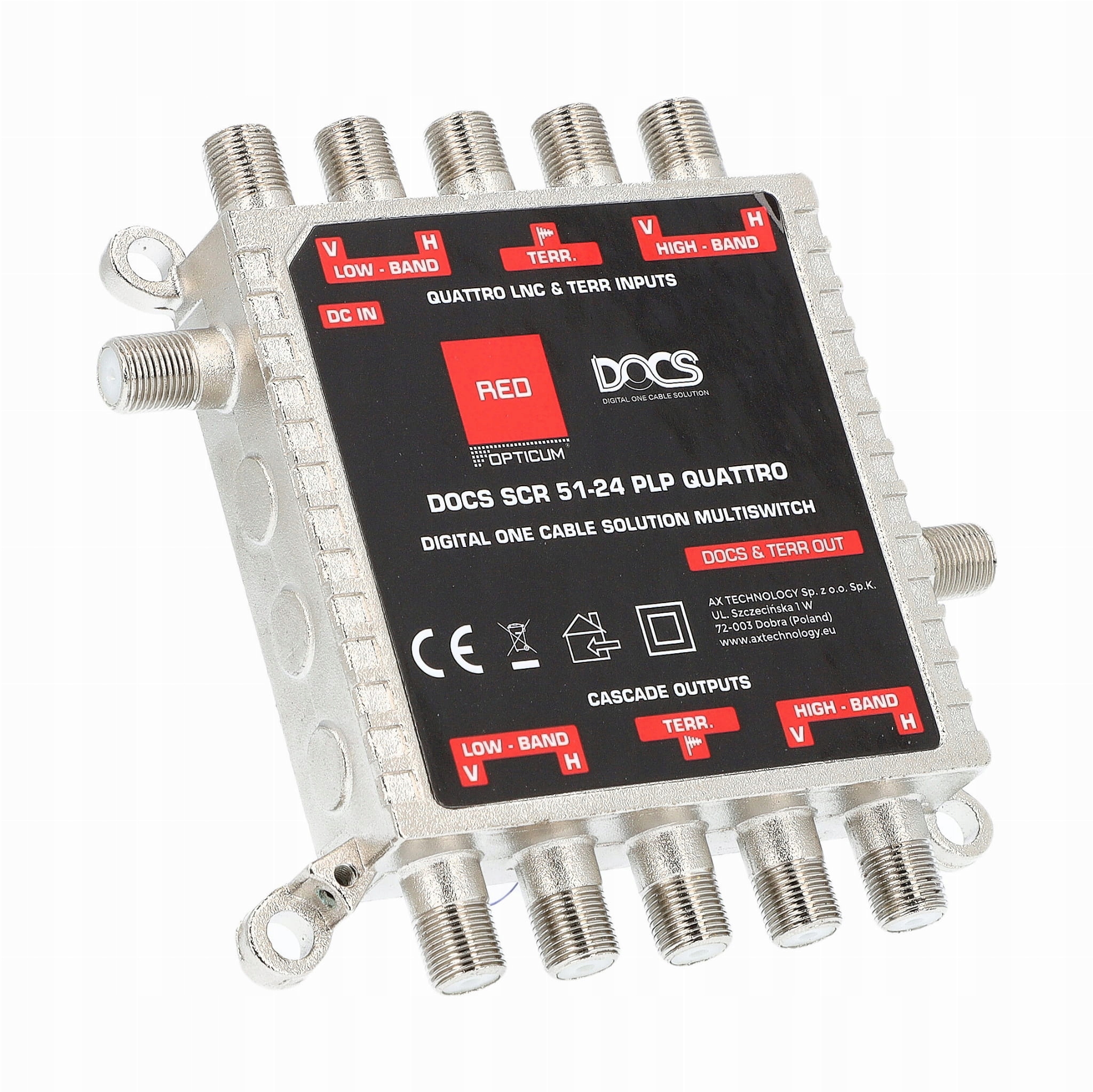

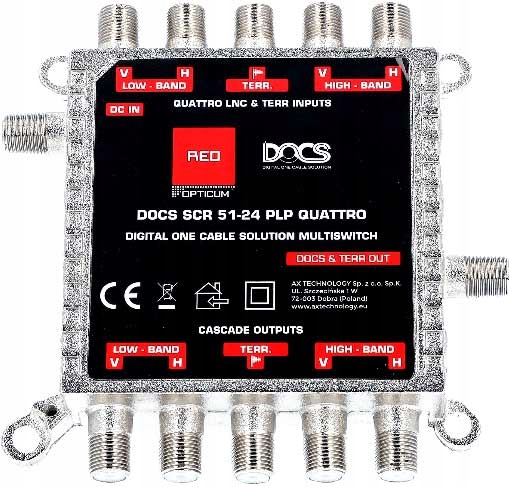

Мультисвитч 4/5 Opticum DOCS SCR 51-24 PLP QUATTRO

MULTISWITCH OPTICUM RED DOCS SCR 51-24 PLP QUATTRO - 1 SAT

Opis produktu:

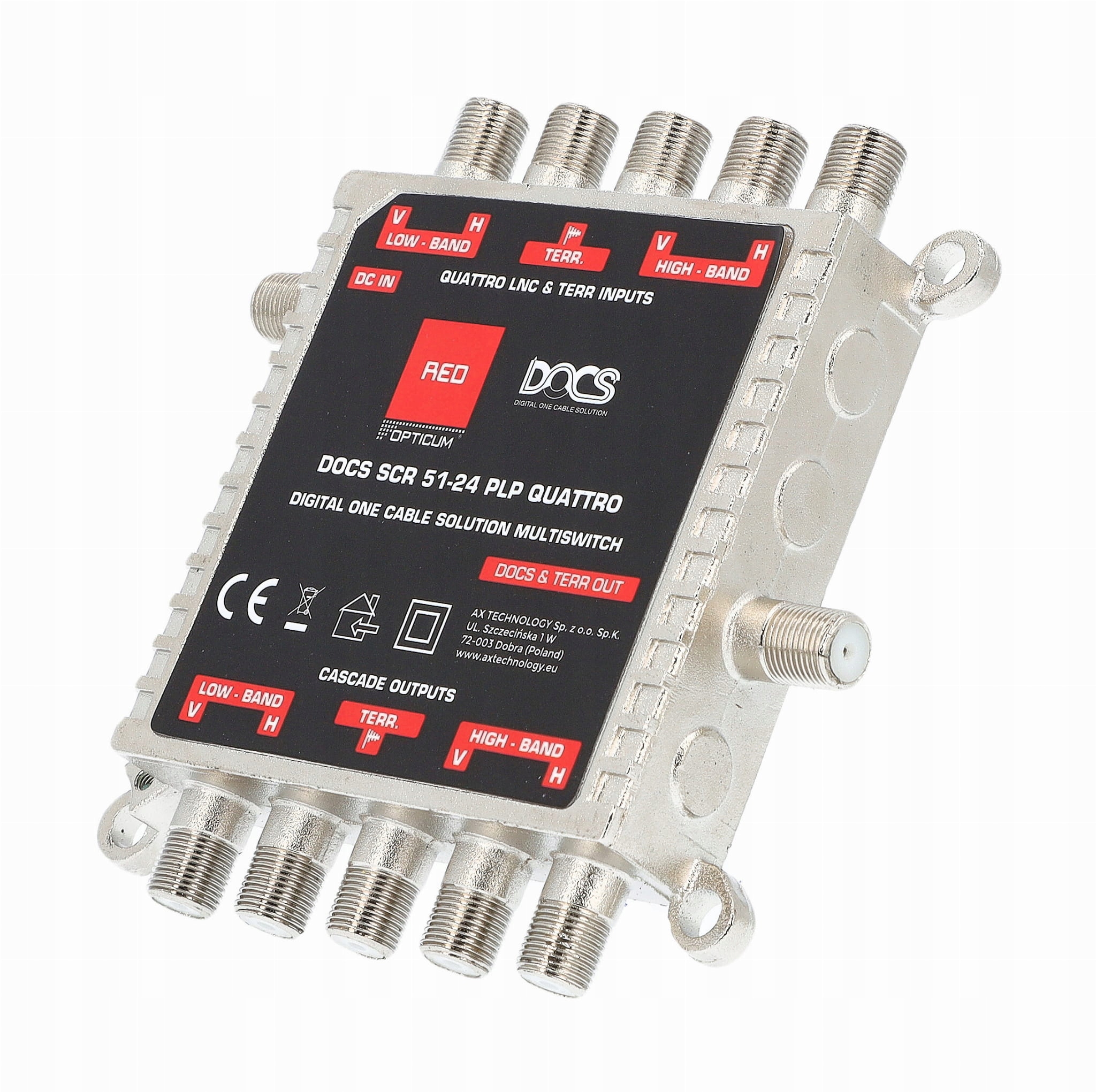

Multiswitchem do dystrybucji sygnału DOCS - DIGITAL ONE CABLE SOLUTION jest umieszczony w solidnej obudowie i może w łatwy sposób zostać połączony kaskadowo.

Multiswitch DOCS przeznaczony jest do dystrybucji sygnałów satelitarnych, naziemnych oraz radiowych w domowej instalacjach.

Umożliwia podłączenie do 24 użytkowników. Obudowa wyposażona jest w uziemienie oraz uchwyt mocujący do montażu na ścianie.

Wysoka jakość połączenia zapewnia niezmiennie wysoką jakość odbioru.

Dzięki wyjściu kaskadowemu multiswitch może zostać rozszerzony o dodatkowe multiswitche DOCS lub klasyczne multiswitche.

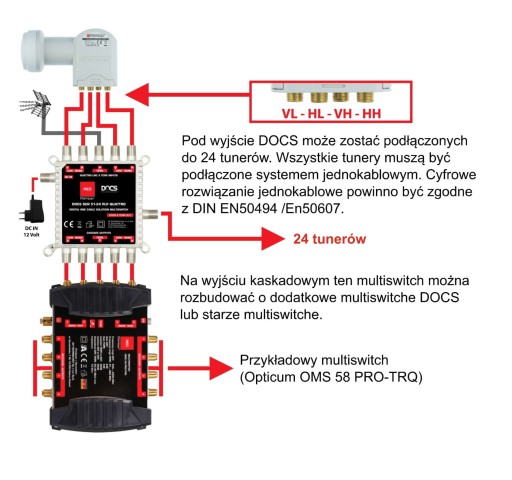

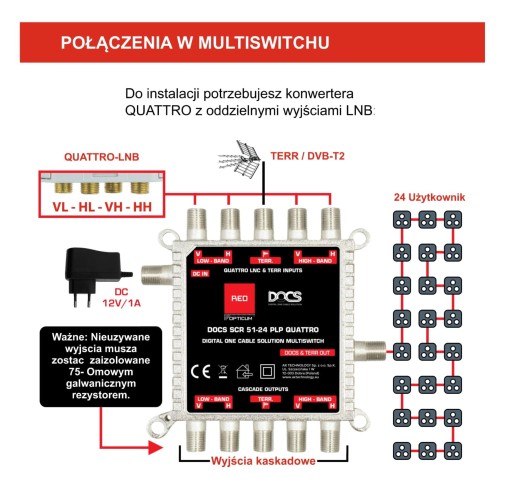

PRZYKŁADY ZASTOSOWANIA MULTISWITCHA:

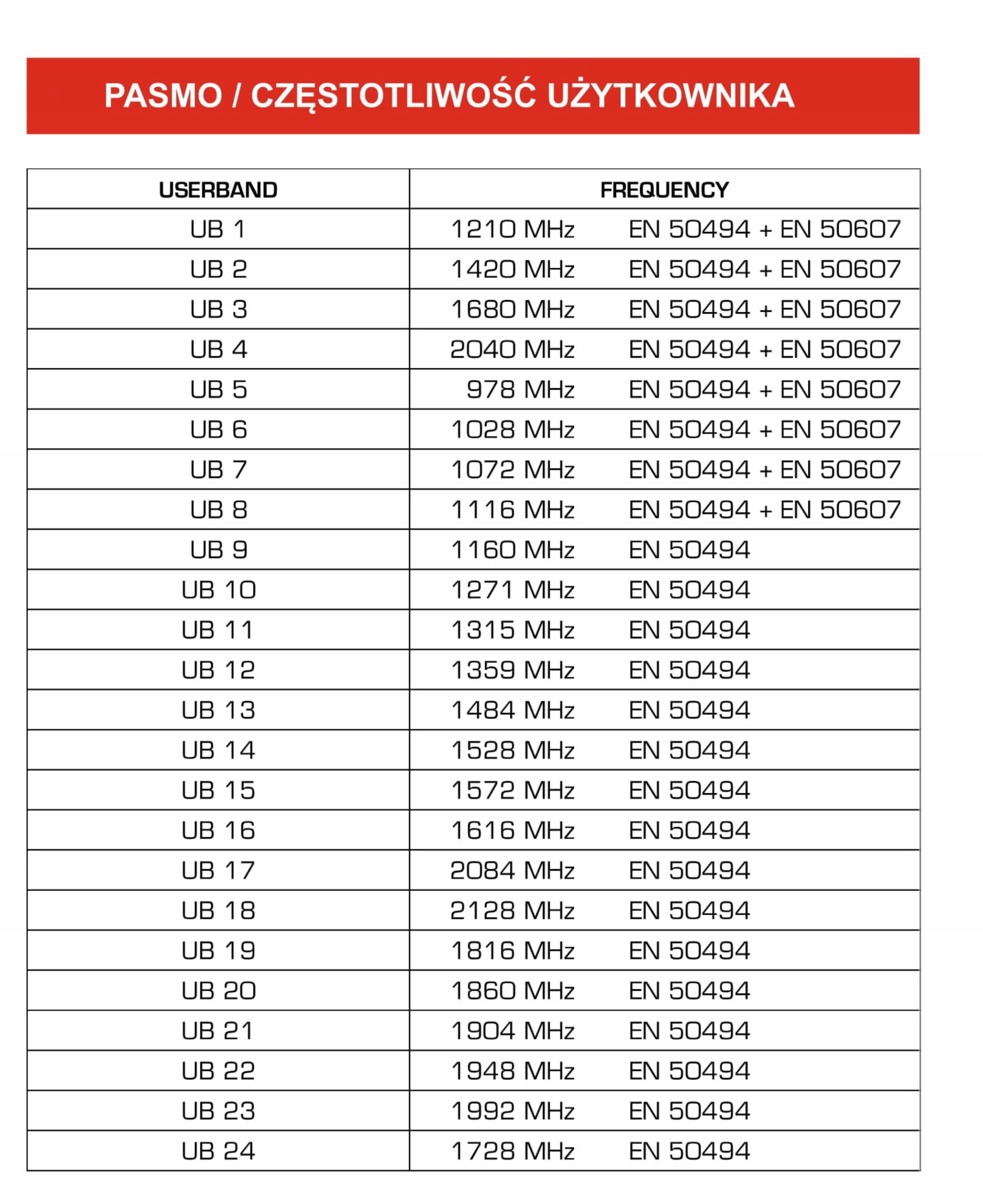

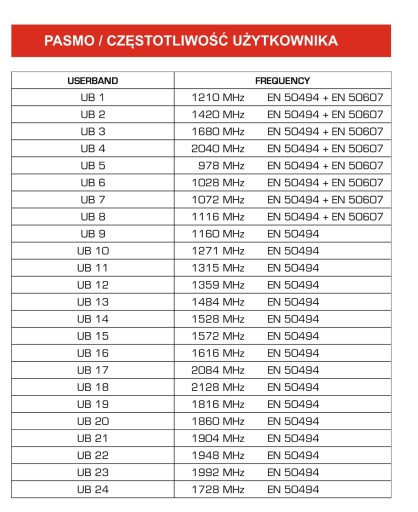

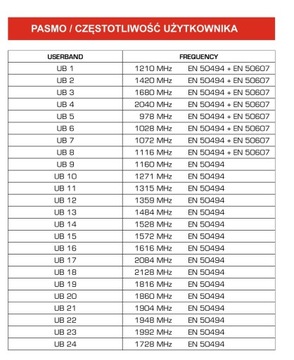

Wykaz częstotliwości:

1 - 1210MHz (EN50494 + EN50607)

2 - 1420MHz (EN50494 + EN50607)

3 - 1680MHz (EN50494 + EN50607)

4 - 2040MHz (EN50494 + EN50607)

5 - 978MHz   (EN50494 + EN50607)

6 - 1028MHz (EN50494 + EN50607)

7 - 1072MHz (EN50494 + EN50607)

8 - 1116MHz (EN50494 + EN50607)

9 - 1160MHz (EN50607)

10 - 1271MHz (EN50607)

11 - 1315MHz (EN50607)

12 - 1359MHz (EN50607)

13 - 1484MHz (EN50607)

14 - 1528MHz (EN50607)

15 - 1572MHz (EN50607)

16 - 1616MHz (EN50607)

17 - 2084MHz (EN50494)

18 - 2128MHz (EN50494)

19 - 1816MHz (EN50494)

20 - 1860MHz (EN50494)

21 - 1904MHz (EN50494)

22 - 1948MHz (EN50494)

23 - 1992MHz (EN50494)

24 - 1728MHz (EN50494)

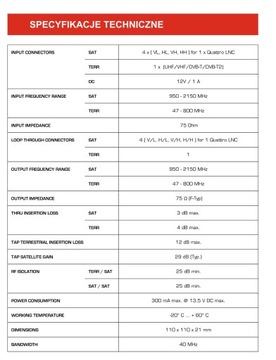

Parametry techniczne:

- Wejście : 4+1

- Wyjście : 4+1

- Wyjście DOCS: 1 x 24

- Impedancja wejść/wyjść: 75 Ohm

- Impedancja wejść/wyjść : 75 Ohm

- Zakres częstotliwości wyjścia SAT: 950-2150MHz

- Zakres częstotliwości wejścia SAT: 950-2150MHz

- Zakres częstotliwości wejścia TERR: 47-800MHz

- Tłumienie sygnału naziemnego: 12dB max.

- Wzmocnienie sygnału SAT: 29dB

- Strata sygnału SAT: 3dB

- Strata sygnału TERR: 4dB

- Izolacja TERR/SAT: 25dB min.

- Izolacja SAT/SAT: 25dB min.

- Pobór prądu: 300mA 13,5V DC max

- zasilacz zewnętrzny: 12V / 1A

- Zakres temperatury pracy: -20...+60C

- Wymiary: 110 x 110 x 21cm

- Waga: 148g

Standardowo zaprogramowane urządzenie współpracuje z większością tunerów z SCR/Unicable I/II oraz współpraca z odbiornikami platform:

- NC+: 4kUltraBOX, mediaBOX, turboBOX, wifiPremiumbox+, BOX+, PVR BOX+,

- Cyfrowy Polsat: Evobox PVR, Mini HD 2000, HD3000, HD5000, HD 5500S, HD 6000, PVR HD 7000.

Urządzenie posiada uziemienie.

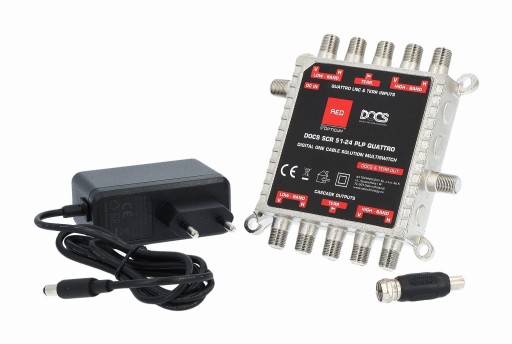

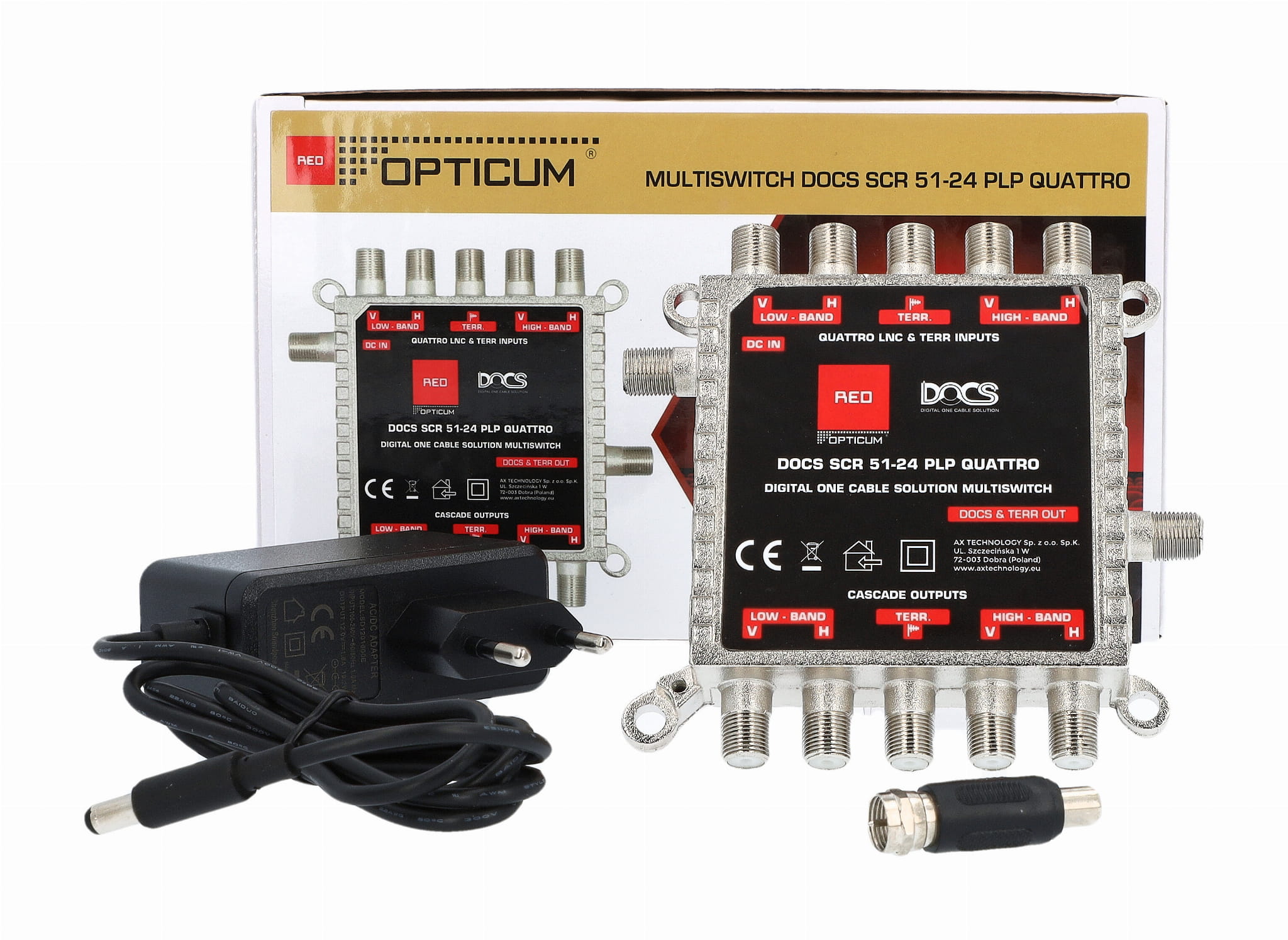

Zasilacz w komplecie 12V 1000mA.
