86 Шаговый двигатель с полным замкнутым контуром + привод 12 Нм (HBS860H+86HBS120)

HBS86H wykorzystuje wyjściowy układ DSP do sterowania i sterowania wektorowego w zamkniętym, aby całkowicie rozwiązać problem braku zasilania silnika przy dużych prędkościach, uruchomienia nagrzewania się silnika i uruchomienia silnika, uruchomienia i odprowadzanie energii przez maszynę. Gdy silnik jest nieaktualny, przeciążony, sterownik wysyłający sygnał alarmowy w czasie, który ma podobne znaczenie, jak system serwo AC. HBS86H jest wyposażony w silniki krokowe serii 86 z zamkniętą pętlą, co jest wygodnym rozwiązaniem dla tradycyjnego systemu krokowego. Koszt tylko 50% kosztów serwomechanizmu AC.

Specyfikacja

• Model sterownika: HBS86H
• Napięcie: AC20-80V/DC24-100V
• Prąd fazowy: 8A/Pha (prąd szczytowy)
• Podział: 2-256 podziałów Maksymalnie 51200 kroków / okrążenie
• Procesor: 32-bitowy cyfrowy procesor DSP
• Napięcie impulsu: potwierdzone z sygnałem 5V-24V
• Częstotliwość odpowiedzi: do 200 kHz
• Tryb impulsu: pojedynczy impuls (domyślnie) podwójny impuls (regulowany programowo)
• Metoda ryzyka: chłodzenie wentylatorem

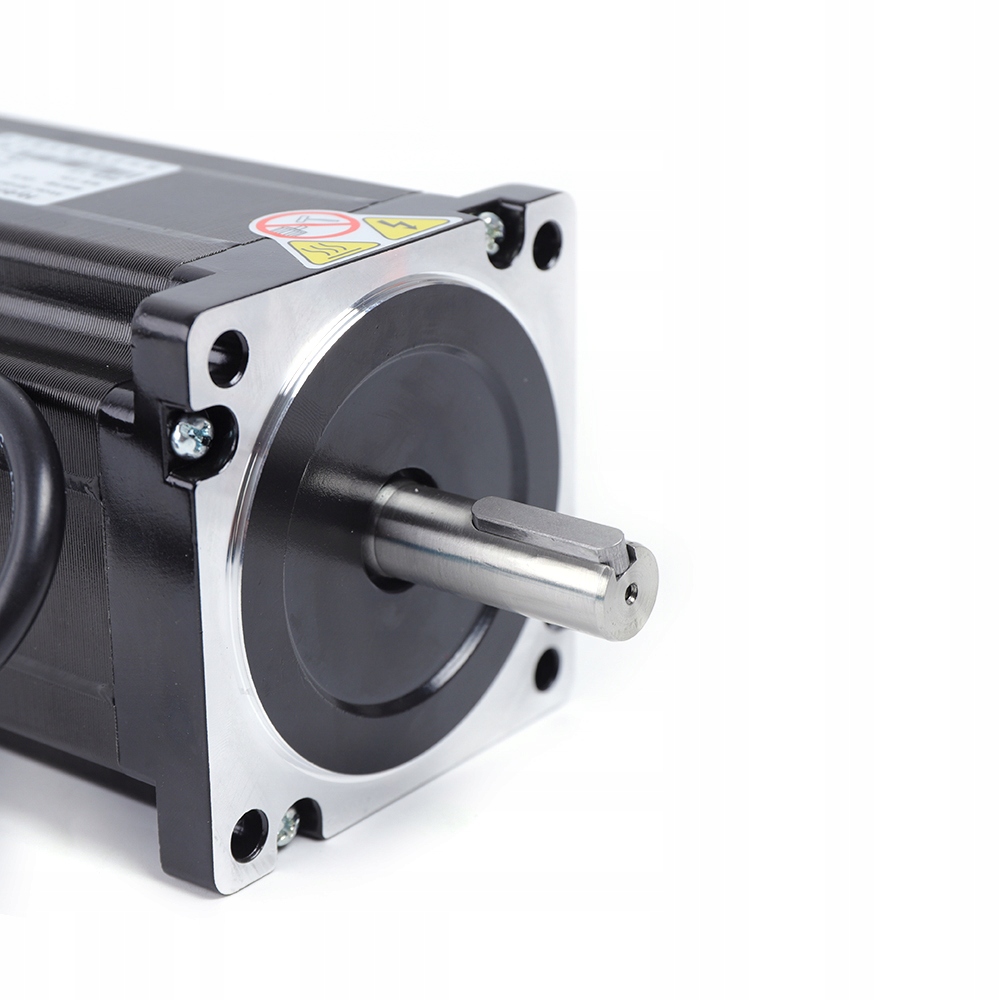

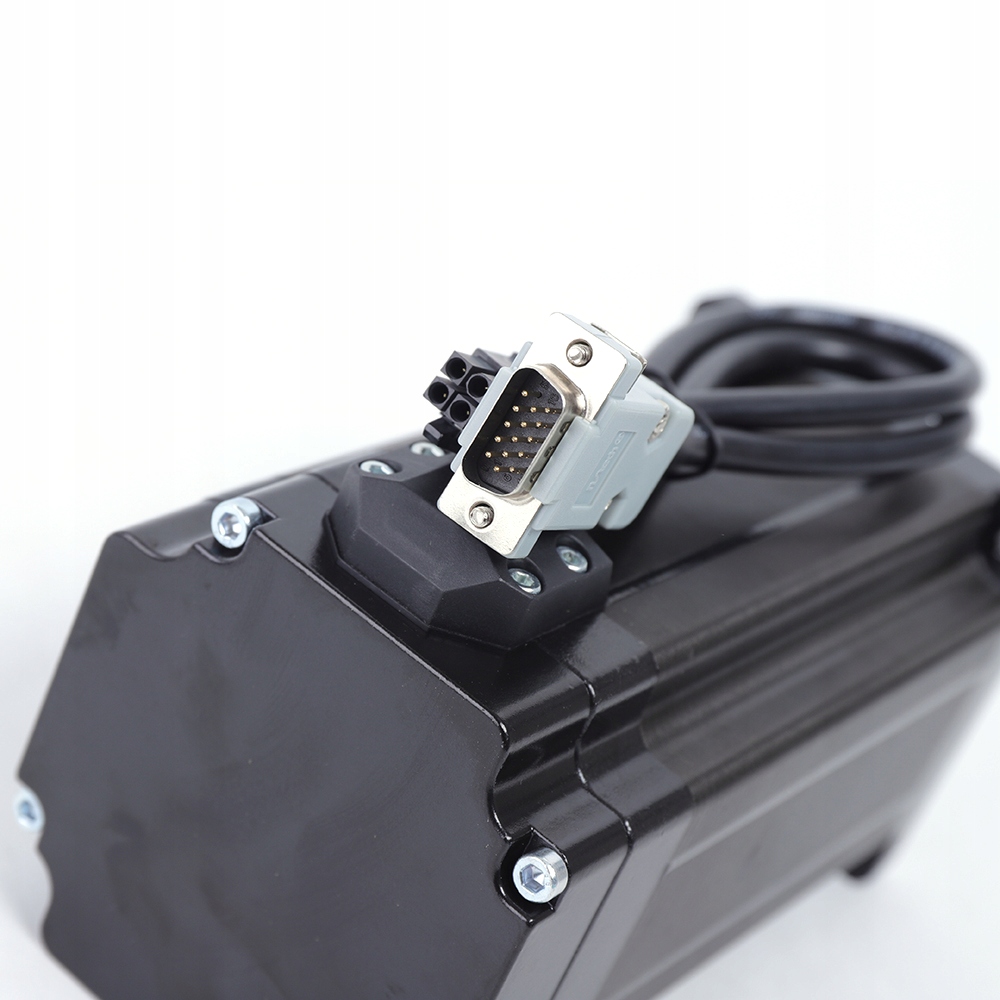

• Model silnika: 86HBS120
• Prąd fazowy: 5,6A/Pha
• Moment obrotowy: 12N. m
• Średnica umieszczona: 14 mm
• Długość podstawy: 40 mm
• Kąt kroku: 1,8°
• Dokładność kąta kroku: ±5%
• Temperatura powierzchni: 80 ℃ lub mniej (prąd znamionowy)
• Linia silnika: 3m

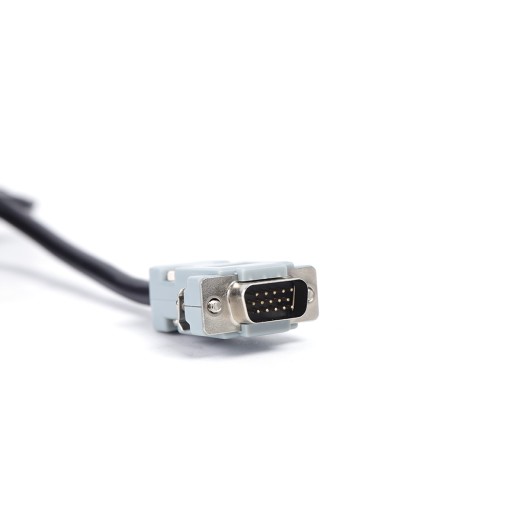

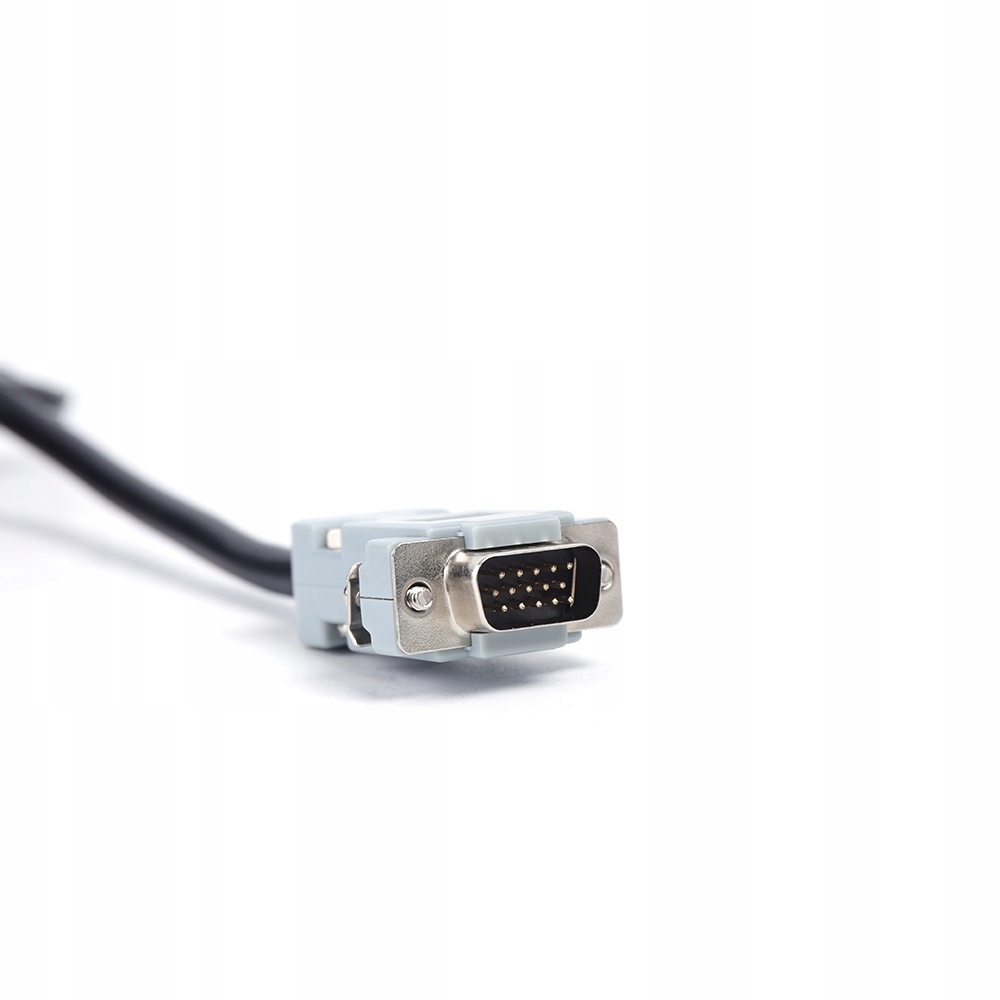

• Linia enkodera: 3m

W zestawieniu

• 1x sterownik HBS86H
• 1x silnik 86HBS120

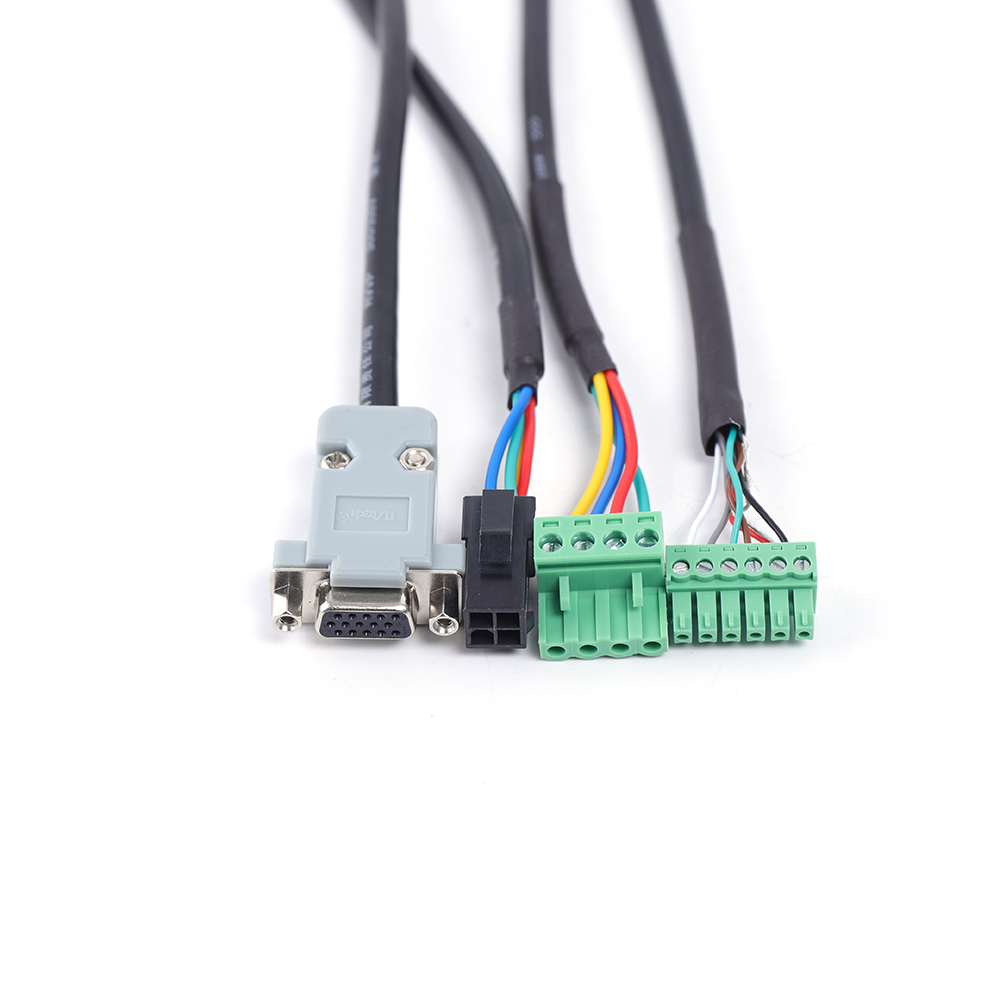

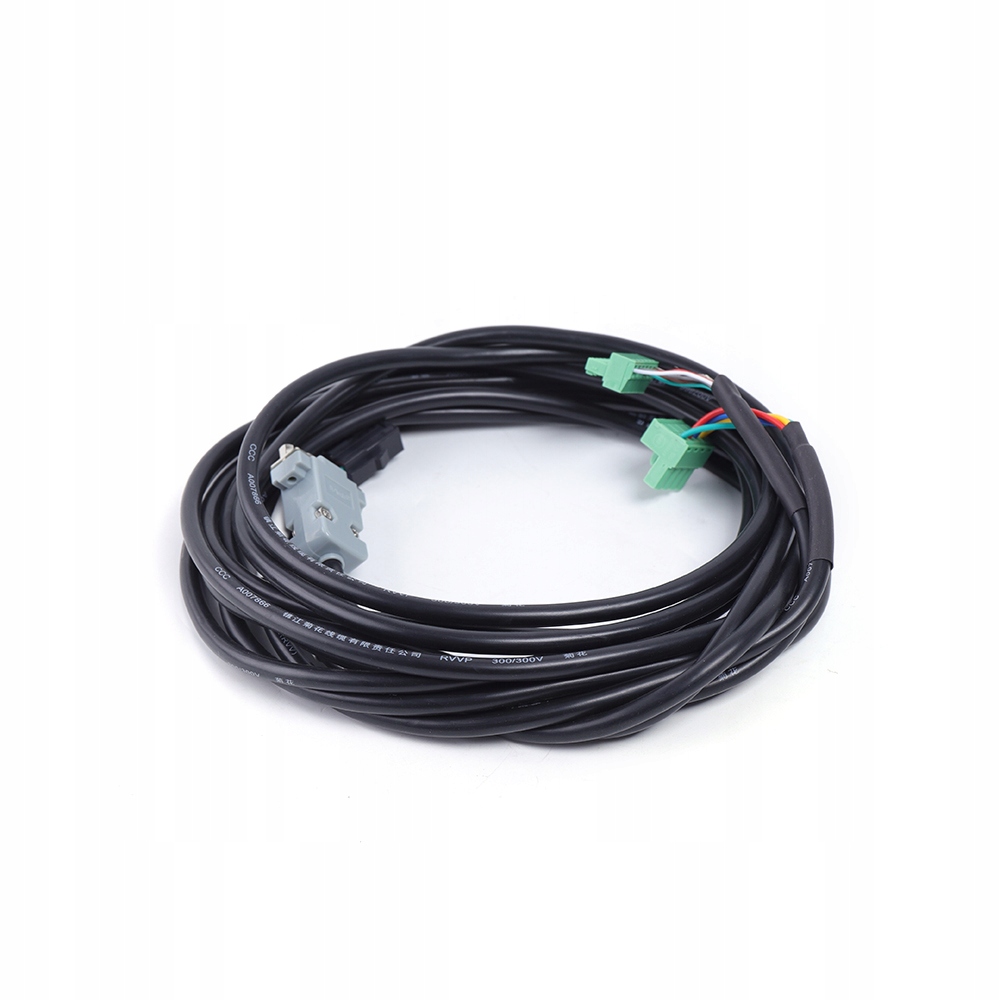

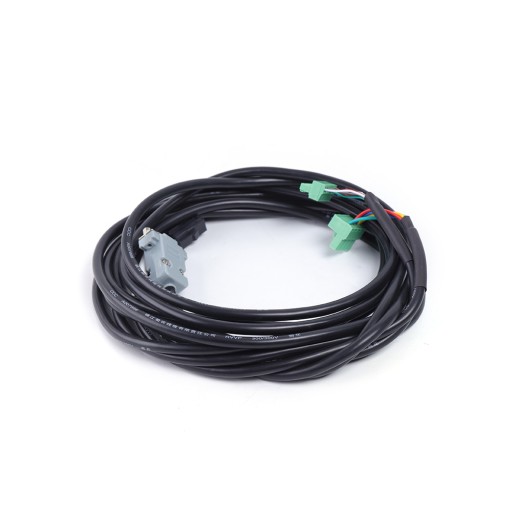

• 1x 3m przewód silnika
• 1x 3m przewodu enkodera
