Беспроводная полоса AURATON ARIES 8D PRO RTH

AURATON LISTWA ARIES Bezprzewodowa Podłogówka

Auraton Aries

Listwa Bezprzewodowa

Bezprzewodowa listwa sterująca siłownikami ogrzewania podłogowego przeznaczona do montażu w skrzynkach elektrycznych.

AURATON Aries współpracuje z bezprzewodowymi regulatorami temperatury.

Umożliwia jednoczesne sterowanie pracą pompy centralnego ogrzewania oraz urządzeniem grzewczym.

Modele regulatorów bezprzewodowych współpracujących z listwą bezprzewodową ( dostępne na naszych pozostałych aukcjach ) :

Stara nazwa modelu / nowa nazwa modelu :

• AURATON Aquila r
• AURATON Tucana R
• AURATON Pavo R
• AURATON Libra R

AUARTON Aries to bezprzewodowa listwa sterująca siłownikami ogrzewania podłogowego przeznaczona do montażu w skrzynkach elektrycznych.

Posiada osiem stref grzewczych, współpracuje z bezprzewodowymi regulatorami temperatury i monitoruje każdą strefę grzewczą.

AURATON Aries umożliwia jednoczesne sterowanie pracą pompy centralnego ogrzewania oraz urządzeniem grzewczym.

Urządzenie jest proste w obsłudze oraz w montażu na szynie DIN.

Właściwości

• 8 stref grzewczych (do 3 siłowników AURATON na strefę)

• Montaż na szynie DIN

• Sterowanie pompą obiegową C.O. i piecem C.O. (styki bezpotencjałowe)

• Funkcja TEST sprawdzająca zasięg współpracujących urządzeń bezprzewodowych

• Możliwość monitorowania każdej strefy grzewczej poprzez przewodowy regulator temperatury AURATON

Dane techniczne

Bezprzewodowa listwa sterująca ogrzewaniem podłogowym – AURATON Aries:

Zasilanie 230V AC, 50Hz, 1,5W

Zakres temperatury pracy 0 – 45°C

Sygnalizacja stanu pracy diody LED, dźwiękowa

Ilość niezależnie sterowanych stref grzewczych 8

Obciążalność przekaźnika max. 250V AC, max. 2 A (styki bezpotencjałowe COM, NO, NC)

Obciążalność wyjść sterujących głowicami 230V max. 30 W, do 3 siłowników AURATON Vela, na strefę

Obciążalność wyjścia pompy C.O. 230V max. 200 W

Opóźnienie załączenia przekaźnika oraz pompy około 3 minuty

Zasięg działania w typowym budynku, przy standardowej konstrukcji ścian – ok. 30 m; w terenie otwartym – do 300 m – do 300m

Częstotliwość radiowa 868,850 MHz 869,000 MHz

Kategoria odbiornika 2

Moc sygnału radiowego do 11 dBm

Stopień ochrony IP20

Sugerowane miejsce montażu na szynie DIN skrzynki rozdzielacza

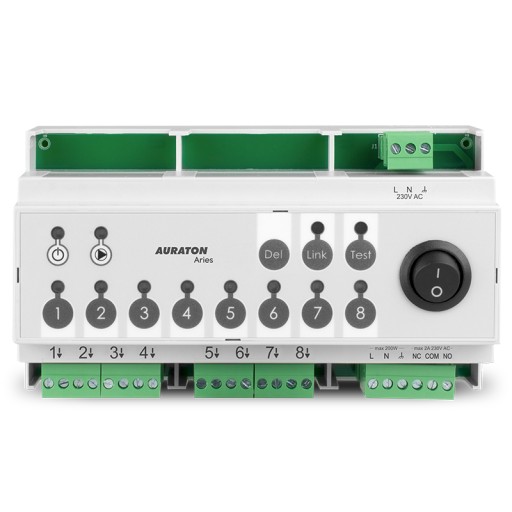

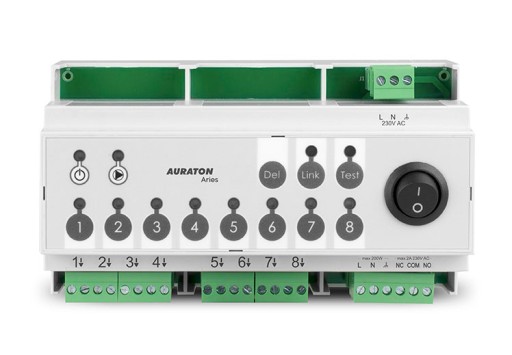

Przykładowy schemat podłączenia :

1. Kontrolka sygnalizująca stan zasilania
2. Kontrolka sygnalizująca stan pracy pompy C.O.
3. Kontrolki sygnalizujące działanie stref 1–8
4. Przyciski stref grzewczych 1–8
5. Wyłącznik sieciowy

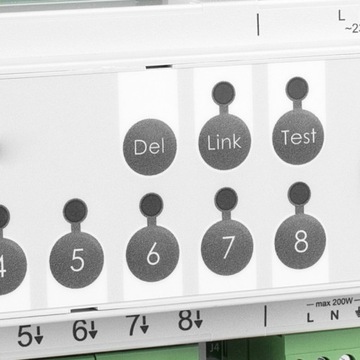

1. Przycisk (Del) wylogowanie urządzeń LMS lub powrotu do ustawień fabrycznych
2. Przycisk (Link) z kontrolką synchronizacja urządzeń RTH 8D PRO miedzy sobą.
3. Przycisk (Test) z kontrolką trybu pracy funkcji testera

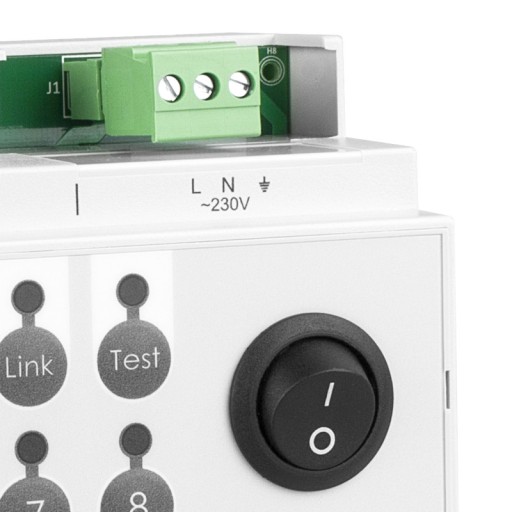

4. L, N, przyłącze zasilania 230V 50HZ
5. Przyłącza stref grzewczych 1-8 (głowic)
6. Sterowanie Pompą C.O. (L, N, )
7. NC, COM, NO styki bezpotencjałowe przekaźnika

Sterowniki oraz siłowniki dostępne na Naszych Pozostałych aukcjach.
