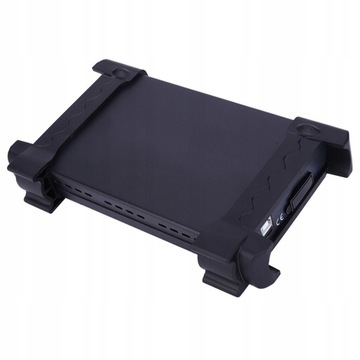

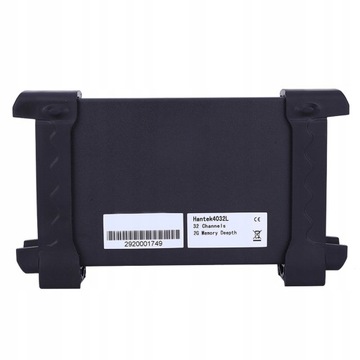

HANTEK 4032L Цифровой логический анализатор

Funkcja:

1. Hantek4032L łączy w sobie funkcję analizatora logicznego, analizatora magistrali i sondy logicznej itp. w jednym.

2. Nadaje się do opracowywania, testowania, analizy i debugowania różnych obwodów cyfrowych, jest zdolnym pomocnikiem dla inżynierów zajmujących się rozwojem elektroniki i pomiarami elektronicznymi oraz pracami dydaktycznymi i badawczymi na studiach.

3. Głębokość pamięci 2 Gbit (DDR2), częstotliwość próbkowania 400MSa/s i przepustowość 150 MHz mogą zaspokoić różne potrzeby.

4. Innowacyjny tryb wyzwalania i nowe narzędzie pomiarowe do analizy sprawiają, że pomiar jest prosty i wydajny.

5. Może ustawić krawędź, poziom, magistralę, szerokość danych itp. Tryb wyzwalania, łatwy w użyciu.

Specyfikacja:

• Hantek4032L łączy funkcję analizatora logicznego, analizatora magistrali i sondy logicznej itp. w jednym. Nadaje się do opracowywania, testowania, analizy i debugowania różnych obwodów cyfrowych, jest zdolnym pomocnikiem dla inżynierów zajmujących się rozwojem elektroniki i pomiarami elektronicznymi oraz prac dydaktycznych i badawczych na studiach. Głębokość pamięci 2 Gbit (DDR2), częstotliwość próbkowania 400 MSa/s i przepustowość 150 MHz mogą zaspokoić różne potrzeby.
• Cechy:
• Hantek4032L łączy w sobie funkcje analizatora logicznego, analizatora magistrali, sondy logicznej itp. w jednym.
• Nadaje się do opracowywania, testowania, analizy i debugowania różnych obwodów cyfrowych, jest zdolnym pomocnikiem dla inżynierów zajmujących się rozwojem elektroniki i pomiarami elektronicznymi oraz prac dydaktycznych i badawczych na studiach.
• Głębokość pamięci 2 Gbit (DDR2), częstotliwość próbkowania 400 MSa/s i przepustowość 150 MHz mogą zaspokoić różne potrzeby.
• Innowacyjny tryb wyzwalania i nowe narzędzie pomiarowe do analizy sprawiają, że pomiary są proste i wydajne.
• Może ustawić krawędź, poziom, magistralę, szerokość danych itp. Tryb wyzwalania, łatwy w użyciu.
• Jego innowacyjna funkcja analizy danych sprawia, że ​​analiza danych UART, szeregowego interfejsu peryferyjnego i I2C itp. jest łatwiejsza i bardziej relaksująca.
• Silne możliwości analizy wtórnej protokołów umożliwiają eksportowanie plików w formacie CSV, TXT, DOC, co ułatwia analizę wtórną za pomocą innych narzędzi.
• Szybki interfejs USB 2.0 typu plug and play.
• Doskonałe wzornictwo przemysłowe, interfejs podobny do oscyloskopu cyfrowego, łatwy w użyciu.
• Specyfikacja:
• Marka HANTEK
• Kanał32
• Napięcie AC100-240v
• Wtyczka (opcjonalnie) wtyczka EU, wtyczka amerykańska, wtyczka AU
• Impedancja wejściowa 200 K (C = 10 p)
• Zakres napięcia wejściowego -6 V ~ 60 V
• Zakres progów napięcia -6 V ~ 6 V
• Maks. Częstotliwość próbkowania 400 MHz
• Maks. Szerokość pasma sygnału wejściowego 150 MHz
• Min. rozdzielczość czasowa 2,5 ns
• Próbka Głębokość 64M Próbka
• Głębokość pamięci 2G bitów
• Zgodne wejściowe TTL, LVTTL, CMOS, LVCOMS, ECL, PECL, EIA
• Obszar chroniony przed wyładowaniami elektrostatycznymi 15 kV
• Interfejs Port USB
• Zakres napięcia 4,5 V ~ 5,5 V
• moc maks. 3,5 W
• Zakres temperatur pracy: -10°C ~ 60°C; Przechowywanie: -40°C~60°C
• System operacyjny dla WinXP/2000/Win7
• Rozmiar 20.5*12.5*3.5cm/8.1*4.9*1,4 cala
• Waga Około 745 g/26,3 uncji
• Lista pakietów:
• 1 x analizator stanów logicznych
• 1 kabel USB

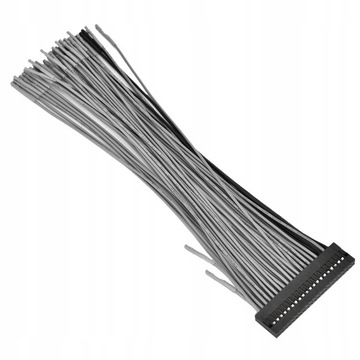

• 1 x kabel taśmowy
• 18 x hak testowy logiki
• 1 płyta CD
• 1 x przewód zasilający
• 3 x wyjmowane adaptery wtyczek UE, USA i AU
