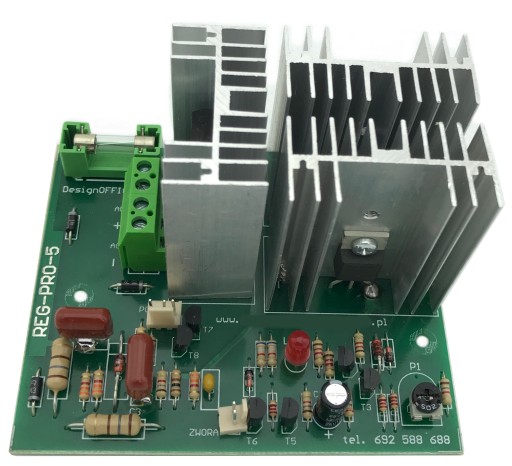

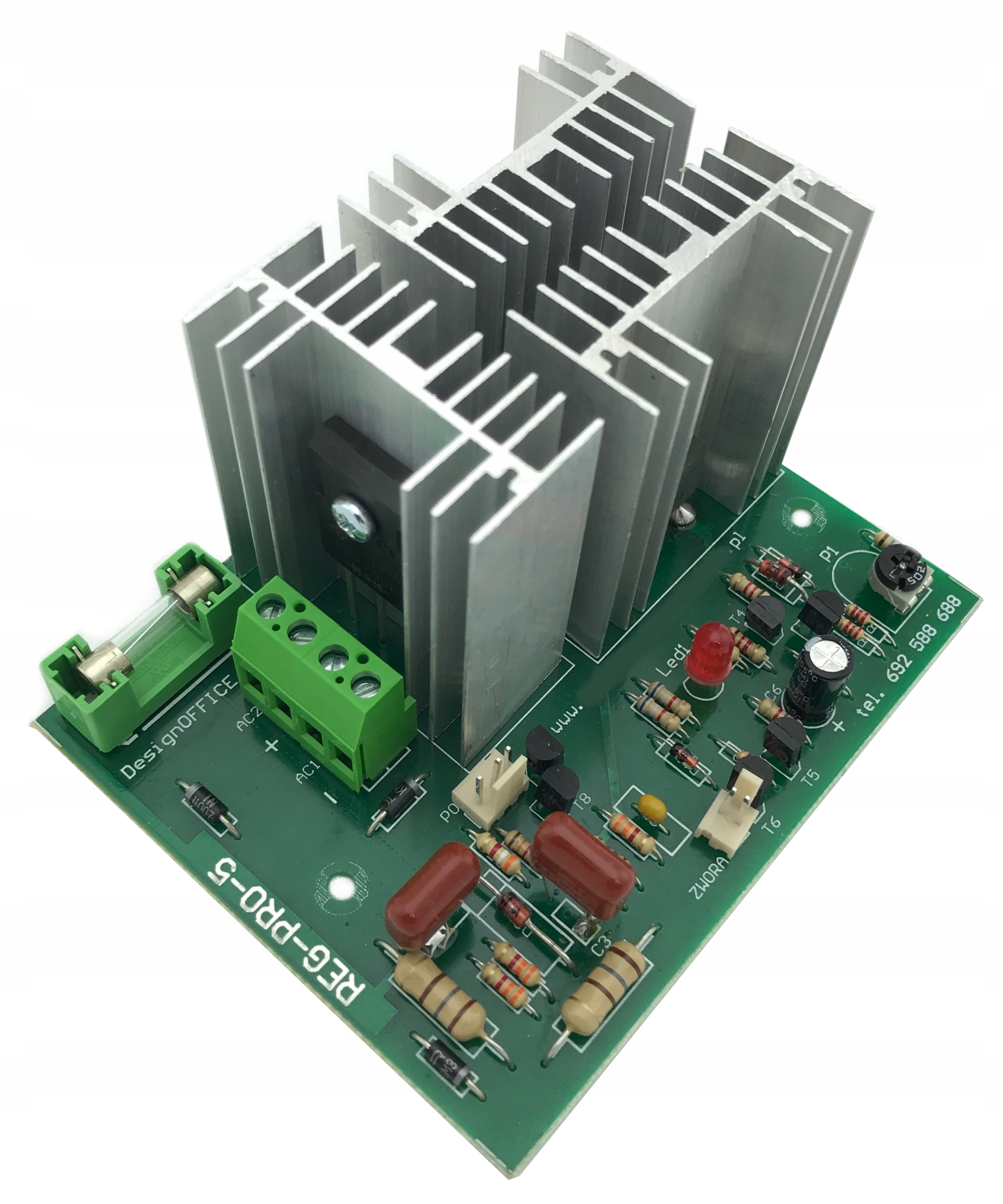

Regulator tyrystorowy - automatyka do prostownika (RegPro-5)

Jest to regulator tyrystorowy (prostownik sterowalny) - do "prostownika" ładującego akumulatory 12V i 24V.

Posiada funkcję automatycznego wyłączenia po naładowaniu.

Potencjometrem na płytce należy wykalibrować napięcie po przekroczeniu którego układ wyłączy ładowanie. Układ działa "jednorazowo" - tzn. po przekroczeniu napięcia progowego, czyli naładowaniu akumulatora przechodzi w stan wyłączenia. Nie włączy się ponownie w przypadku spadku napięcia na akumulatorze. Nie może w związku z tym działać jako prostownik buforowy. Ponowne rozpoczęcie procesu ładowania będzie możliwe po odłączeniu i ponownym podłączeniu akumulatora, lub po wyłączeni i włączeniu urządzenia do sieci.

Do zbudowania prostownika potrzebny jest transformator o napięciu około 16-19V lub około 32V dla akumulatorów 24V.

Podany prąd 25A jest maksymalnym prądem CHWILOWYM (max kilkadziesiąt sekund !!!)

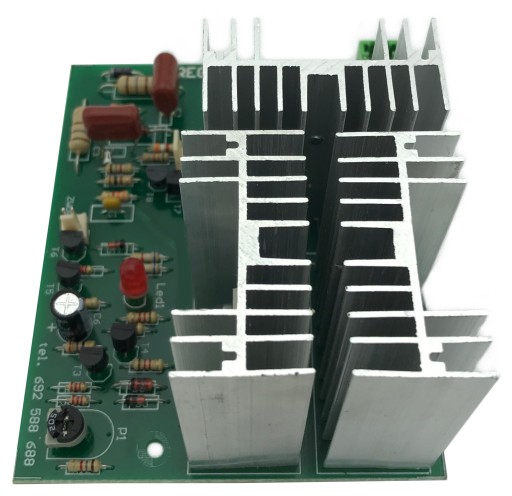

Wynika to z faktu - iż zastosowane radiatory są zbyt małe do odpowiedniego schłodzenia przy tak dużym prądzie.

Ciągły prąd przy którym układ może bezpiecznie pracować to 10 A
