ТЕРМОЗАЩИТА ТВЕРДОТОПЛИВНОГО КОТЛА 3/4' [STS20] ВАТТС

ZABEZPIECZENIE TERMICZNE KOTŁA NA PALIWA STAŁE 3/4' [STS20] WATTS

WATTS

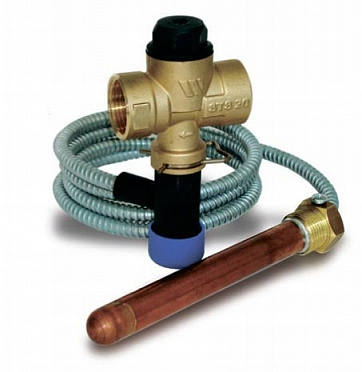

Zabezpieczenie termiczne kotła na paliwo stałe 3/4' 97C

Zawór bezpieczeństwa STS 20 S WATTS 3/4 95°C jest zaworem termostatycznym, który zabezpiecza wszelkiego rodzaju kotły oraz kominki z płaszczem wodnym,

w których stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks), przed możliwością zagotowania się wody w układzie CO,

np. w momencie braku zasilania energii elektrycznej.

ZAKRES STOSOWANIA:

Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe.

Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła.

Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty.

W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie).

DANE TECHNICZNE

Min. temperatura operacyjna : -10°C

Min. temperatura otwarcia : 97°C

Maksymalna temperatura operacyjna : 110°C

Nadciśnienie operacyjne : 10 bar

Przepływ maksymalny : 6,5 m3/h

Uwaga! Zgodnie z normą DIN 1988 termiczne zabezpieczenie odpływowe nie zastępuje wymaganego membranowego zaworu bezpieczeństwa.

Zgodnie z przepisami DIN 4751 użytkownik urządzenia raz w roku jest zobowiązany do zlecenia specjalistycznej kontroli zabezpieczenia

odpływowego pod kątem prawidłowości działania.

WŁAŚCIWOŚCI TECHNICZNE

- korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]

- uszczelnienie z Vitonu

- sprężyna ze stali nierdzewnej

- guzik do spuszczania ręcznego z tworzywa sztucznego

- miedziana rurka kapilarna, 1300 mm w osłonie.
