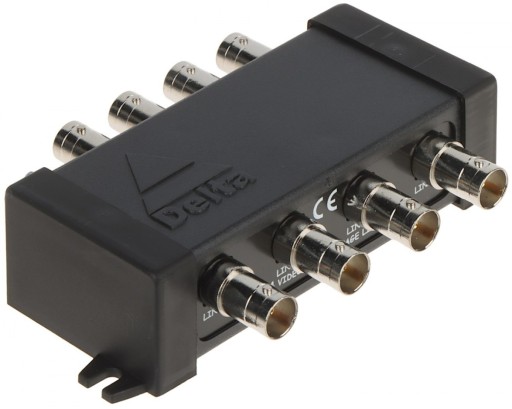

OGRANICZNIK PRZEPIĘĆ VIDEO OPV-4

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia

Ogranicznik przepięć OPV-4 skutecznie zabezpiecza linię przesyłową umożliwiając odprowadzenie prądu udarowego do ziemi, przez co zapewnia właściwą ochronę przeciwprzepięciową urządzeń elektronicznych

OPV-4 nie powoduje straty jakości sygnału i jest urządzeniem biernym nie wymagającym zasilania

UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami: Ogranicznik nie jest symetryczny i chronione urządzenie należy podłączyć do gniazd BNC wyjściowych (WY-1 do WY-4). Natomiast gniazda BNC LINIA łączymy z linią przesyłową, na której może wystąpić przepięcie. Prac połączeniowych nie można wykonywać w czasie burzy. OPV-4 należy podłączyć do dobrej instalacji uziemiającej. Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia

Standard:

• AHD - 5 Mpx
• HD-CVI - 8 Mpx 4K UHD
• HD-TVI - 5 Mpx NTSC
• CVBS - PAL / NTSC

Napięcie ochrony: > 2.4 V Maksymalny prąd wyładowczy: 5 kA (8/20µs) Poziom ochrony: 700 V (1000V/uS) Tłumienie przelotowe: 0.3 dB Rezystancja zabezpieczenia: > 20 GΩ Czas reakcji: 6.25 ns Pojemność: 57 pF Pasmo przenoszenia: 0  ... 160 MHz Uziemienie: pośrednie, przez iskrownik gazowy i śrubę uziemiającą Liczba kanałów: 4 Typ złącza wejścia: Gniazdo BNC Typ złącza wyjścia: Wtyk BNC Waga: 0.16 kg Wymiary: 117  x 30  x 80 mm Temperatura pracy: -20 °C ... 50 °C Producent / Marka: DELTA Gwarancja: 3 lata

CE

Instrukcja PL

Instrukcja EN

Producent: DELTA
