Верхняя пряжка | Пластина G16 | оцинкованный | держатель для решеток платформы

Talerzyk jest elementem służącym do mocowania krat pomostowych. Artykuł ten to odpowiednio wyprofilowana blacha z otworem montażowym.

Przy pomocy talerzyka możliwy jest montaż krat do konstrukcji wsporczej, wykonanej z kształtowników stalowych.

Pasujące oczka to m.in.: 33x11; 34x38; 30x32; 34x22; 33x22;

22x22 i inne.

Uchwyt został ocynkowany ogniowo, co gwarantuje ochronę przeciw korozji, nawet do 50 lat.

Parametry techniczne kraty

• rozstaw płaskowników nośnych (pierwszy wymiar w rozmiarze oczka): 22 mm, 33 mm lub 34,3 mm
• minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 11 mm
• maksymalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 34 mm

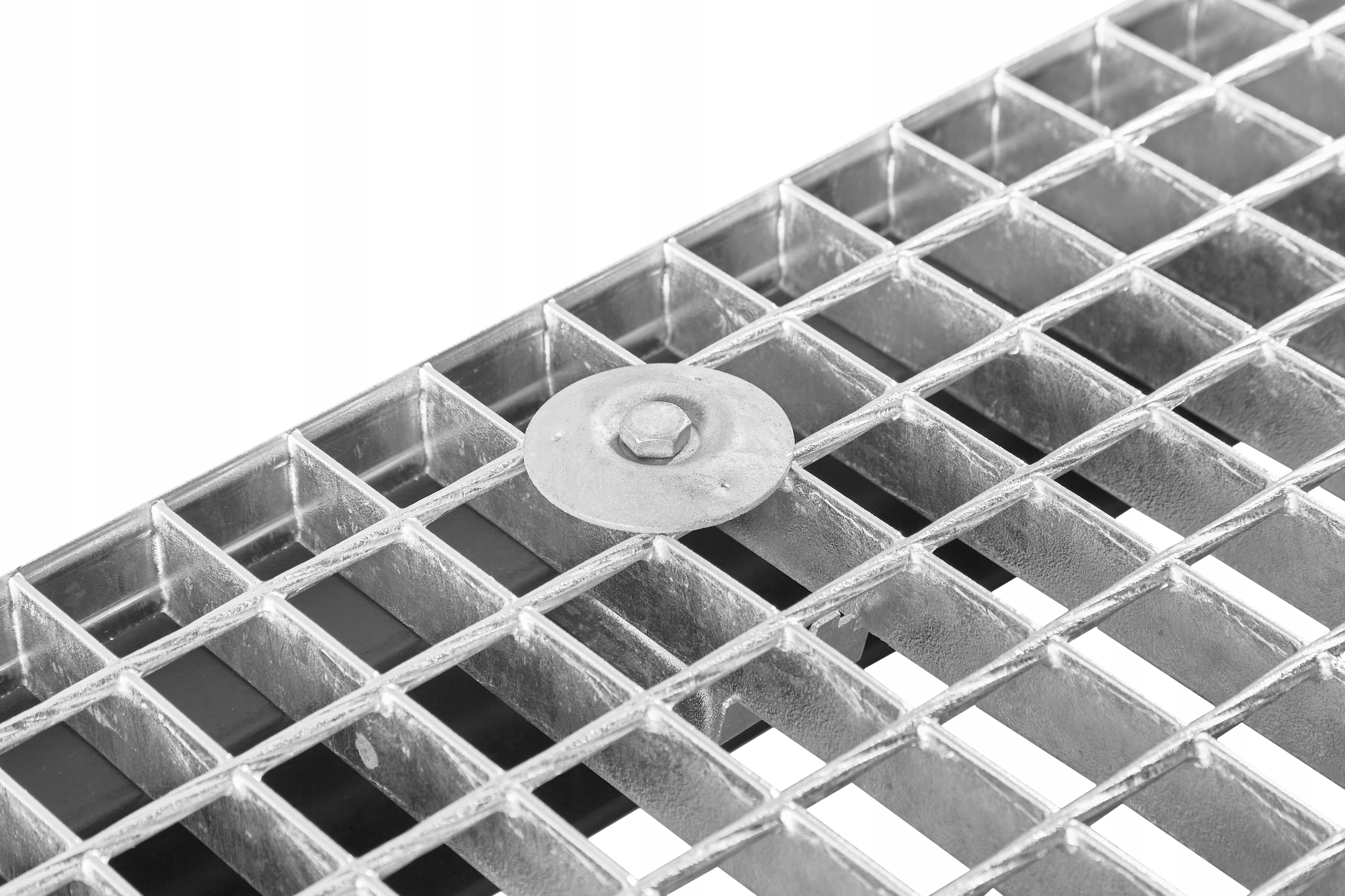

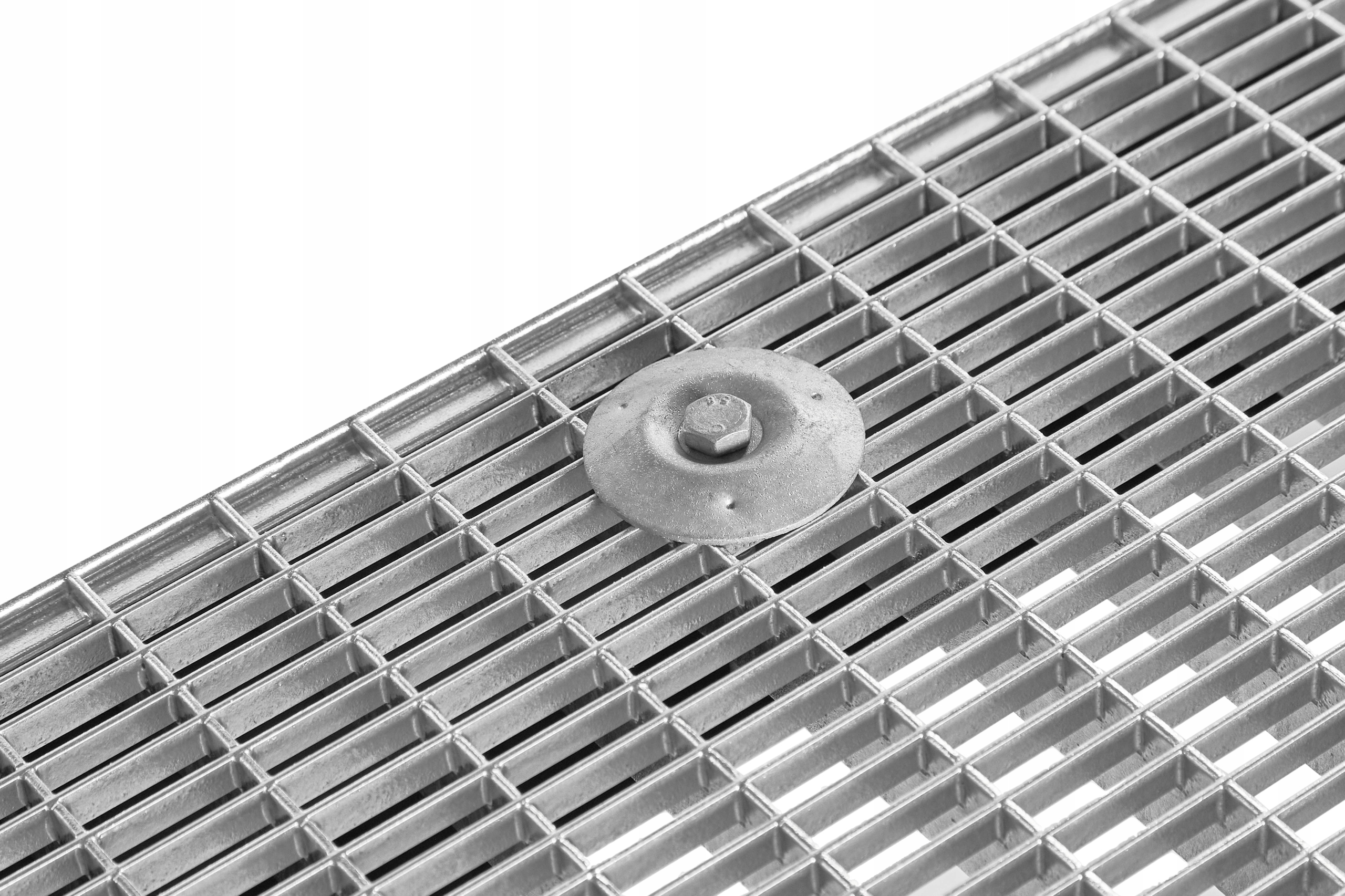

Przykładowe użycie talerzyka ➡

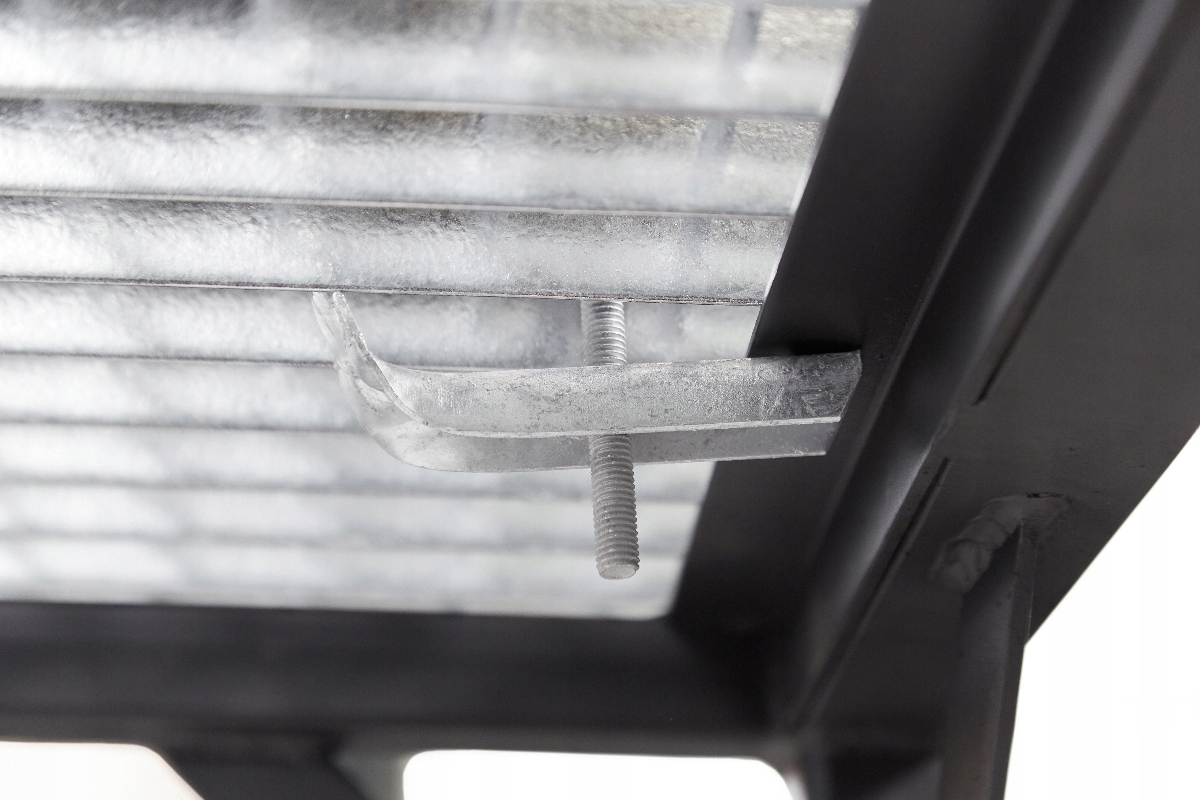

Talerzyk najczęściej wykorzystywana jest do mocowania przelotowego. W konstrukcji wsporczej wykonuje się otwór o średnicy min. 10 mm i skręca całość przy pomocy śruby i nakrętki.

Możliwe jest również użycie wkrętów samowiercących, bez konieczności wykonywania otworu przelotowego. Rozwiązanie to stosuje się w przypadku montażu do grubościennych konstrukcji lub w przypadku braku możliwości skręcenia od dołu.

Parametry:

• Średnica otworu: 9 mm (dla śrub / wkrętów fi 8 mm)
• Średnica: 55mm
• Powierzchnia: ocynkowana ogniowo
• Materiał: stal.
