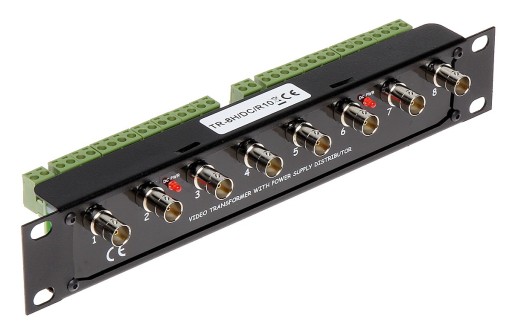

ВИДЕОТРАНСФОРМАТОР TR-8H/DC/R10

TRANSFORMATOR WIDEO TR-8H/DC/R10

TR-8H/DC/R10 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP)

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania

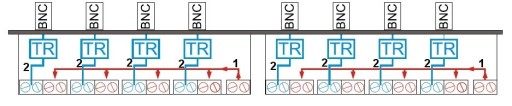

Urządzenie składa się z 2 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje

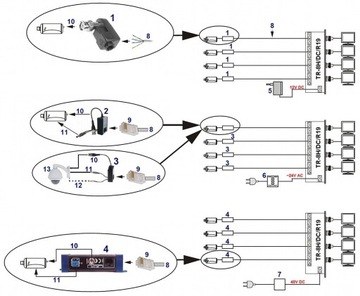

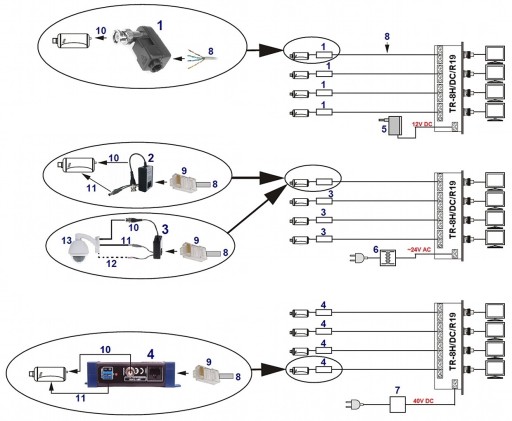

Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70

Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16)

Standard:

• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Prąd wejściowy: 2 x  max. 10 A Maksymalne napięcie zasilania: max. 40 V DC / 28 V AC Maks. prąd wyjściowy pojedynczego wyjścia: 2.5 A Rodzaj urządzenia: Pasywne Liczba kanałów: 8 Wideo + DC Napięcie we/wy 75Ω (CVBS): 1 Vpp Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

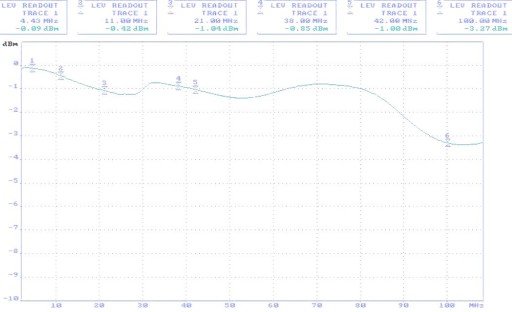

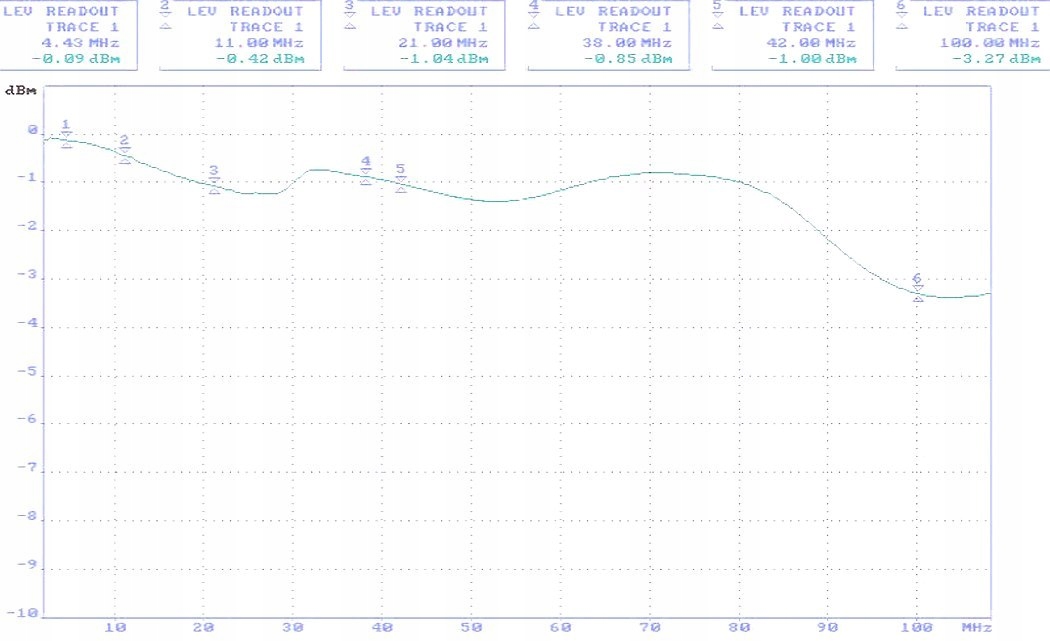

Tłumienie:

• 4.43 MHz @ 0.09 dB
• 11 MHz @ 0.42 dB
• 21 MHz @ 1.04 dB
• 38 MHz @ 0.85 dB
• 42 MHz @ 1.00 dB
• 67.5 MHz @ 0.87 dB

Impedancja złącza koncentrycznego: 75 Ω Impedancja złącza symetrycznego: 100 Ω Typ złącz:

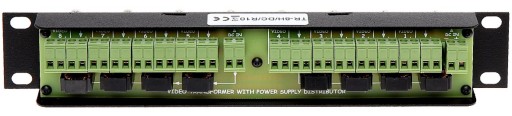

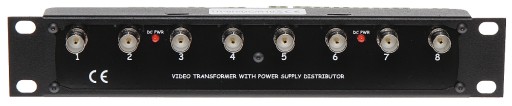

• Wideo - 8  x BNC Gniazdo
• DC - Zaciski kablowe

Typ złącza symetrycznego: Zaciski kablowe Typ obudowy: Rack 10", 1U Dopuszczalna względna wilgotność otoczenia: < 95 % Temperatura pracy: -10 °C ... 55 °C Zasięg zasilania: Zasilanie 12V DC 353 m @ 50 mA 235 m @ 75 mA 176 m @ 100 mA 141 m @ 125 mA 117 m @ 150 mA 88 m @ 200 mA 70 m @ 250 mA 58 m @ 300 mA 50 m @ 350 mA 44 m @ 400 mA 39 m @ 450 mA 35 m @ 500 mA 29 m @ 600 mA 25 m @ 700 mA 22 m @ 800 mA 19 m @ 900 mA 17 m @ 1000 mA Waga: 0.28 kg Wymiary: 256  x 44  x 53 mm Gwarancja: 3 lata Producent / Marka: DELTA

Instrukcja PL

Producent: DELTA
