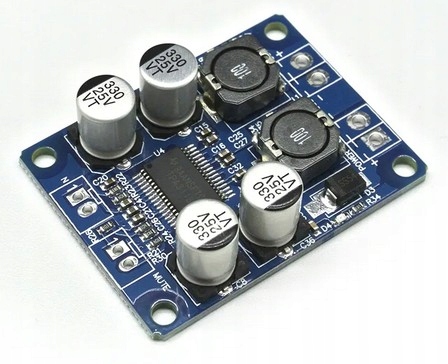

МОНО-УСИЛИТЕЛЬ 1X60 Вт 8-24 В TPA3118

WZMACNIACZ MONO 1X60W 8-24V TPA3118

WZMACNIACZ AUDIO MONO 1x60W

MOC WZMACNIACZA zależna od napięcia zasilania i impedancji głośników

WAŻNE INFORMACJE:

Płytka wzmacniacza jest aplikacją układu scalonego z MINIMUM niezbędnych elementów potrzebnych do podstawowego działania.

Do poprawnego działania układu wzmacniacza zalecane są następujące dodatkowe elementy:

- odsprzężenie (decoupling) układu zasilania np. za pomocą kondensatorów filtrujących lub układu filtra LC

- użycie radiatora na układzie scalonym - KONIECZNE powyżej mocy 10W

- zastosowanie filtra wyjściowego

ZASILANIE 8-24V

UKŁAD SCALONY TPA3118D2

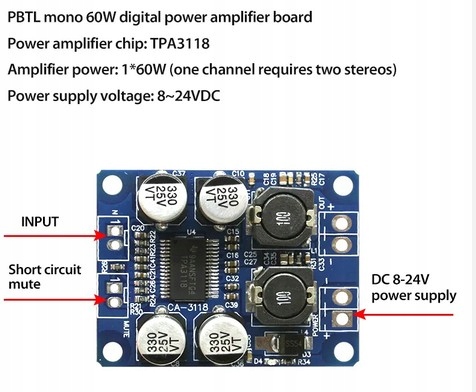

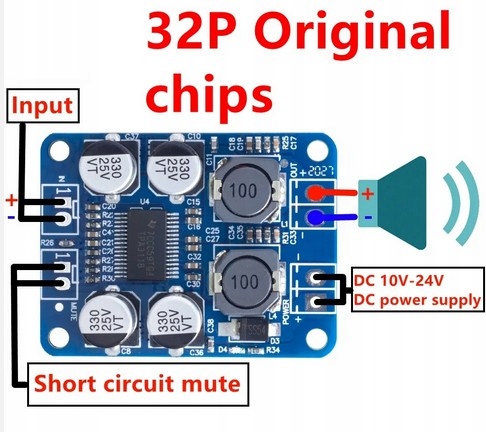

OPIS WYPROWADZEŃ MODUŁU:

MUTE - zwarcie pola = funkcja wyciszenia (MUTE)

N - wejście sygnału audio mono

POWER - zasilanie 8-24V

OUT - wyjście głośnika

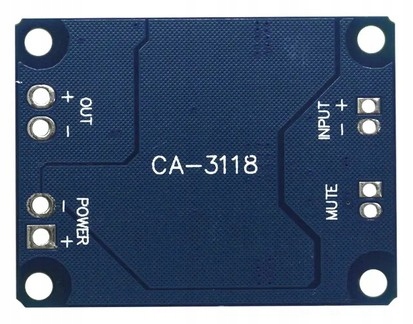

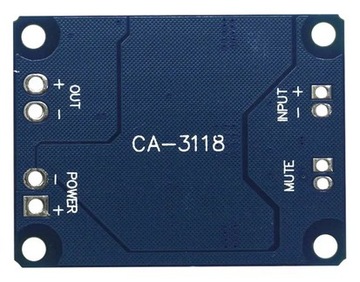

CA-3118

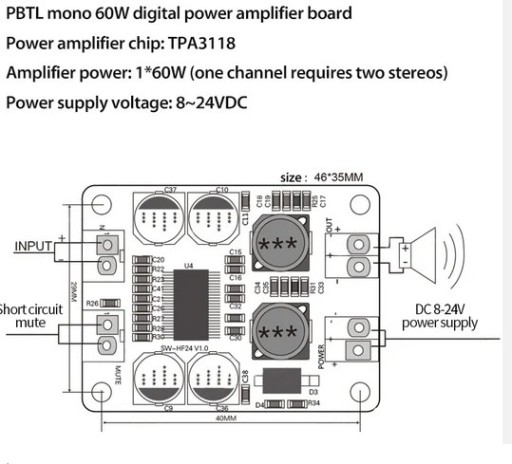

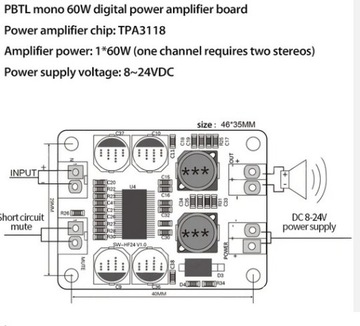

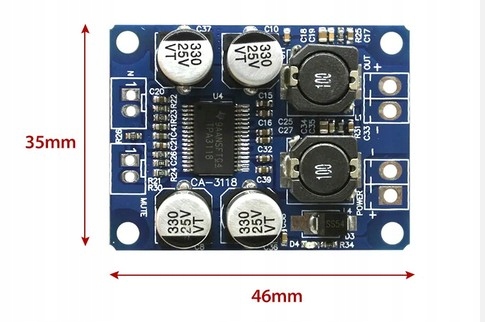

Wymiary

Części elektroniczne nie podlegają zwrotowi
