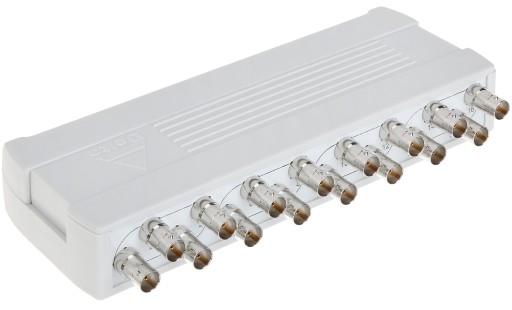

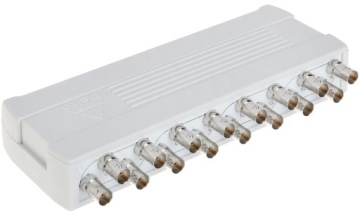

ВИДЕОТРАНСФОРМАТОР ТР-16

TRANSFORMATOR WIDEO TR-16

TR-16 przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-)

Odwrotne połączenie spowoduje zakłócenia obrazu

Standard:

• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne Liczba kanałów: 16 szt. Wideo Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL, NTSC - UTP kat. 5e

Napięcie we/wy 75Ω (CVBS): 1 Vpp Tłumienie:

• 4.43 MHz @ 0.71 dB
• 11 MHz @ 1.26 dB
• 21 MHz @ 1.89 dB
• 38 MHz @ 4.00 dB
• 42 MHz @ 4.59 dB
• 67.5 MHz @ 4.41 dB

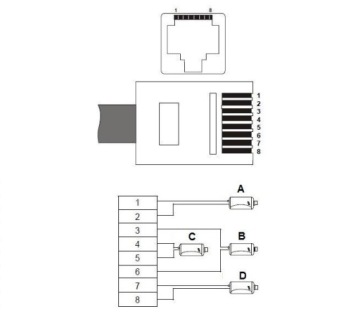

CMRR (dB @ 5MHz): 50 dB Impedancja złącza koncentrycznego: 75 Ω Impedancja złącza symetrycznego: 100 Ω Typ złącza koncentrycznego: 16  x BNC Gniazdo proste Typ złącza symetrycznego: 16  x Zaciski kablowe / 4  x RJ-45 (8-pin, 4 pary) Gniazdo Temperatura pracy: -50 °C ... 55 °C Dopuszczalna względna wilgotność otoczenia: < 95 % Waga: 0.336 kg Wymiary: 213  x 36  x 101 mm Gwarancja: 3 lata Producent / Marka: DELTA

CE

Instrukcja PL

Producent: DELTA
