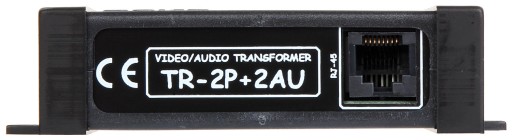

ВИДЕО-АУДИО ТРАНСФОРМАТОР ТР-2П+2АУ

TRANSFORMATOR VIDEO-AUDIO TR-2P+2AU

TR-2P+2AU przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne

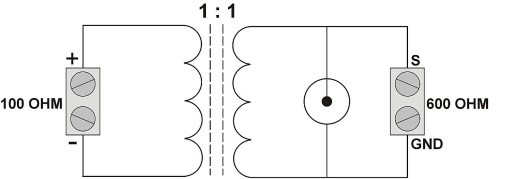

W torze audio następuje separacja galwaniczna i dopasowanie impedancji sygnału 600Ω do impedancji przewodu symetrycznego, co umożliwia przesył sygnału audio do 1200 metrów

Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia

Standard:

• AHD - 5 Mpx
• HD-CVI - 8 Mpx 4K UHD
• HD-TVI - 8 Mpx 4K UHD
• CVBS - PAL / NTSC

Zasięg audio: max. 1200 m Rodzaj urządzenia: Pasywne Liczba kanałów: 2 Wideo 2 AUDIO Zasięg wideo: max. 400 m UTP kat. 5e Napięcie we/wy 75Ω (CVBS): 1 Vpp Tłumienie:

• 4.43 MHz @ 0.73 dB
• 11 MHz @ 1.24 dB
• 21 MHz @ 2.16 dB
• 38 MHz @ 3.35 dB
• 42 MHz @ 3.54 dB
• 67.5 MHz @ 3.72 dB

Zakres pasma audio: 20 Hz ... 20 kHz Separacja galwaniczna między wejściami a wyjściami: 600 V - Audio Separacja między wejściami: > -50 dB Wideo CMRR (dB @ 5MHz): 50 dB Impedancja złącza koncentrycznego: 75 Ω Wideo 600 Ω AUDIO Impedancja złącza symetrycznego: 100 Ω Wideo 100 Ω AUDIO Nominalny poziom wejściowy audio: 1 V Nominalny poziom wyjściowy audio: 1 V Typ złącza koncentrycznego: 2  x BNC Gniazdo Wideo 2  x CINCH Gniazdo AUDIO Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary) Gniazdo Temperatura pracy: -50 °C ... 55 °C Dopuszczalna względna wilgotność otoczenia: < 95 % Waga: 0.107 kg Wymiary: 117  x 64  x 30 mm Gwarancja: 3 lata Producent / Marka: DELTA

CE

Karta katalogowa

Karta katalogowa EN

Producent: DELTA
