ROZGAŁĘŹNIK WIDEO RV-4/8PR

ROZGAŁĘŹNIK WIDEO RV-4/8PR

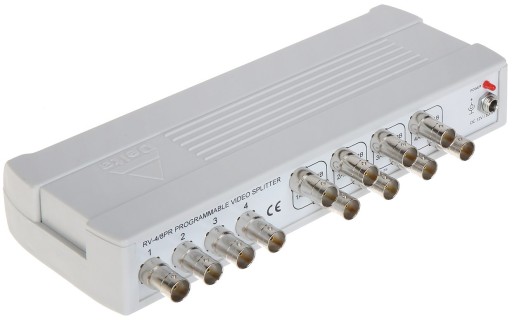

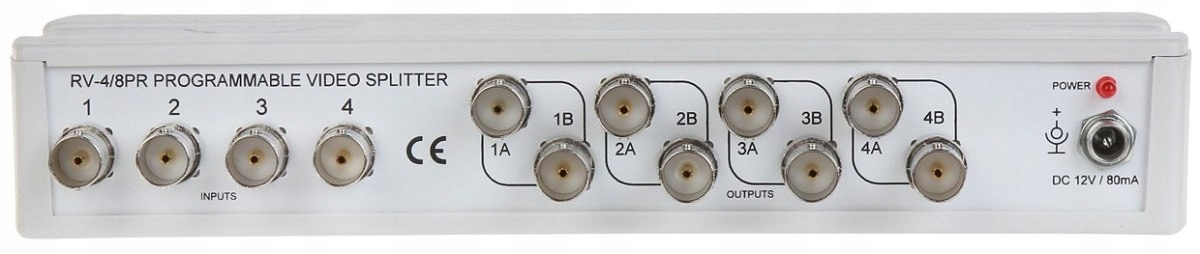

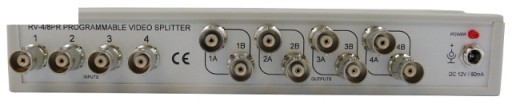

Rozgałęźnik wideo RV-4/8PR umożliwia rozdzielenie sygnałów wideo

Urządzenie jest przystosowane do pracy ciągłej, w pomieszczeniach zamkniętych

Urządzenie przystosowane do kamer kolorowych, czarno-białych, PAL

Odpowiednie odległości pomiędzy gniazdami, umożliwiają swobodne dokręcenie palcami dowolnego wtyku BNC

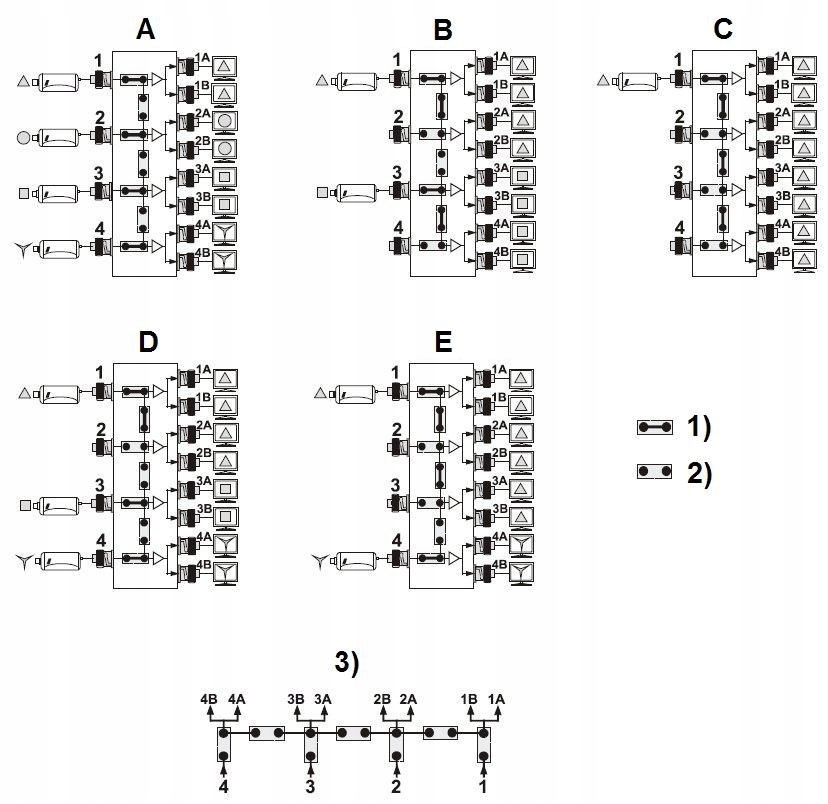

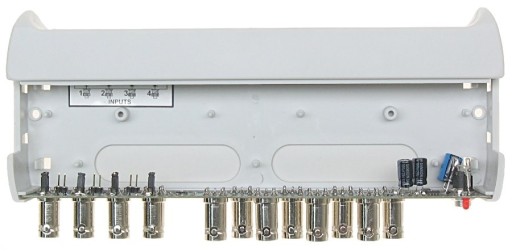

RV-4/8PR domyślnie ustawiony jest jako 4 niezależne rozgałęźniki video 1/2. Bardzo łatwo można go przekonfigurować za pomocą zworek, które są dostępne po zdjęciu pokrywy. Dostępne jest 5 kombinacji, które przedstawiono poniżej. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia

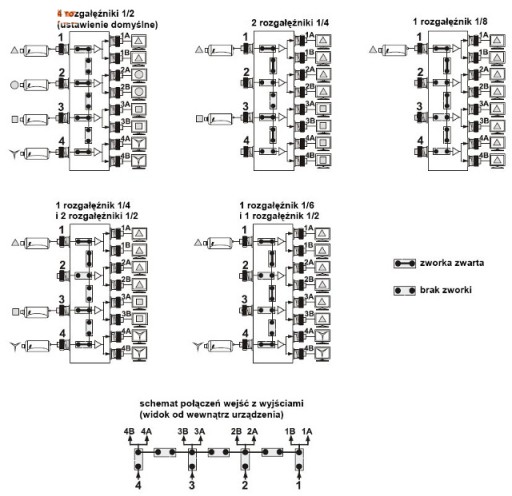

Bardzo łatwo można go przeprogramować za pomocą zworek znajdujących się na przednim panelu. Ilość kombinacji:5. Przykładowe cztery z nich widoczne są na rysunkach. Przy programowaniu należy skorzystać z tabelki. Zworki pionowe uaktywniają poszczególne wejścia, natomiast zworki poziome łączą ze sobą wyjścia

Standard: CVBS - PAL, NTSC Liczba wejść: 4 szt. BNC Liczba wyjść: 8 szt. BNC Pasmo pracy: 0  ... 40 MHz (-3dB) Impedancja wejść: 75 Ω Impedancja wyjść: 75 Ω Konfiguracja wyjść: Zasilanie: 12 V DC (brak zasilacza w zestawie) Pobór prądu: 80 mA Wzmocnienie : 0 dB Waga: 0.220 kg Wymiary: 213  x 36  x 93 mm Producent / Marka: DELTA Gwarancja: 3 lata

CE

Instrukcja PL

Instrukcja EN

Producent: DELTA
