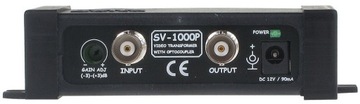

ВИДЕОСЕПАРАТОР SV-1000P СТАНДАРТ: PAL,

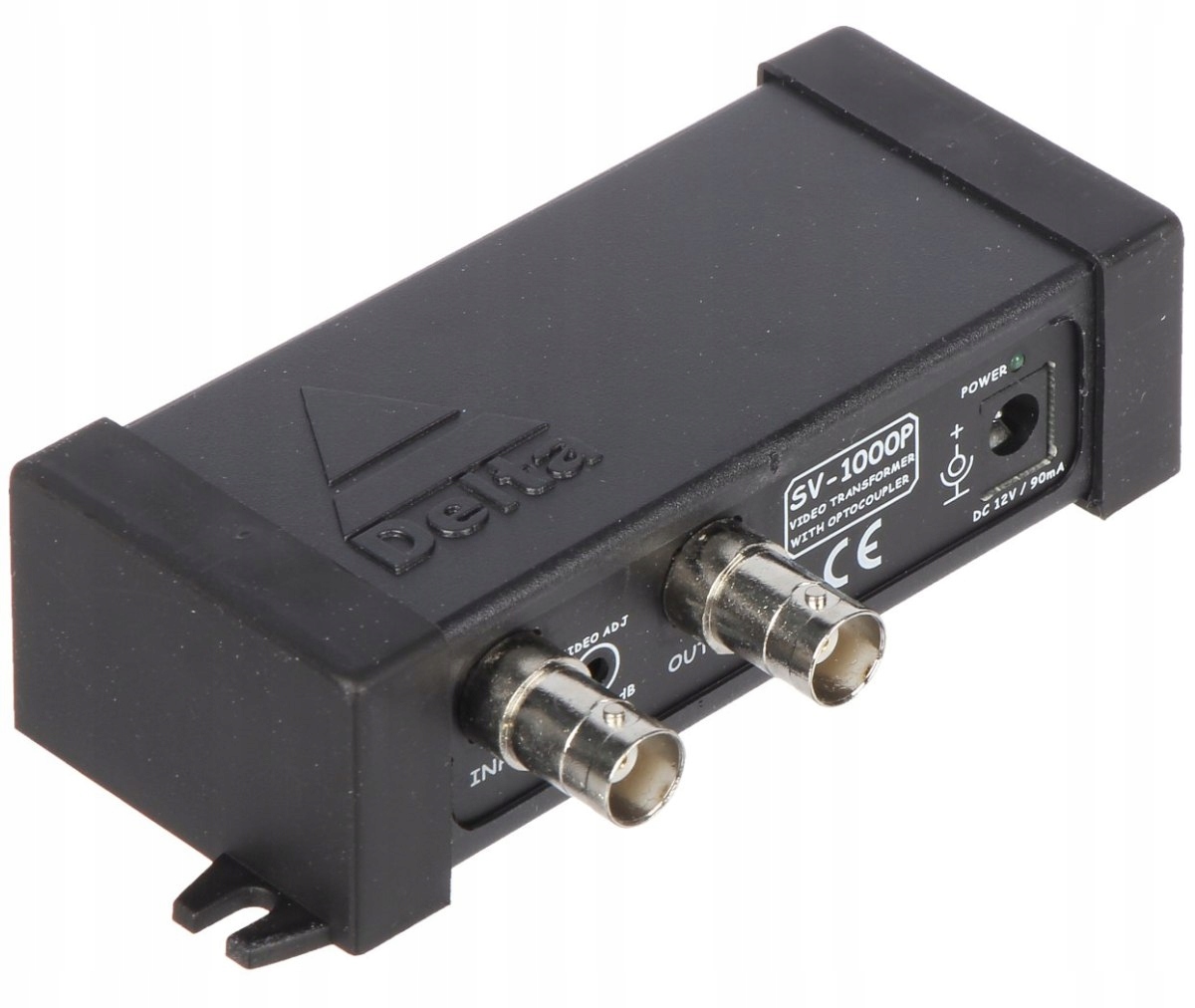

SEPARATOR WIDEO SV-1000P STANDARD: PAL,

SV-1000P przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed różnicą potencjałów pomiędzy urządzeniami w instalacji

Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów

Podłączenie separatora wideo SV-1000P według poniższego schematu (rys.1) pozwala wyeliminować zakłócenia powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora

Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego

Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi pasami wolno przesuwającymi się w pionie

Standard: CVBS - PAL / NTSC Liczba wejść: 1 szt. BNC Liczba wyjść: 1 szt. BNC Impedancja wejściowa: 75 Ω Impedancja wyjściowa: 75 Ω Separacja galwaniczna (optyczna) między wejściami a wyjściami sygnałowymi: 1000 V szczytowe Separacja galwaniczna między zasilaniem a wejściami i wyjściami sygnałowymi: 1000 V szczytowe Wzmocnienie regulowane: -5 dB ... +5 dB Szerokość pasma: 9 MHz / 1 Vpp Zniekształcenia nieliniowe: 0.75 % (f=3.58MHz, Vin=1Vpp) Montaż: Do ściany Zasilanie: 12 V DC / 80 mA Waga: 0.095 kg Wymiary: 61  x 120  x 30 mm Producent / Marka: DELTA Gwarancja: 3 lata

CE

Instrukcja PL

Instrukcja EN

Producent: DELTA
