НОВЫЙ СЧЕТЧИК ВОДЫ ZW или CW DN15 LEGAL.2024

WODOMIERZ SMART+ JEDNOSTRUMIENIOWY DN15 1/2 '' 11 cm WODOMIERZE NOWE Z KLASĄ R100 PRZYSTOSOWANE DO

NAKŁADKI RADIOWEJ WMBUS 16-2

LEGALIZACJA 2022 WAŻNA DO KOŃCA 2029 ROKU

WODOMIERZE DOSTĘPNE RÓWNIEŻ DO CIEPŁEJ WODY

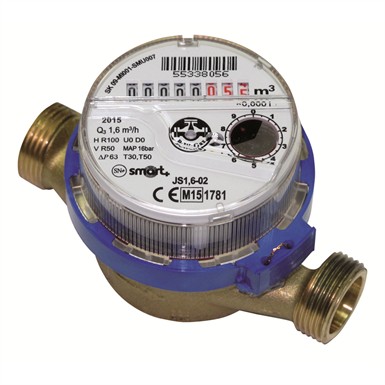

ZDJĘCIA PODGLĄDOWE

OPIS

Smart+ jest jednostrumieniowym, suchobieżnym wodomierzem przeznaczonym do pomiaru przepływu i ilości dostarczanej wody zimnej o temperaturze do 30°C lub wody ciepłej o temperaturze do 90°C. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym przystosowany jest do montażu nakładki radiowej umożliwiającej zdalny odczyt jego wskazań, a zarazem najlepiej zabezpieczonym wodomierzem suchobieżnym przed działaniem silnego pola magnetycznegoKonstrukcja wodomierza daje możliwość jego zamontowania w instalacjach wodociągowych zarówno w pozycji poziomej z liczydłem skierowanym ku górze (H), jak i w pozycji pionowej z liczydłem skierowanym na bok (V).

Dzięki zastosowaniu obrotowego liczydła umożliwiającego łatwy odczyt wskazań bezpośrednio z tarczy wodomierza, doskonale sprawdza się w różnych pozycjach jego montażu.

Charakterysytyka produktu:

• Odporność na silne zewnętrzne pole magnetyczne
• Przystosowanie do montażu: nakładki radiowej do komunikacji w standardzie Wireless M-Bus, nakładki impulsowej oraz nakładki M-Bus
• Wiarygodność wskazań - spełnienie najnowszych wymagań metrologicznych MID
• Łatwość odczytu wskazań liczydła
• Liczydło hermetyczne (o podwyższonej szczelności) odporne na zaparowanie
• Blokada obrotu mechanizmu zliczającego, przy obrocie o kąt większy niż 360°
• Zabezpieczenie przed mechaniczną ingerencją zewnętrzną
• Zabezpieczenie ograniczające skutki zamarzania wody
• Króciec wyjściowy korpusu wodomierza przystosowany jest do opcjonalnego zamontowania zaworka zwrotnego
• Dwustronnie łożyskowany wirnik

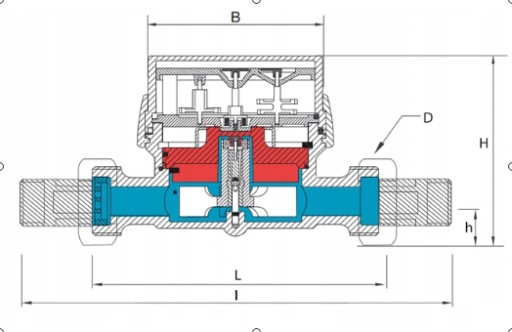

l: 180 (orientacyjna długość z półśrubunkami)

L: 110

H: 65

h: 18

B: 60 (szerokość samego liczydła )

D Gwint: 3/4''

Gwint wewnętrzny:19 mm

Dane techniczne

• Wodomierz DN15
• Gwint wewnętrzny: 19 mm
• rozmiar: standard wodomierza 1/2" o gwincie przyłączy 3/4''
• długość wodomierza: 110 mm
• maksymalna wydajność: Q3=1,6 m3/h
• Klasa metrologiczna(MID): [R] H 100 / V 50 (Klasa dokładności poziom/pion)
• maksymalna temperatura robocza: 50C zimna 90C ciepła
• maksymalne ciśnienie robocze: 16 bar
• LEGALIZACJA M24 WAŻNA DO 2029

Zgodność z normami i przepisami

Zgodność z dyrektywą MID

Dyrektywa 2004/22/EC Parlamentu Europejskiego i Rady Europy z dnia 31 marca 2004r. w sprawie przyrządów pomiarowych,

OIML R49 :2004 i 2006 – Wodomierze przeznaczone do pomiaru zimnej wody pitnej i wody ciepłej

Certyfikat badania typu WE – woda zimna nr SK09-MI001-SMU007, woda ciepła nr SK09-MI001-SMU009,woda ciepła R100 nr TCM 142/11-4832

PODSTAWOWE INFORMACJE O WODOMIERZACH

Średnica nominalna dla mieszkania lub domu jednorodzinnego wynosi najczęściej DN15 lub DN20. Dla mieszkania można przyjąć strumień nominalny jako 1,0 lub 1,5 m³/h- Dn15 a dla domu jednorodzinnego - 2,5 m³/h-DN20.

Można dobrać wodomierz o średnicy mniejszej niż przewód. Nie jest dopuszczalne zastosowanie wodomierza o średnicy większej.

Położenie wodomierza (pionowe V czy poziome H) związane jest z tzw. klasą mierniczą wodomierza. Klasa miernicza, określająca dokładność pomiaru, związana jest z położeniem wirnika - jeśli jego oś jest położona pionowo, pomiar jest dokładniejszy. Wodomierze mogą mieć więc dwie klasy miernicze:

klasa A bardzo rzadko stosowana (mierniczo niższa - mniej dokładna; korpus jest zamontowany pionowo - oś wirnika jest w pozycji poziomej);

klasa B+ R100 (mierniczo wyższa od klasy A,B; korpus jest zamontowany poziomo - oś wirnika jest w pozycji pionowej).

Stopień dokładności pomiaru wodomierza określany jest przez współczynnik R określający stosunek przepływu Q 3/Q1. Im Q1 mniejsze tzn., im mniejszy przepływ jest prawidłowo pomierzony przez wodomierz, tym współczynnik R jest większy.

OZNACZENIA STRUMIENI

Q1 ( Qmin, qmin ) – minimalny strumień objętości wody, powyżej którego wskazania nie powinny przekraczać błędów granicznych dopuszczalnych.

Q2 (Qt, qt) – pośredni strumień objętości wody, który dzieli zakres obciążeń pomiarowych na przedział górny i dolny obciążeń, przy którym błąd graniczny dopuszczalny zmienia wartość.

Qn ( qn) – nominalny strumień objętości wody równy połowie maksymalnego strumienia objętości wody, przy którym wodomierz może pracować przy przepływie ciągłym lub przerywanym i jego wskazania mieszczą się w granicach błędów dopuszczalnych.

Q3 – ciągły największy strumień objętości wody w warunkach znamionowych użytkowania, przy którym wodomierz może pracować przy przepływie ciągłym lub przerywanym i jego wskazania mieszczą się w granicach błędów dopuszczalnych.

Q4 (Qmax) – największy strumień objętości, przy którym wodomierz może pracować w krótkim czasie bez uszkodzenia i przekroczenia błędów granicznych dopuszczalnych.
