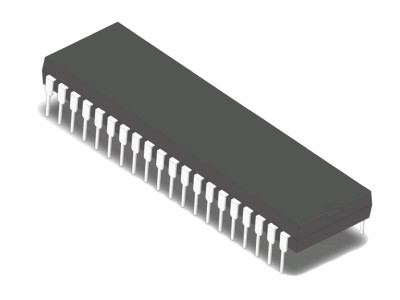

ATMEGA4809-PF

Przedmiotem sprzedaży jest mikrokontroler ATmega4809-PF. Jest on przeznaczony do wykorzystania dla wszystkich, którym ATmega328P przestała wystarczać. Względem poprzednika ma znacznie więcej pamięci zarówno Flash jak i SRAM - odpowiednio 48KB oraz 6KB a także więcej wyprowadzeń i przerwań zewnętrznych. Firma Arduino wykorzystała ten układ (w wersji SMD) w swoich płytkach: Arduino UNO WIFI oraz Arduino NANO EVERY. W sieci znajdują się przykłady, w jaki sposób zaprogramować układ w środowisku Arduino IDE przy użyciu płytki bazowej zgodnej z Arduino w roli programatora UPDI.

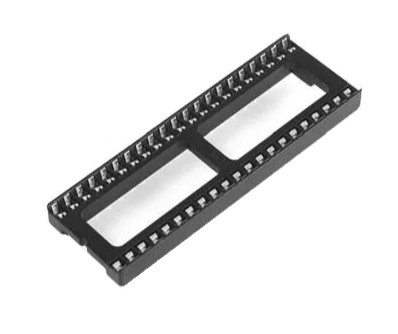

Układ jest sprzedawany wraz z podstawką DIL40. Rysunek ma charakter poglądowy.

Podstawowe parametry:

• Zasilanie: 1,8 V - 5,5 V
• Taktowanie: do 20 MHz
• Pamięć SRAM: 6 KB
• Pamięć Flash: 48 KB
• Pamięć EEprom: 256B
• Liczba USART: 4
• TWI (I2C): 1
• Watchdog: 1
• Liczba I/O: 33
• Liczba przerwań zewnętrznych: 8
• Temperatura robocza: -40°C - 125°C
• UPDI: 1
• Obudowa THT DIP-40

Uwaga dotycząca oznaczeń uzupełniających umieszczanych na obudowach układów firmy Atmel:

Litery znajdujące się za myślnikiem, spacją, ew. za maksymalnym taktowaniem układu lub w nowej linii mają charakter opcjonalny i mogą być pominięte:

• pierwsza litera oznacza rodzaj obudowy np P (najczęściej pomijana) - obudowa THT/DIP, A - obudowa SMD itp
• druga litera oznacza zakres temperaturowy np F to -40°C - 125°C
• trzecia litera to rodzaj opakowania zbiorczego np tacka, rurka czy szpulka (najczęściej pomijana)
