Аудио-видео адаптер Mini Jack 3,5 мм, 4-контактный TRRS — 3x RCA Cinch

Adapter audio-video

1x wtyk Jack 3,5mm 4-pin

- 3x gniazdo RCA Cinch

o długości  0.2 m

• Producent: Talvico
• Kod producenta: 01488
• BN39-01154H 1609 UX

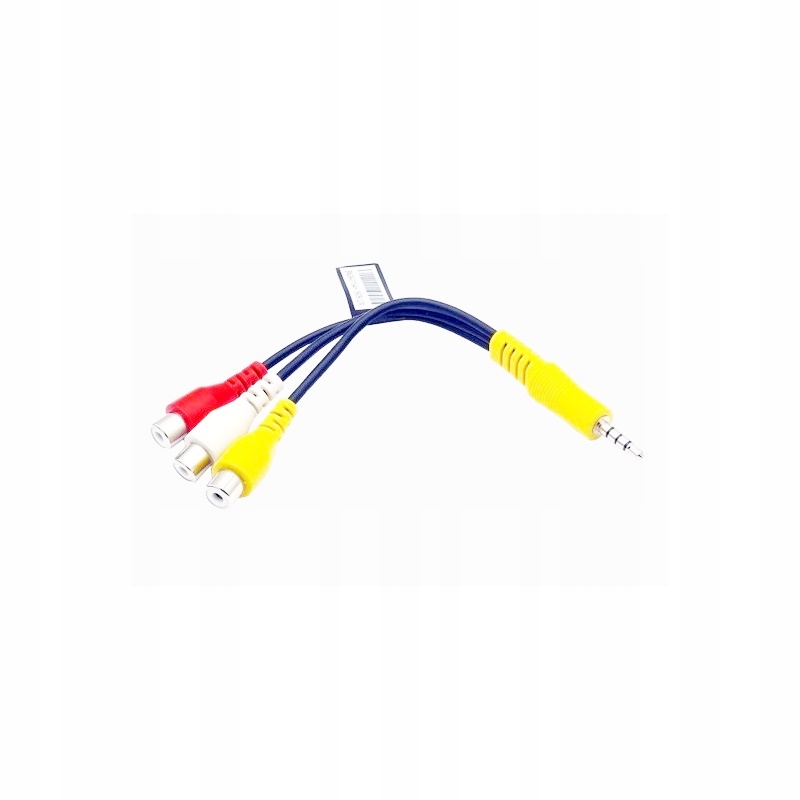

Talvico Adapter AV Mini Jack 3.5 mm 4pin wtyk - 3x RCA Cinch gniazdo

• Model: BN39-01154H

• Liczba i rodzaj wtyków: 3,5mm 4 polowy Mini Jack

• Kolor: czarny

• Liczba i rodzaj gniazd: 3x gniazdo RCA (białe, żółte, czerwone)

• Długość całkowita: 17,3cm

• Opis pół wtyku:

  1 - gn.RCA żółte -sygnał

  2 - gn.RCA czerwone -sygnał

  3 - gn.RCA białe -sygnał

  4 - RCA -masa

Złącze Jack 3.5mm 4-polowy TRRS (Tip-Ring-Ring-Sleeve) wykorzystywane jest w połączeniach wymagających trzech kanałów przesyłu danych ( czwarta żyła to masa ) np.

AUDIO L, AUDIO R, Video (połączenie najczęściej spotykane kamerach video),

AUDIO L, AUDIO R, Mikrofon (w telefonach, smartfonach)

Component Y, Pb, Pr (połączenie spotykane czasem w odbiornikach TV).

Kabel pozwala na przesyłanie analogowego sygnału video oraz audio stereo.

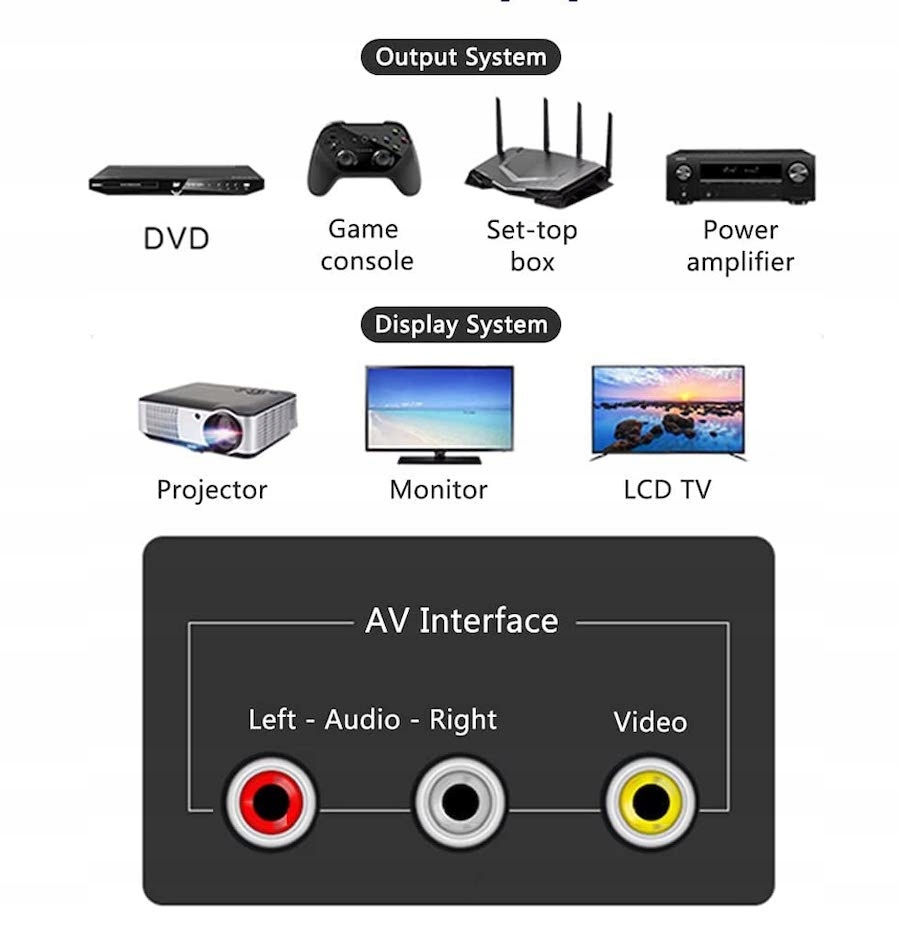

Sygnał wizji oraz lewego i prawego kanału fonii przesyłany jest między sprzętem wyposażonym w analogowe złącze audio-video w formie gniazda Jack 3.5mm 4pin TRRS (kamery video, cyfrowe aparaty fotograficzne),   a sprzętem w którym analogowe złącza wizji i fonii ma postać gniazd RCA / CINCH (magnetowidy, amplitunery, nagrywarki DVD, odbiorniki TV, rzutniki, projektory itp.).

Najczęstszym zastosowaniem kabla jest podłączenie kamery video do odbiornika TV lub amplitunera.

Możliwe jest również zastosowanie adaptera do przesyłania innych sygnałów (np. Component) - należy tylko odpowiednio przyporządkować gniazda RCA do odpowiednich sygnałów.

Uwaga! Spotykane są różne standardy wyprowadzania sygnałów z gniazd typu Jack 3.5mm 4 polowe TRRS.

Standardy różnią się przyporządkowaniem pinów wtyczki Jack do odpowiednich wtyków RCA.
