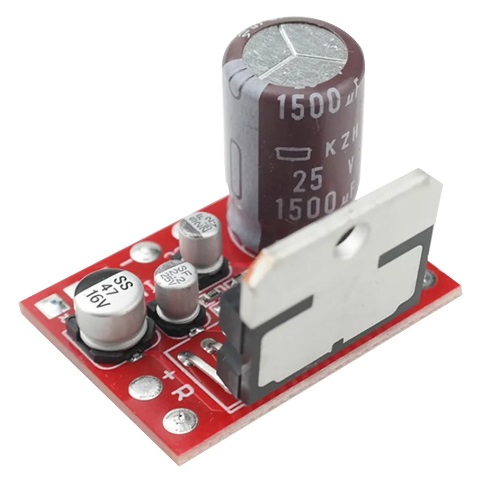

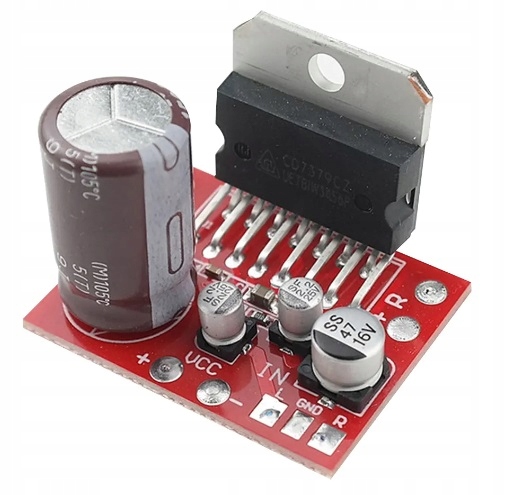

WZMACNIACZ STEREO 2X38W 9-17,5V TDA7379

WZMACNIACZ STEREO 2x38W 9-17,5V TDA7379

WZMACNIACZ AUDIO STEREO 2x38W

ZASILANIE 9-17,5V

UKŁAD SCALONY TDA7379 (CD7379)

WAŻNE INFORMACJE:

Płytka wzmacniacza jest aplikacją układu scalonego z MINIMUM niezbędnych elementów potrzebnych do podstawowego działania.

Do poprawnego działania układu wzmacniacza zalecane są następujące dodatkowe elementy:

- odsprzężenie (decoupling) układu zasilania np. za pomocą kondensatorów filtrujących lub układu filtra LC

- użycie radiatora na układzie scalonym

- zastosowanie filtra wyjściowego

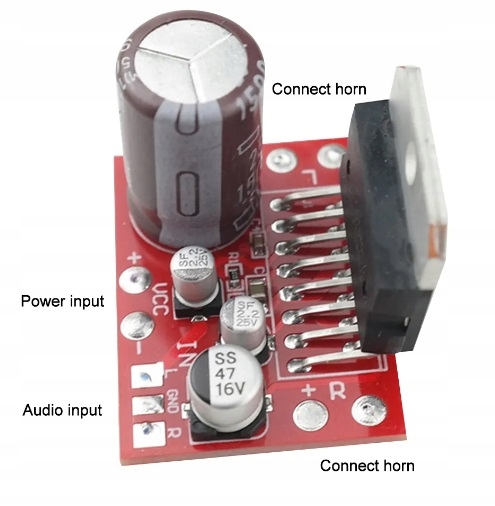

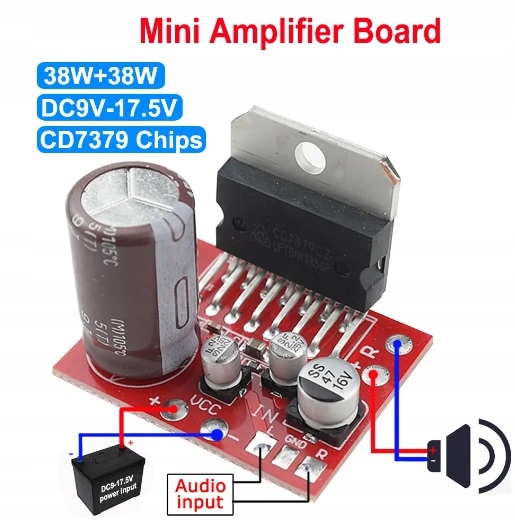

WEJŚCIA:

- zasilanie 9-17,5V oznaczone VCC +/-

- wejście sygnału audio oznaczone IN L GND R

WYJŚCIA:

GŁOŚNIK +L- (Lewy)

GŁOŚNIK +R- (prawy)

Impedancja głośników: 4-8 omów

Wymiary: 33,5x25mm

Części elektroniczne nie podlegają zwrotowi
