Gniazdo Szybkozłączki do Form Wtryskowych LÜDECKE DN 6 z Króćcem do Węża 6 mm - kąt 90° - z Zaworem i Iglicą - ESHM 6 TL-90AB - Odpowiednik HASCO Z 8, PARKER s. 10

Szybkozłączki z serii ESHM o DN 6 i średnicy wtyku 9 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia.

Część ESHM 6 TL-90AB posiada z jednej strony gniazdo, a z drugiej króciec do węża pod opaskę zaciskową lub obejmę pod kątem 90°. Gniazda te w wersji z zaworem można łączyć zarówno z wtykami z zaworem, jak i bez, gdyż posiadają one iglicę, która otworzy zawór wtyku. W wersji z zaworami, przewody przy rozpięciu nie będą ciekły a medium zostanie w przewodzie.

Wykonanie korpusu z mosiądzu tzw. gładkiego.

Kompatybilne z szybkozłączami do regulacji temperatury, o profilu niemieckim (europejskim) HASCO Z 8, PARKER s. 10.

Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.

Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze.

W ofercie posiadamy pełen asortyment złączy i szybkozłączek do układów regulacji temperatury stosowanych w przetwórstwie tworzyw sztucznych produkcji LÜDECKE.

• Ciśnienie robocze [bar]: 15 ( podciśnienie ).
• Temperatura pracy [°C]: od -20 do +200.
• Materiał przyłącza, korpusu zaworu, zaworu: mosiądz MS 58.
• Materiał tulei odłączającej: mosiądz MS 58
• Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna.
• Medium: powietrze, woda, olej i inne.
• Uszczelnienie: VITON (guma fluorowa)
• Króciec do węża o średnicy wewnętrznej: 6 mm
• Długość króćca [L1]: 22,5 mm
• Rozmiar nominalny gniazda: DN 6
• Szerokość wtyku [DS]: 9 mm
• Długość całkowita [L]: 42,5 mm
• Szerokość całkowita [D]: 17 mm
• Przelot: 5
• Waga: 58 g
• Profil wtyku zgodny z: HASCO Z 8, PARKER Seria 10
• Numer katalogowy: ESHM 6 TL-90AB

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką.

Krok 1.

Wpięcie wtyku jednym ruchem do gniazda

Krok 2.

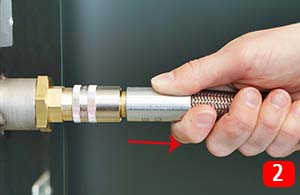

Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia.

Krok 3.

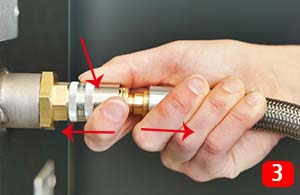

Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda.
