Преобразователь MSX Electronics FT232RL

MSX FT232RL - konwerter USB-UART FTDI 3,3/5V

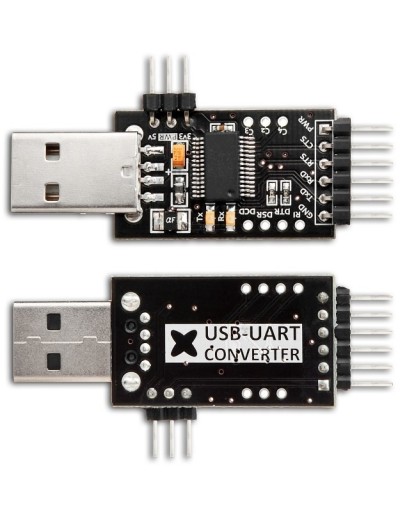

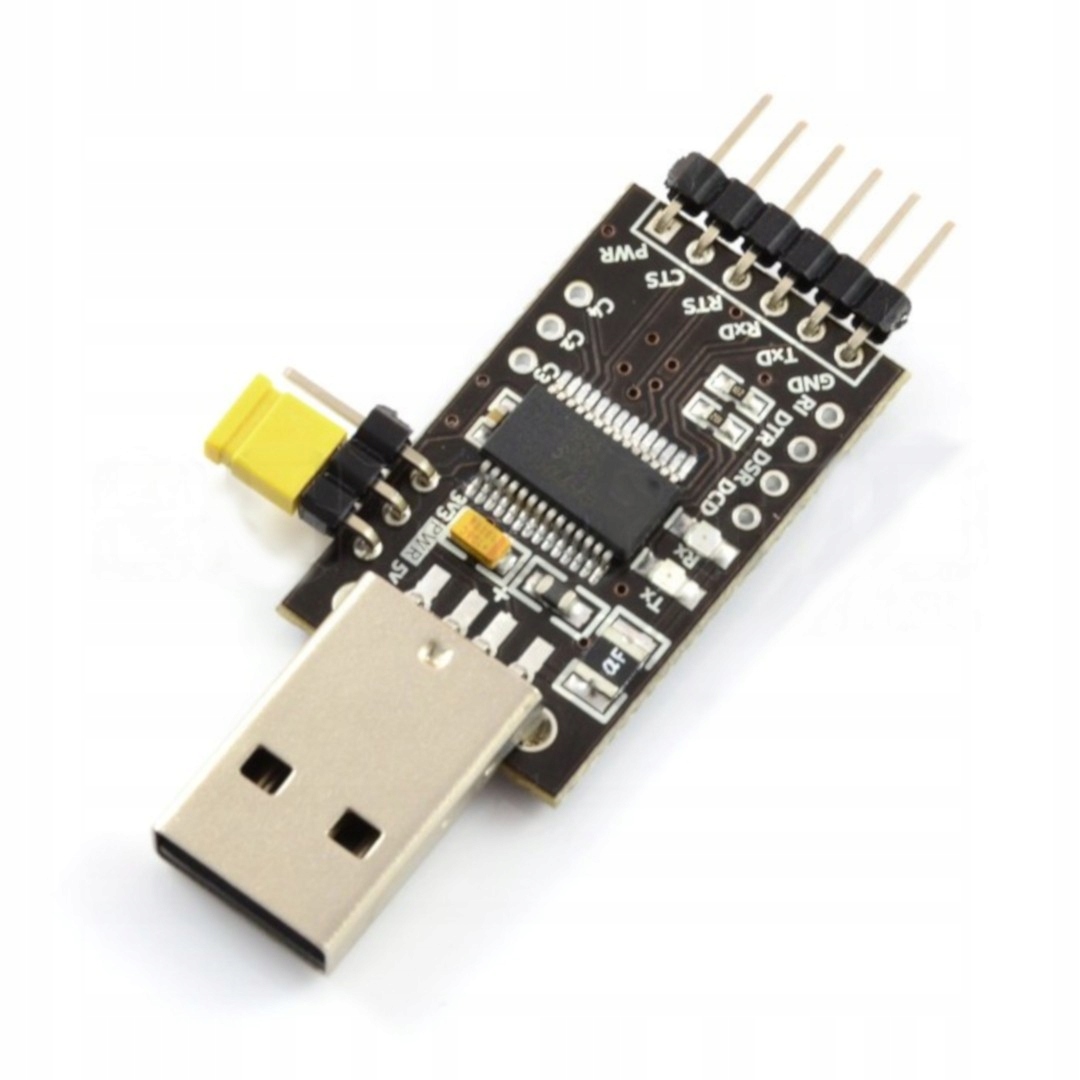

Konwerter umożliwia komunikacje pomiędzy interfejsami USB i UART. Pozwala na wymianę danych między komputerem a płytką z mikrokontrolerem. Moduł oparty na niezawodnym i układzie FT232RL firmy FTDI.

Indeks: MOD-01611

Wyprowadzenia

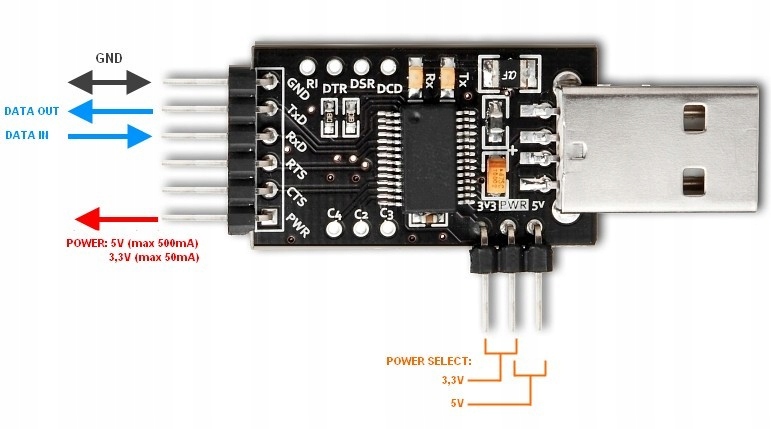

Moduł posiada wyprowadzenia w postaci kątowych złącz goldpin z sygnałami RxD, TxD, RTS, CTS oraz linie zasilania: PWR i GND. Poziom napięcia na pinie PWR wybierany jest przy pomocy zworki:

• 5 V - zasilanie pobierane z portu USB przez bezpiecznik polimerowy zapobiegający uszkodzeniu portu (prąd maks. 500 mA)
• 3,3 V - zasilanie pobierane z wewnętrznego stabilizatora układu FTDI ( prąd maks. 50 mA)

Dodatkowo na pola lutownicze wyprowadzone zostały konfigurowalne piny BUS (C3, C4, C5) oraz pozostałe sygnały transmisyjne: RI, DTR, DSR, DCD. Mogą zostać wykorzystane w przypadku bardziej złożonych transmisji danych.
