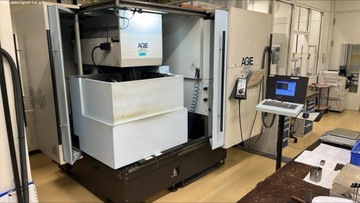

Электроэрозионный станок AGIE AGIECUT EXCELLENCE 2

Elektrodrążarka AGIE AGIECUT EXCELLENCE 2 wyprodukowana została w 1999 roku w Szwajcarii.

Dane techniczne drutówki AGIE :

- liczba osi : 5 (X/Y/Z/U/V)

- posuwy w osiach X/Y/Z/U/V : 350/250/256/70/70 mm

- posuwy przyśpieszone w osi X/Y/Z/U/V : 1500/1500/600/600/600 mm/min

- maksymalna waga detalu (bez zanurzania) : 450 kg

- maksymalna waga detalu (w zanurzeniu) : 200 kg

- maksymalne wymiary detalu (dł. x szer. x wys.) : 750 x 550 x 250 mm

- kąt cięcia : 30°/100 mm

- prędkość drutu : 60-300 mm/s

- maksymalna szerokość drutu : 0,33 mm

- minimalna szerokość drutu : 0,1 mm

- wysokość nawlekania : do 250 mm

- maksymalne napięcie drutu : 0-25 N

- odchyłka pozycjonowania (Pa) w osiach X,Y : 0,004 mm

- średni rozrzut pozycjonowania (Ps) w osiach X,Y : 0,0008 mm

- odchyłka pozycjonowania (Pa) w osiach U,V : 0,005 mm

- średni rozrzut pozycjonowania (Ps) w osiach U,V : 0,00015 mm

- maksymalna waga szpuli drutu : 25 kg

- odległość od podstawy do obrabianego detalu : 1100 mm

- przewodnik V : cylindryczny do 2°

- transformator toroidalny : 2°-30°

- pojemność zbiornika dielektryka : 700 l

- temperatura wody chłodzącej : 7°C

- przepływ wody chłodzącej : ~20 l/min

- ciśnienie wody chłodzącej : 1,5-3 bar

- ciśnienie płukania : 0,2-18 bar

- ciśnienie powietrza : 6 bar

- przepływ powietrza : 5 m3/h

- moc : 9 kVA

- zasilanie : 3x 400 V; 50 Hz

- wymiary (dł. x szer. x wys.) : 2215 x 2215 x 2220 mm

- waga maszyny : 3600 kg

Wyposażenie maszyny EDM AGIE :

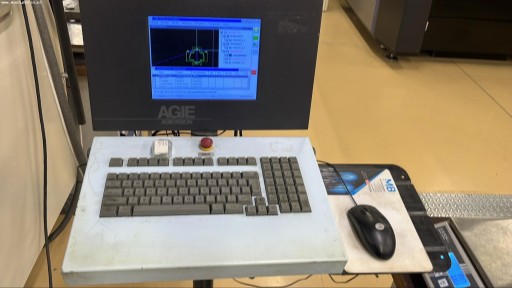

- sterownik CNC : AGIEVISION

- sonda pomiarowa : AGIESETUP 3D

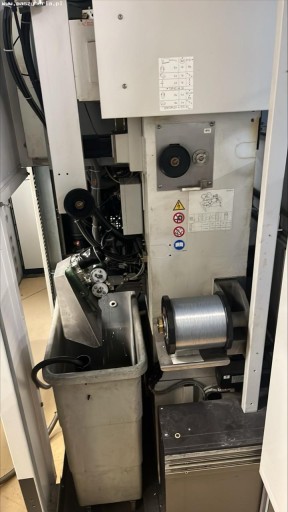

- system półautomatycznego nawlekania drutu : AGIEJET

- bezszczotkowe serwomotory AC

- zintegrowany generator : AGIEHSSC

- zintegrowany dielektryk

- przenośna jednostka sterująca z wyświetlaczem LCD : AGIEJOGGER

- dysza wodna : AGIEFLUSH

Cena netto:  90 000 zł
