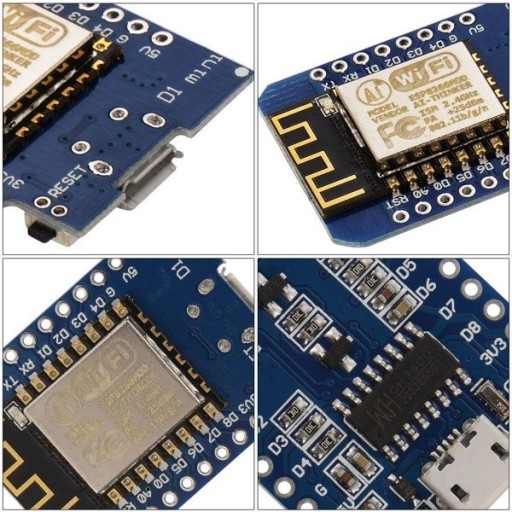

Модуль Wi-Fi ESP8266 ESP12 Wemos D1 mini V2 + программатор Micro USB CH340

Moduł WiFi ESP8266 ESP-12 D1 MINI WeMos

Moduł WeMos D1 MINI jest oparty na chipie ESP12 i posiada 11 wyprowadzeń GPIO. Pracuje na standardzie Wifi 802.11 b/g/n na częstotliwości 2,4 GHz.

Urządzenie to można wykorzystać jako konwerter umożliwiający podłączenie mikrokontrolera do Wi-Fi lub jako osobny i niezależny sterownik (samodzielne urządzenie).

ESP12 posiada 4MB pamięci Flash. Możliwe jest programowanie modułu za pomocą skrtyptów LUA, Arduino IDE a także za pomocą komend AT.

Płytka posiada wlutowany programator CH340 (sterownik do pobrania poniżej), a także złącze Micro USB dzięki czemu nie potrzebujemy żadnych dodatkowych elementów aby zaprogramować moduł.

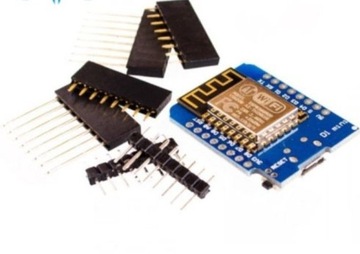

W zestawie 3 rodzaje złącz gold do wlutowania: 2x złącze listwy gold, 2x gniazdo gold krótkie, 2x gniazdo gold przedłużacz.

W tym wpisie na naszym BLOGU dowiesz się jak dodać moduły oparte na ESP8266 do środowiska Arduino aby można było pisać dla nich kody w prostym środowisku Arduino IDE.

Dane techniczne

• Częstotliwość: 2,4 GHz
• Wsparcie standardu WiFi: 802.11 b, g, n
• Tryby pracy:
• AP (Access Point)
• STA (standalone)
• AP+STA
• Zabezpieczenia:
• WPA
• WPA2
• Komendy AT
• Wyprowadzenia:
• 9 x GPIO - wyjścia/wejścia cyfrowe
• 1 x wejście ADC - przetwornik cyfrowo-analogowy
• 1 x UART (TX, RX) - do komunikacji np. z Arduino
• Napięcie zasilania: 5V - wbudowany stabilizator napięcia
• Pobór prądu w spoczynku: pon. 10µA
• Montaż: SMD / THT:
• Średnica otworów: 0,9 mm
• Raster wyprowadzeń: 2 mm
• Posiada antenę na płytce PCB
• Moduł ekranowany
• Wbudowany przycisk RESET
• Wymiary: 26 x 34 mm

W zestawie

• Moduł WiFi ESP8266 ESP-12 - WeMos D1 MINI - 1szt.

Dodatkowe materiały

• Strona Wiki ESP8266
• Przykładowy program Arduino
• Program Arduino na ESP-01 (działa również ze wszystkimi modułami ESP)
• Forum społeczności ESP8266
• Porównanie modułów ESP8266
• CH340 sterownik
